2025年电工与电子技术考试题库含答案VIP专享

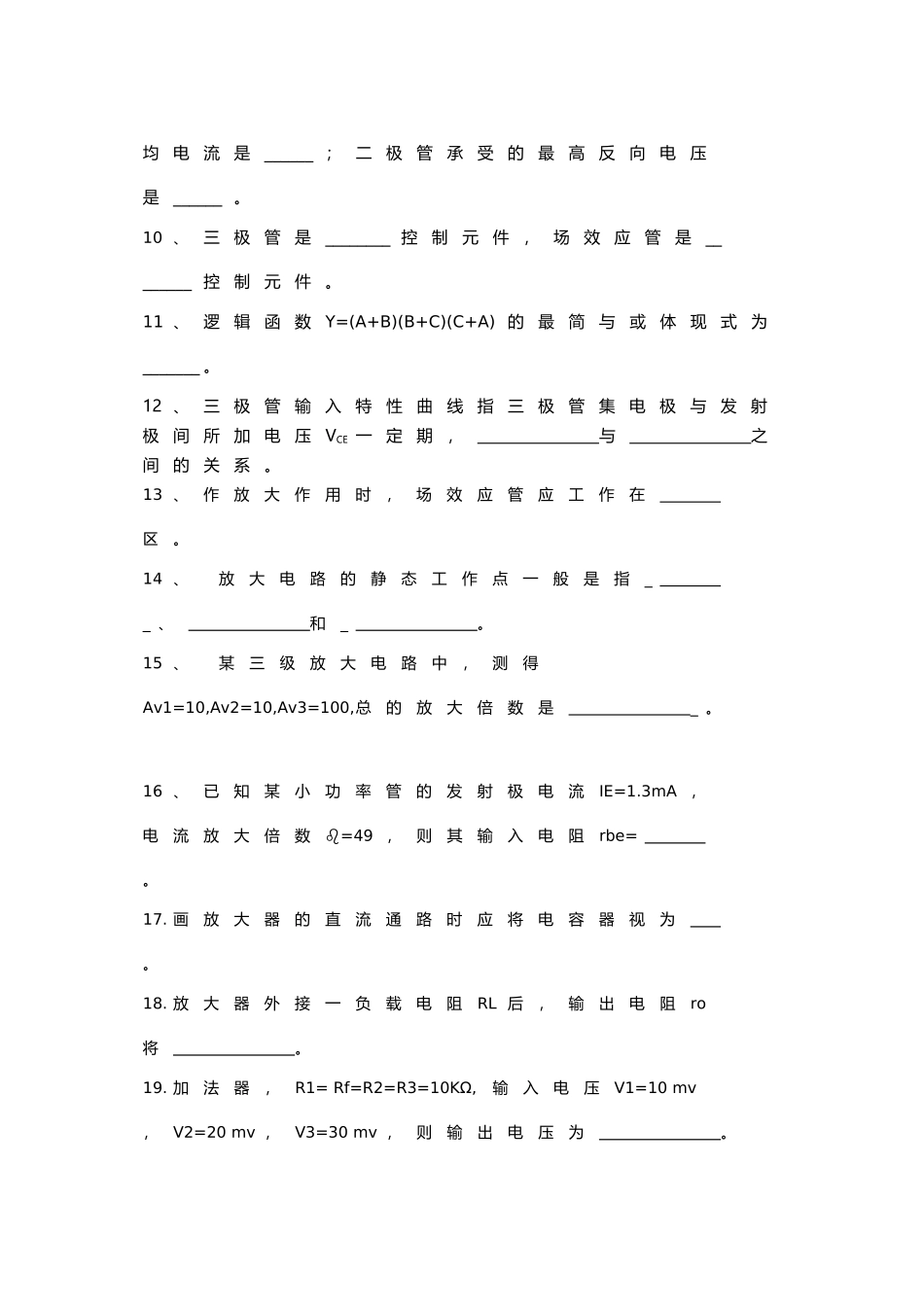

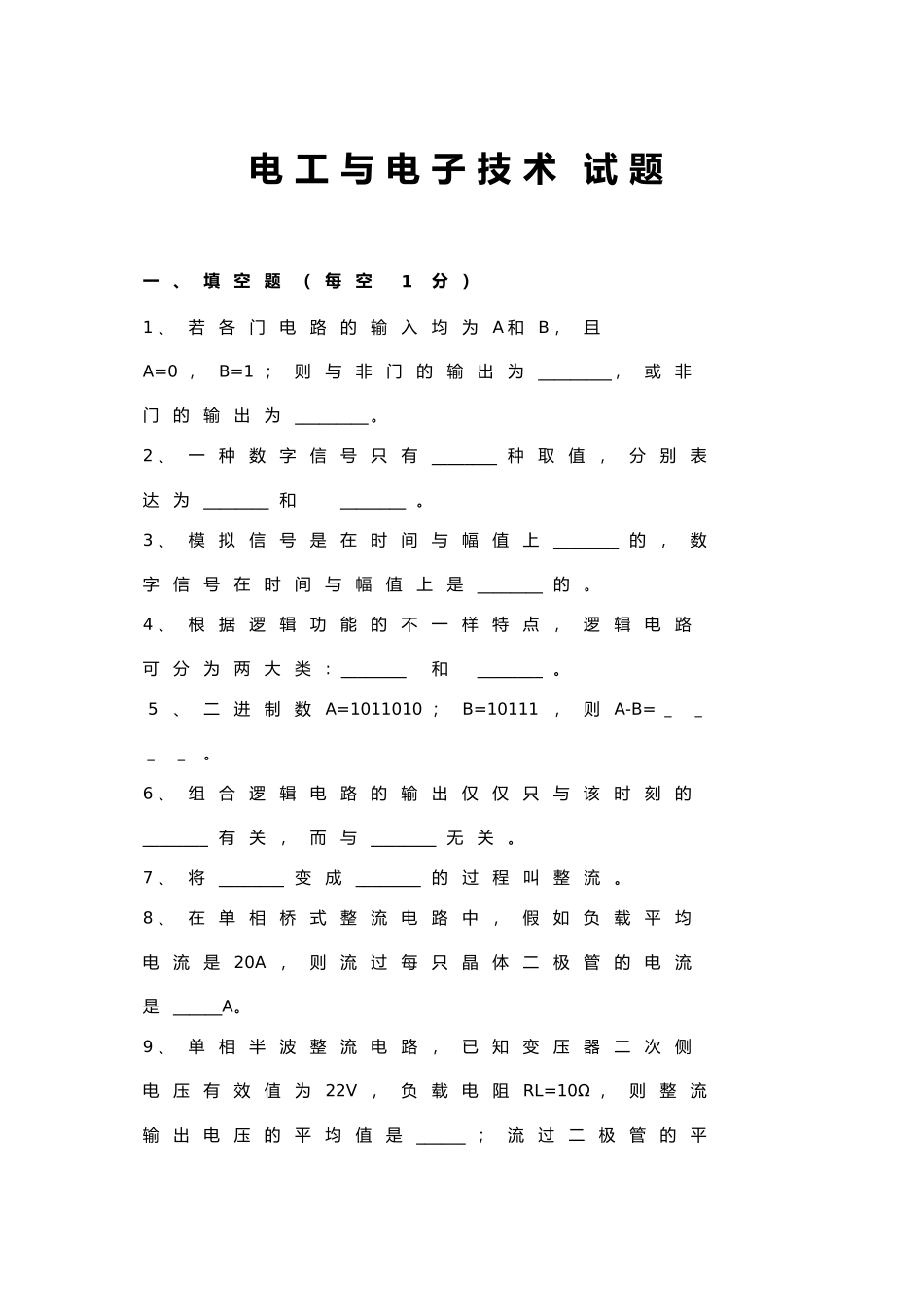

电 工 与 电 子 技 术 试 题一、填空题（每空1分）1 、若各门电路的输入均为A 和B ，且A=0 ，B=1 ；则与非门的输出为_________ ，或非门的输出为_________ 。2 、一种数字信号只有________ 种取值，分别表达为________ 和 ________ 。 3 、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________ 的。4 、根据逻辑功能的不一样特点，逻辑电路可分为两大类: ________ 和 ________ 。 5、二进制数A=1011010 ；B=10111，则A-B= ＿＿＿＿。6 、组合逻辑电路的输出仅仅只与该时刻的 ________ 有关，而与________ 无关。7 、将________ 变成________ 的过程叫整流。8 、在单相桥式整流电路中，假如负载平均电流是20A，则流过每只晶体二极管的电流是______A。9 、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω ，则整流输出电压的平均值是______ ；流过二极管的平均电流是______ ；二极管承受的最高反向电压是______ 。10 、三极管是________ 控制元件，场效应管是________ 控制元件。11 、逻辑函数Y=(A+B)(B+C)(C+A) 的最简与或体现式为 _______ 。12 、三极管输入特性曲线指三极管集电极与发射极间所加电压VCE 一定期， 与 之间的关系。13 、作放大作用时，场效应管应工作在 区。14 、 放大电路的静态工作点一般是指_ _ 、 和_ 。15 、 某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是 _ 。 16 、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数=49，则其输入电阻rbe= 。17. 画放大器的直流通路时应将电容器视为 。18. 放大器外接一负载电阻RL 后，输出电阻ro将 。19. 加法器，R1= Rf=R2=R3=10KΩ, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。20. 化简逻辑函数 。21 、 ， ， 。22 、最基本的三种逻辑运算是 、 、 。23 、写出下面逻辑图所示的逻辑函数Y= 。24 、写出下面逻辑图所示的逻辑函数Y= 。25 、半导体二极管具有 性，可作为开关元件。26 、半导体二极管 时，相称于短路； 时，相称于开路。27 、在基本RS 触发器中，输入端=0 ，=1能使触发器处在 状态，输入端=0 ，=1 能使触发器处在 状态。28 、三极管的特性曲线重要有 曲线和 曲线两种。29 、理想运算放大器的特点是 、 和 。30 、反相输入电路，R1=10K,Rf=100K，则放大倍数AVf 为 。...
