焊缝的无损检测要求及等级分类解释

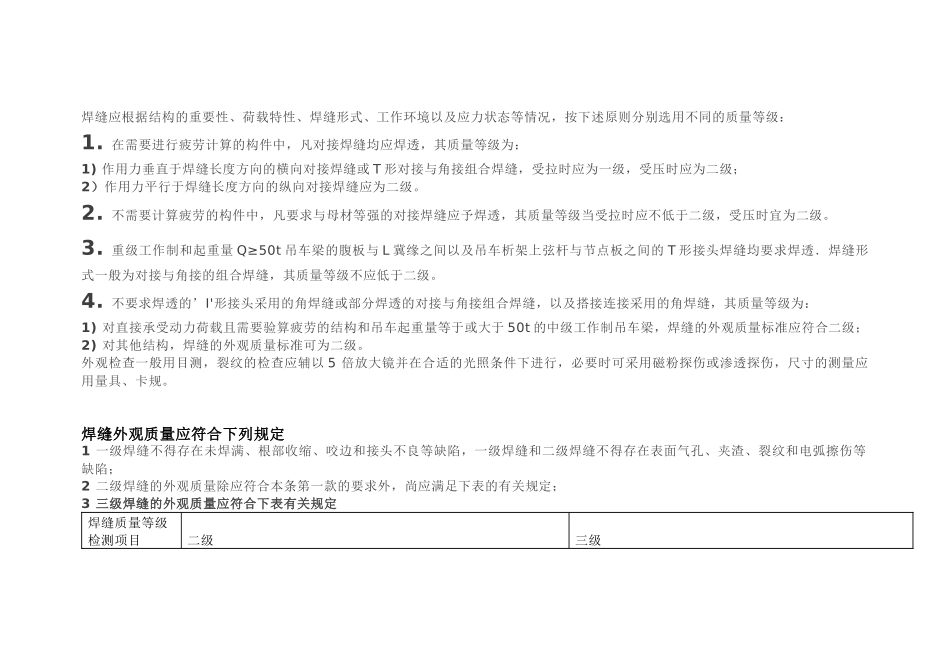

焊缝的无损检测要求及等级分类解释_第1页
1/5

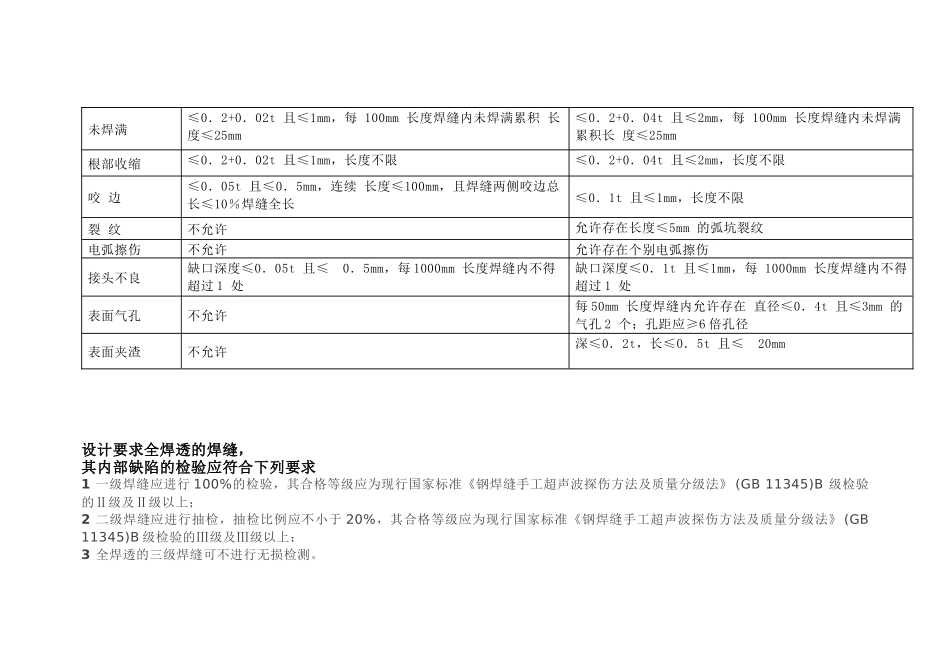

焊缝的无损检测要求及等级分类解释_第2页
2/5
焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况,按下述原则分别选用不同的质量等级:1. 在需要进行疲劳计算的构件中,凡对接焊缝均应焊透,其质量等级为:1) 作用力垂直于焊缝长度方向的横向对接焊缝或 T 形对接与角接组合焊缝,受拉时应为一级,受压时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。2. 不需要计算疲劳的构件中,凡要求与母材等强的对接焊缝应予焊透,其质量等级当受拉时应不低于二级,受压时宜为二级。3. 重级工作制和起重量 Q≥50t 吊车梁的腹板与 L 冀缘之间以及吊车析架上弦杆与节点板之间的 T 形接头焊缝均要求焊透.焊缝形式一般为对接与角接的组合焊缝,其质量等级不应低于二级。4. 不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝,以及搭接连接采用的角焊缝,其质量等级为:1) 对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于 50t 的中级工作制吊车梁,焊缝的外观质量标准应符合二级;2) 对其他结构,焊缝的外观质量标准可为二级。外观检查一般用目测,裂纹的检查应辅以 5 倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤,尺寸的测量应用量具、卡规。焊缝外观质量应符合下列规定1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷,一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷;2 二级焊缝的外观质量除应符合本条第一款的要求外,尚应满足下表的有关规定;3 三级焊缝的外观质量应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0.2+0.02t 且≤1mm,每 100mm 长度焊缝内未焊满累积 长度≤25mm≤0.2+0.04t 且≤2mm,每 100mm 长度焊缝内未焊满累积长 度≤25mm根部收缩≤0.2+0.02t 且≤1mm,长度不限≤0.2+0.04t 且≤2mm,长度不限咬 边≤0.05t 且≤0.5mm,连续 长度≤100mm,且焊缝两侧咬边总长≤10%焊缝全长≤0.1t 且≤1mm,长度不限裂 纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0.05t 且≤ 0.5mm,每 1000mm 长度焊缝内不得超过 1 处缺口深度≤0.1t 且≤1mm,每 1000mm 长度焊缝内不得超过 1 处表面气孔不允许每 50mm 长度焊缝内允许存在 直径≤0.4t 且≤3mm 的气孔 2 个;孔距应≥6 倍孔径表面夹渣不允许深≤0.2t,长≤0.5t 且≤ 20mm设计要求...
