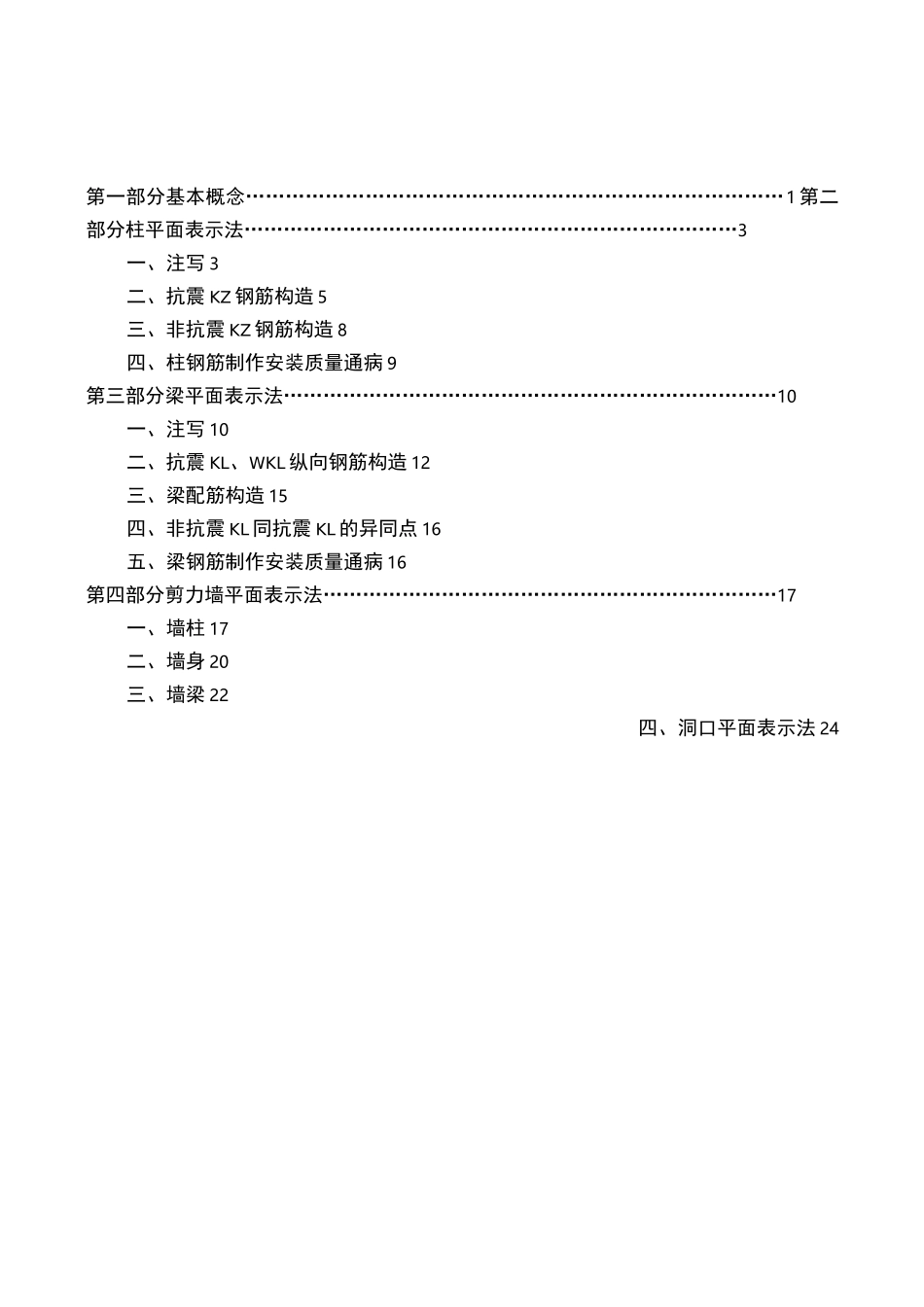

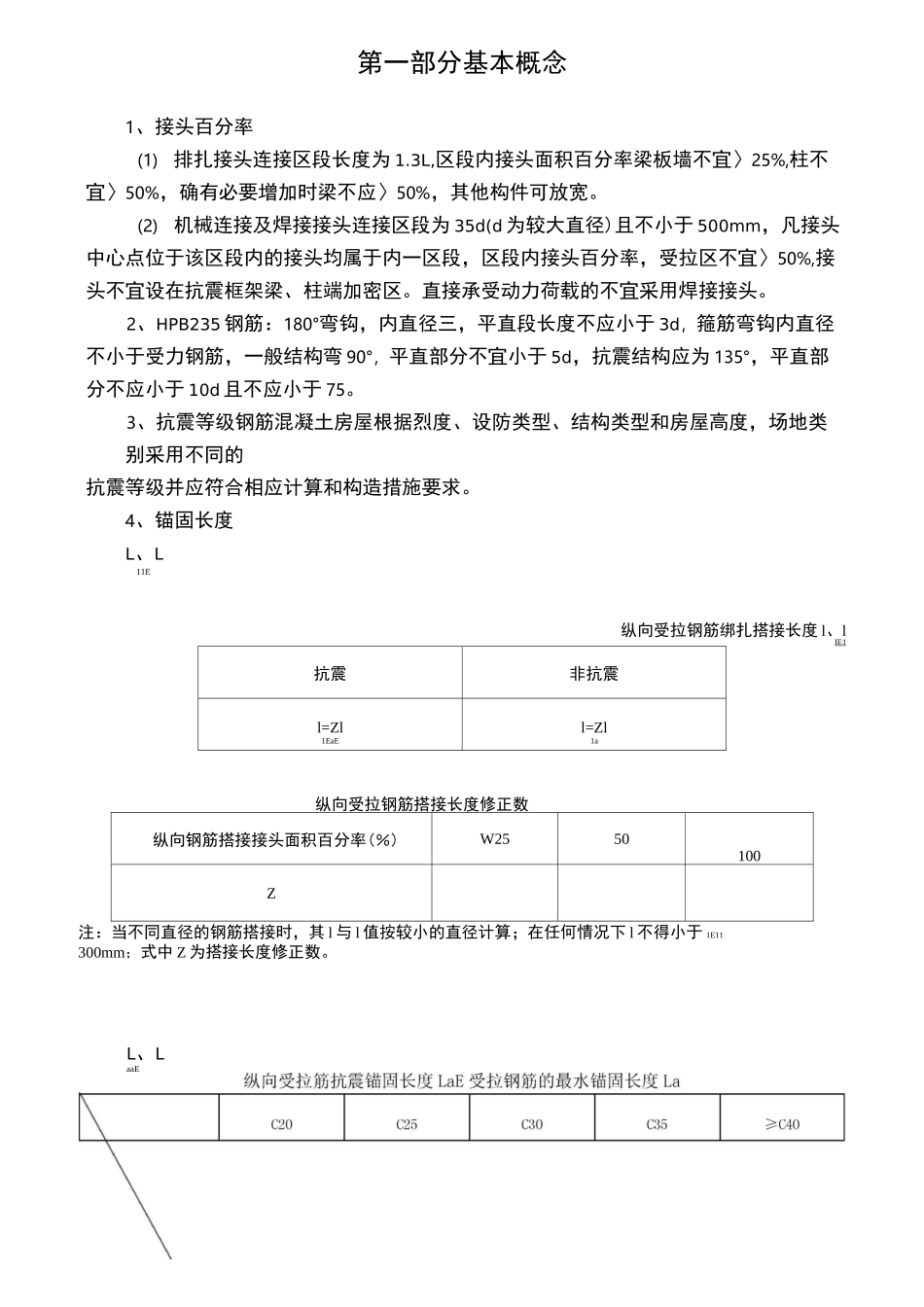

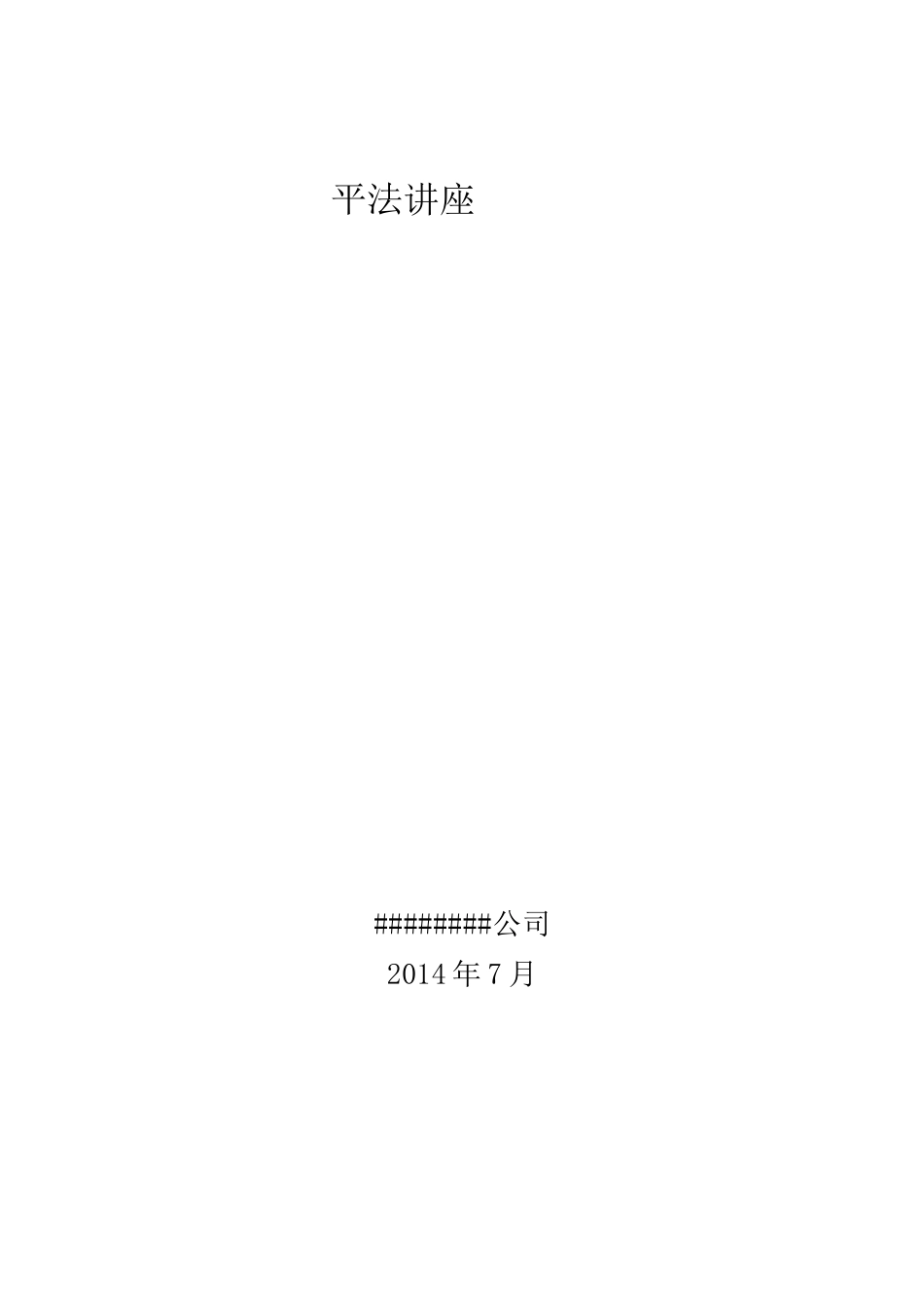

平法讲座########公司2014 年 7 月第一部分基本概念………………………………………………………………………1 第二部分柱平面表示法…………………………………………………………………3一、注写 3二、抗震 KZ 钢筋构造 5三、非抗震 KZ 钢筋构造 8四、柱钢筋制作安装质量通病 9第三部分梁平面表示法…………………………………………………………………10一、注写 10二、抗震 KL、WKL 纵向钢筋构造 12三、梁配筋构造 15四、非抗震 KL 同抗震 KL 的异同点 16五、梁钢筋制作安装质量通病 16第四部分剪力墙平面表示法……………………………………………………………17一、墙柱 17二、墙身 20三、墙梁 22四、洞口平面表示法 24第一部分基本概念1、接头百分率(1) 排扎接头连接区段长度为 1.3L,区段内接头面积百分率梁板墙不宜〉25%,柱不宜〉50%，确有必要增加时梁不应〉50%，其他构件可放宽。(2) 机械连接及焊接接头连接区段为 35d(d 为较大直径)且不小于 500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜〉50%,接头不宜设在抗震框架梁、柱端加密区。直接承受动力荷载的不宜采用焊接接头。2、HPB235 钢筋：180°弯钩，内直径三，平直段长度不应小于 3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯 90°，平直部分不宜小于 5d，抗震结构应为 135°，平直部分不应小于 10d 且不应小于 75。3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。4、锚固长度L、L11E纵向受拉钢筋绑扎搭接长度 l、lIE 1 抗震非抗震l=Zll=Zl1EaE1a纵向受拉钢筋搭接长度修正数纵向钢筋搭接接头面积百分率(％)W2550100Z注：当不同直径的钢筋搭接时，其 l 与 l 值按较小的直径计算；在任何情况下 l 不得小于 1E11300mm；式中 Z 为搭接长度修正数。L、LaaE砼强度等级与抗震等级钢筋种类与直径、级抗震等级抗震等级La、级抗震等级抗震等级La、级抗震等级抗震等级La、级抗震等级抗震等级La、级抗震等级抗震等级LaHPB235普通钢筋36d33d31d31d28d27d27d25d24d25d23d22d23d21d20dHPB335普通钢筋dW2544d41d39d38d35d34d34d31d30d31d29d27d29d26d25dd〉2549d45d42d42d39d37d38d34d33d34d31d30d32d29d27dHPB400RRB400普通钢筋dW2553d49d46d46d42d40d41d37d36d37d34d33d34d31d30dd〉2558d53d51d51d46d44d45d41d39d41...
