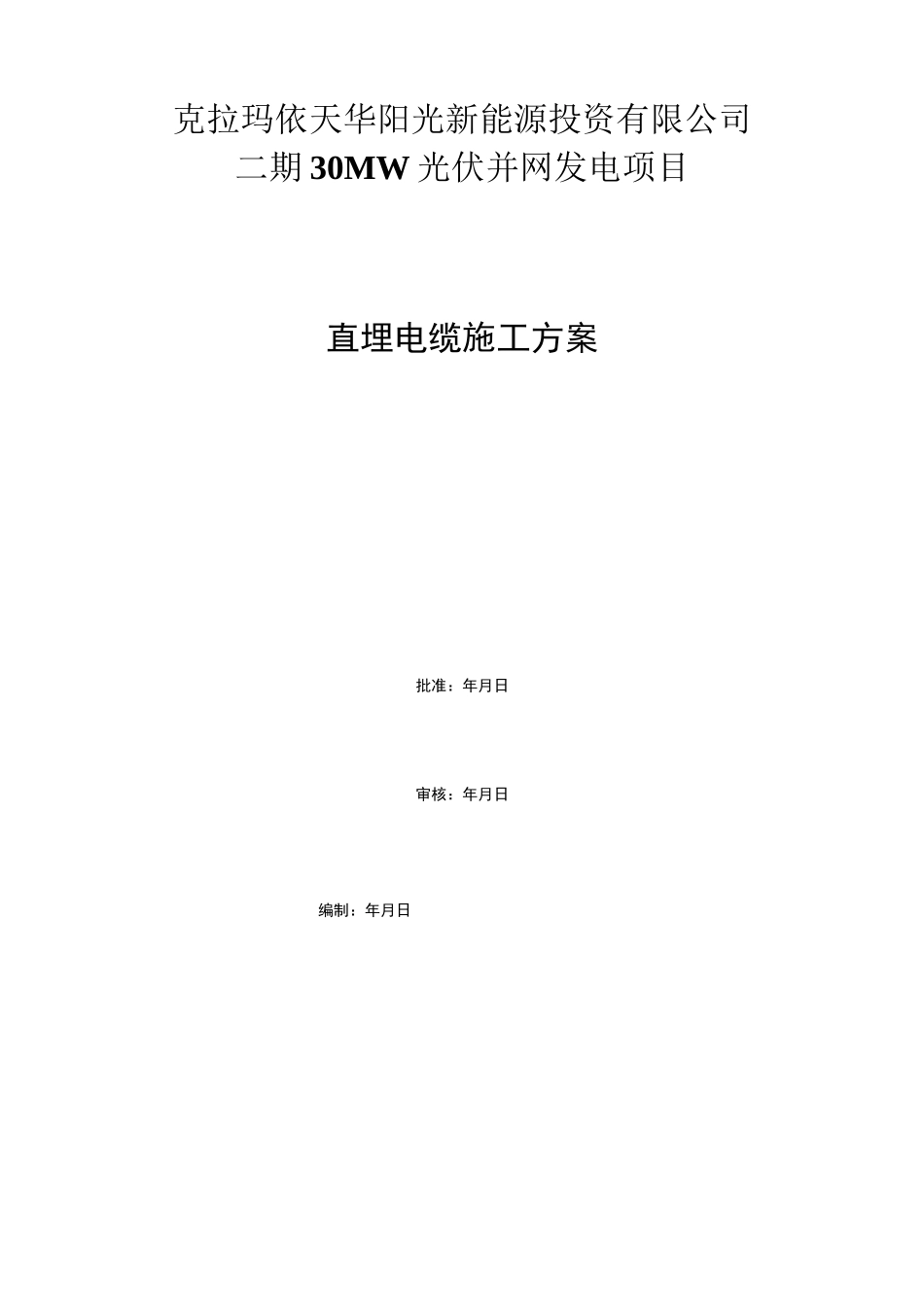

编制：年月日克拉玛依天华阳光新能源投资有限公司二期 30MW 光伏并网发电项目直埋电缆施工方案批准：年月日审核：年月日本方案施工范围包括本期 35kV 进线 6 回，光伏场区箱式变压器35kV 侧环网 6 回，35kV 集电线路及通讯光缆敷设若干
1、总则目的：为使电缆线路分项工程施工作业规范化，促进本项目施工技术进步，确保施工质量，制定本施工工艺标准
适用范围：适用于克拉玛依天华新能源电力有限公司新建 100MW 光伏发电并网项目（二期 30MW）工程光伏区各类电缆的敷设施工
施工作业条件和分项工程相关的施工技术文件应齐全有效，如施工图、图纸会审纪要、施工组织设计、质量计划、工艺评定标准，及相关技术标准、规范、标准图等
参与施工的作业人员应具备相应的施工技术资质，需要时应安排对该项施工作业的适应性培训，考核合格者才能准许上岗作业
本项施工作业应使用的机具性能必须满足施工特性需要，且操作安全可靠，用于检测的计量器具量程、精确度应符合测量对象的要求，且在规定的有规检定周期内
施工环境（1）直埋电缆沟按施工图控好，其深度应满足规范要求，底砂铺好，沟内无杂物
（2）电缆敷设宜选择无雨天气下进行，气温宜在 0°C 以上

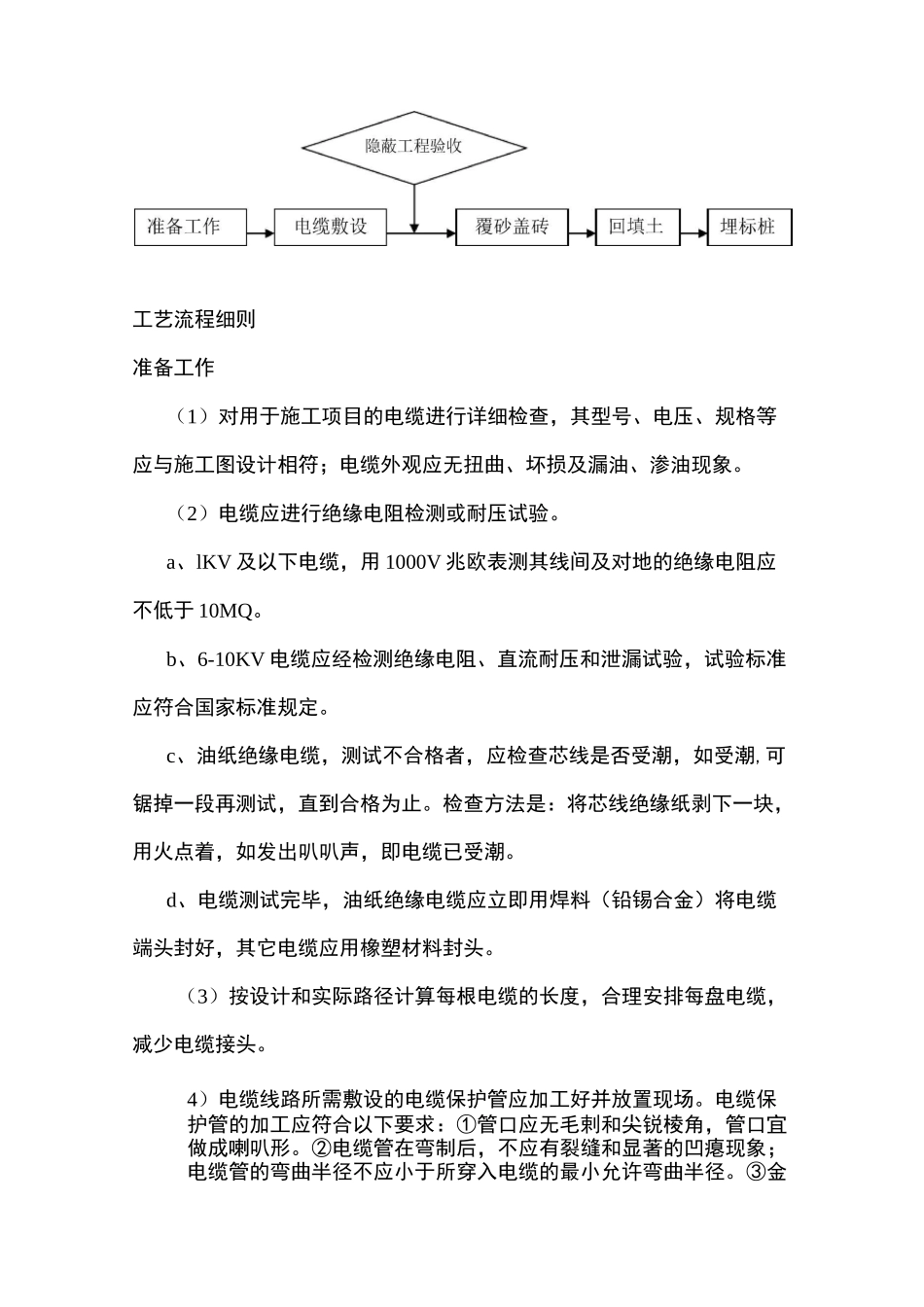

2、操作工艺工艺流程图工艺流程细则准备工作（1）对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损及漏油、渗油现象
（2）电缆应进行绝缘电阻检测或耐压试验
a、lKV 及以下电缆，用 1000V 兆欧表测其线间及对地的绝缘电阻应不低于 10MQ
b、6-10KV 电缆应经检测绝缘电阻、直流耐压和泄漏试验，试验标准应符合国家标准规定
c、油纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮,可锯掉一段再测试，直到合格为止
检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮
d、电缆测试完毕，油纸绝缘电
