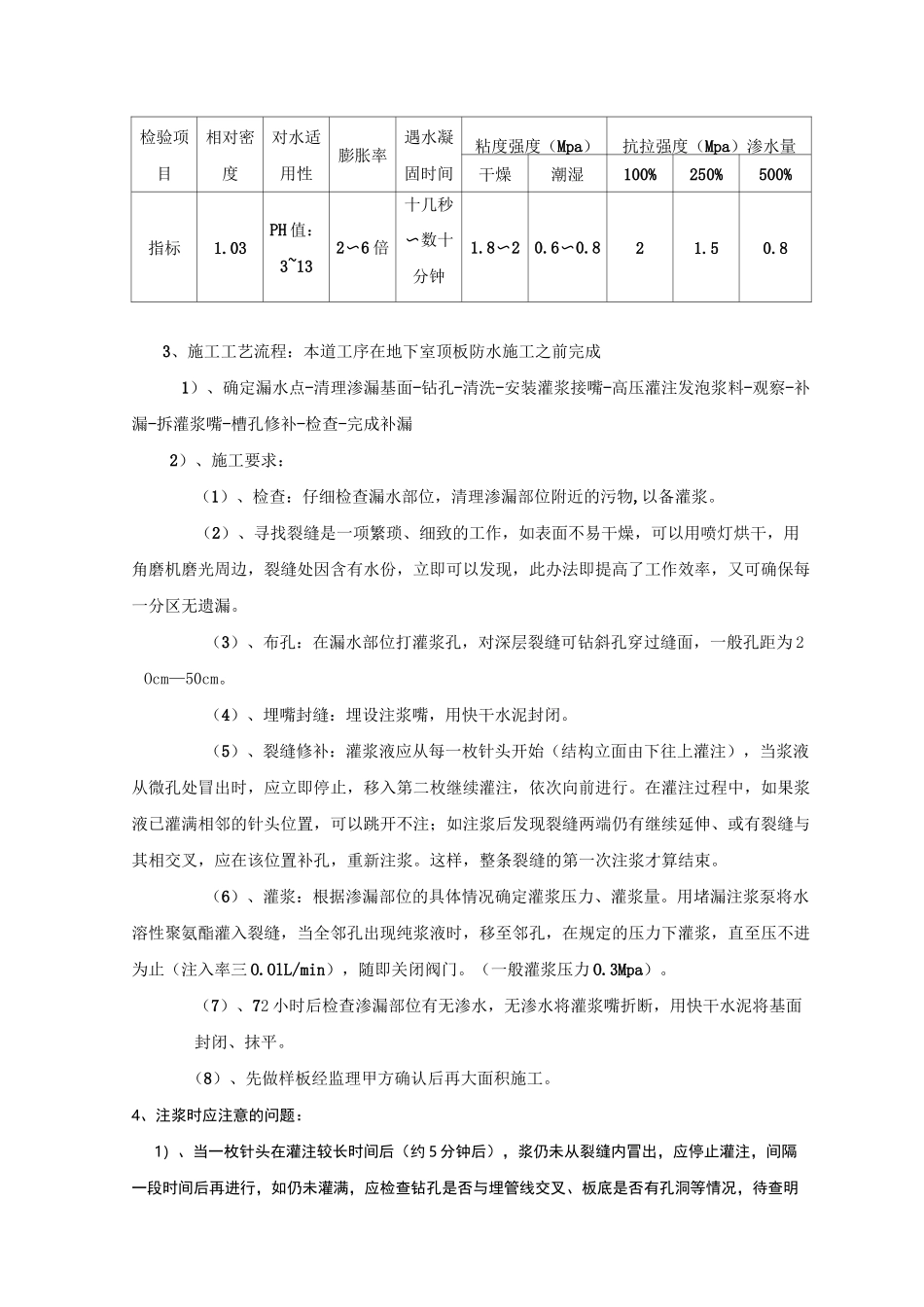

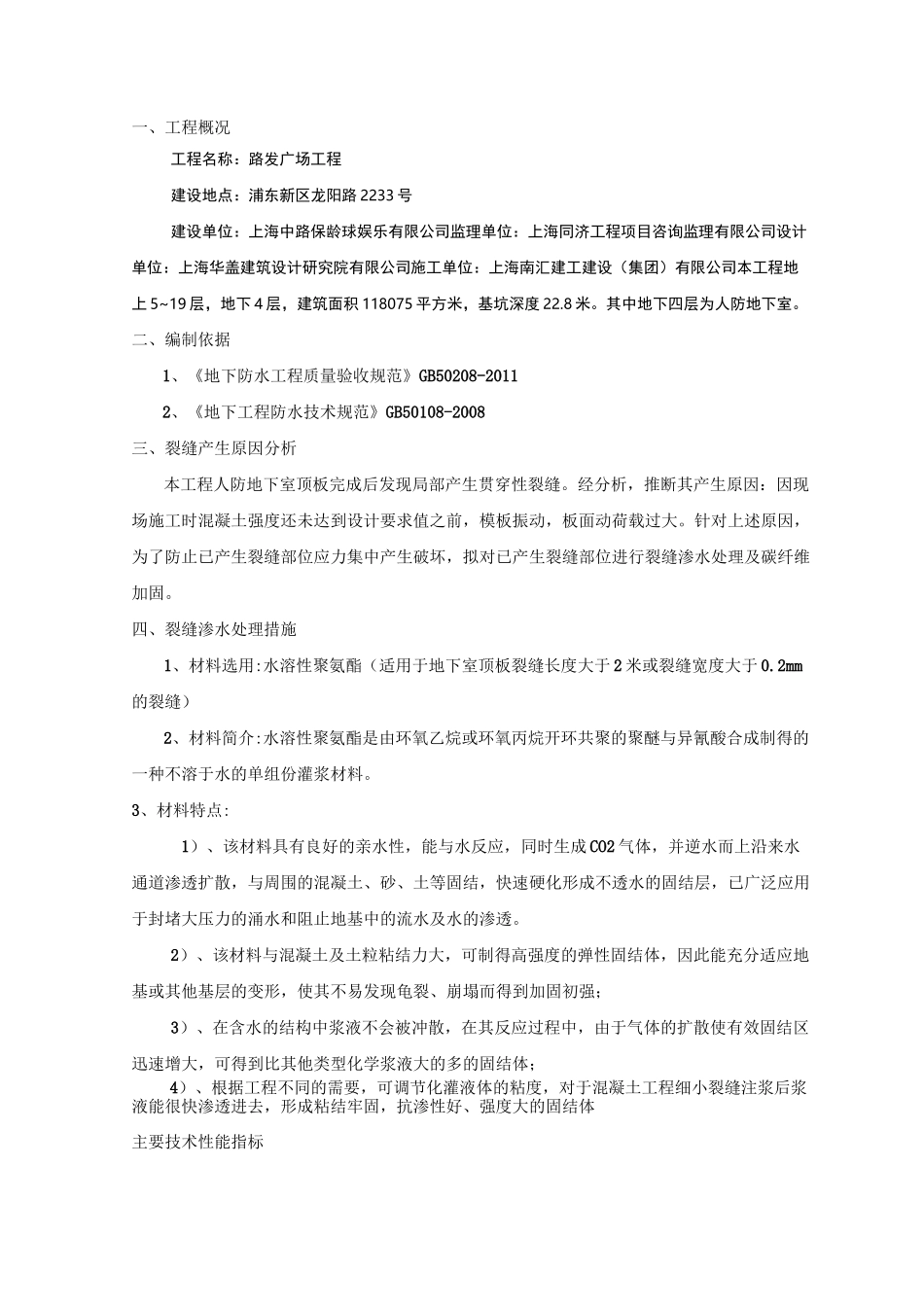

一、工程概况工程名称：路发广场工程建设地点：浦东新区龙阳路 2233 号建设单位：上海中路保龄球娱乐有限公司监理单位：上海同济工程项目咨询监理有限公司设计单位：上海华盖建筑设计研究院有限公司施工单位：上海南汇建工建设（集团）有限公司本工程地上 5~19 层，地下 4 层，建筑面积 118075 平方米，基坑深度 22.8 米。其中地下四层为人防地下室。二、编制依据1、《地下防水工程质量验收规范》GB50208-20112、《地下工程防水技术规范》GB50108-2008三、裂缝产生原因分析本工程人防地下室顶板完成后发现局部产生贯穿性裂缝。经分析，推断其产生原因：因现场施工时混凝土强度还未达到设计要求值之前，模板振动，板面动荷载过大。针对上述原因，为了防止已产生裂缝部位应力集中产生破坏，拟对已产生裂缝部位进行裂缝渗水处理及碳纤维加固。四、裂缝渗水处理措施1、材料选用:水溶性聚氨酯（适用于地下室顶板裂缝长度大于 2 米或裂缝宽度大于 0.2mm的裂缝）2、材料简介:水溶性聚氨酯是由环氧乙烷或环氧丙烷开环共聚的聚醚与异氰酸合成制得的一种不溶于水的单组份灌浆材料。3、材料特点:1）、该材料具有良好的亲水性，能与水反应，同时生成 CO2 气体，并逆水而上沿来水通道渗透扩散，与周围的混凝土、砂、土等固结，快速硬化形成不透水的固结层，已广泛应用于封堵大压力的涌水和阻止地基中的流水及水的渗透。2）、该材料与混凝土及土粒粘结力大，可制得高强度的弹性固结体，因此能充分适应地基或其他基层的变形，使其不易发现龟裂、崩塌而得到加固初强；3）、在含水的结构中浆液不会被冲散，在其反应过程中，由于气体的扩散使有效固结区迅速增大，可得到比其他类型化学浆液大的多的固结体；4）、根据工程不同的需要，可调节化灌液体的粘度，对于混凝土工程细小裂缝注浆后浆液能很快渗透进去，形成粘结牢固，抗渗性好、强度大的固结体主要技术性能指标检验项目相对密度对水适用性膨胀率遇水凝固时间粘度强度（Mpa）抗拉强度（Mpa）渗水量干燥潮湿100%250%500%指标1.03PH 值：3~132〜6 倍十几秒〜数十分钟1.8〜20.6〜0.821.50.83、施工工艺流程：本道工序在地下室顶板防水施工之前完成1）、确定漏水点-清理渗漏基面-钻孔-清洗-安装灌浆接嘴-高压灌注发泡浆料-观察-补漏-拆灌浆嘴-槽孔修补-检查-完成补漏2）、施工要求：（1）、检查：仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。（2）、寻找裂缝是一项繁琐、细致的工作，如表...
