京信大功率femto设备系统开通简易指导手册

京信大功率femto设备系统开通简易指导手册_第1页
1/13
京信大功率femto设备系统开通简易指导手册_第2页
2/13
京信大功率femto设备系统开通简易指导手册_第3页
3/13

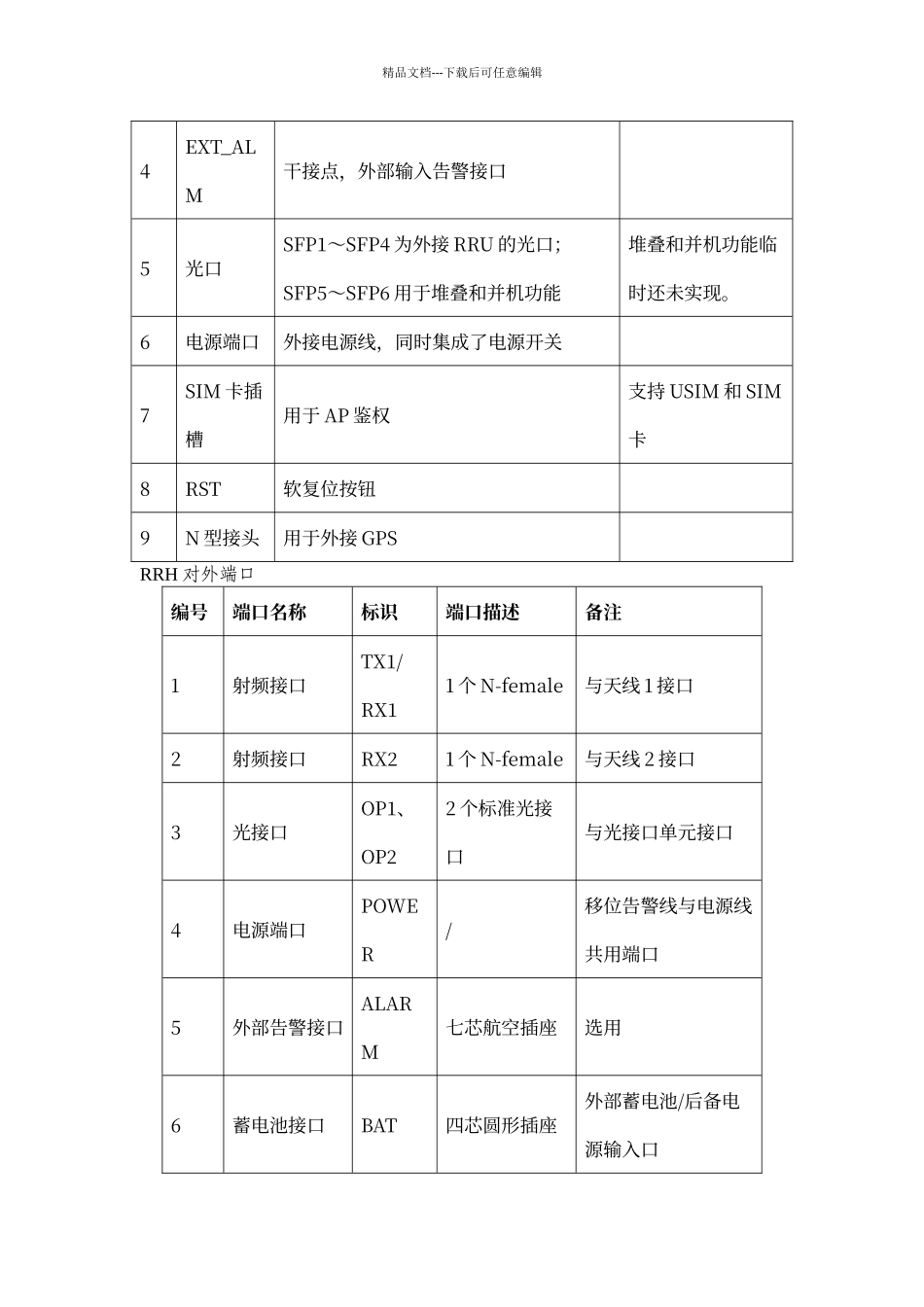

精品文档---下载后可任意编辑设备连接GPS、AU、RRH 连接方法如下图:RRU 射频电缆的连接:将由用户天线下来的电缆接至 RRU 的 TX1/RX1 端口,若需要双通道接收,则通道 2 天线下来的电缆接至 RX2 端口。AU 面板示意图序号接口标示接口说明备注1WAN100M/1000M 自适应以太网口 RJ45 接口。IuH’口,用来与系统网关通信2LMT本地操作维护网口3LAN/预留精品文档---下载后可任意编辑4EXT_ALM干接点,外部输入告警接口5光口SFP1~SFP4 为外接 RRU 的光口;SFP5~SFP6 用于堆叠和并机功能堆叠和并机功能临时还未实现。6电源端口外接电源线,同时集成了电源开关7SIM 卡插槽用于 AP 鉴权支持 USIM 和 SIM卡8RST软复位按钮9N 型接头用于外接 GPSRRH 对外端口编号端口名称标识端口描述备注1射频接口TX1/RX11 个 N-female与天线 1 接口2射频接口RX21 个 N-female与天线 2 接口3光接口OP1、OP22 个标准光接口与光接口单元接口4电源端口POWER/移位告警线与电源线共用端口5外部告警接口ALARM 七芯航空插座选用6蓄电池接口BAT四芯圆形插座外部蓄电池/后备电源输入口精品文档---下载后可任意编辑7光旁路接口ON/MOV五芯航空插座选用8以太网口ETHRJ45OMT 联机接口9锂电池开关BAT ON/OFF钮子开关锂电池开关控制AU 开通步骤PTN 上到端口出来,两头各一个 PTN 光模块(已验证华为的 155M 和诺西FOSC 光模块可用)分别接入 PTN 上的端口(具体哪个口找 614884 网关,报PTN 基站名,开 2G 业务(femto 站点名)进行确认,并让网管激活端口,现场有可能需要用 3-5db 的光衰)和 AU 的 WAN2 口,电脑通过网线连接 AU 的“LMT”端口,并正确配置电脑的网口 IP,设为掩码为,默认网关为,DNS 、 ,配置如下图:精品文档---下载后可任意编辑打开 IE 浏览器,在地址栏中输入,显示 WEB LMT 登录界面,输入用户名为:abmoc@24320,密码:*c#e@l%l进入系统配置:WAN 口速率配置:100M(查看设备上的 WLAN2 和 PTN 上的指示能是否为绿)第一次进入本地维护界面将出现设置向导,或在管理菜单下选择“基本信息”“设置向导”,设备向导共8 步,依次点击“下一步”,填写相应参数,即可以完成基本网络参数的设置。精品文档---下载后可任意编辑第二步:WAN 口上网方式选择,现设置 WAN 口设备目前的 WAN 口设置支持 3种配置方式:静态 IP、动态 IP 地址和 PPPOE,需根据现场宽带的实际情况进行设置...
