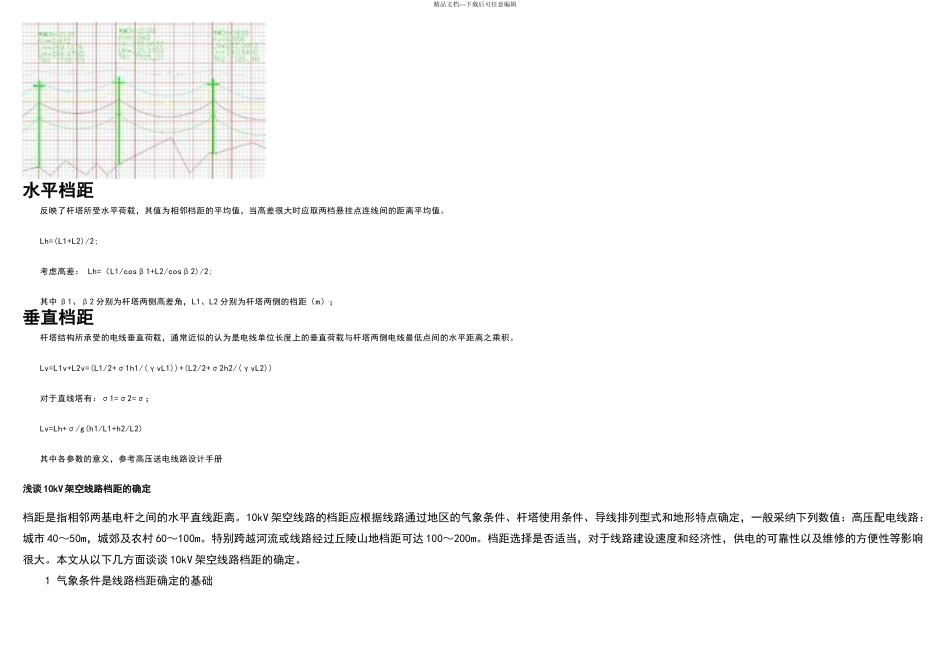

精品文档---下载后可任意编辑代表档距的概念： 架空线在安装时，在同一个耐张段内各连续档的水平应力是相等的。当气象条件变化时，各档距应力变化不完全相同，但由于直线杆塔悬垂绝缘子串向张力大的一侧偏斜，使各档距应力趋于相等，这个应力称为耐张段的代表应力，与该应力对应的档距就称之为代表档距，它与导线的型号没有关系的。 在不考虑悬挂点高差情况下，代表档距为=（每档档距的立方和/每档档距的代数和）的 1/2 次方。如何根据代表档距计算观测档弧垂 如何根据代表档距计算观测档弧垂1.运用等长法观测弧垂时应注意:在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离 a;当气温降低时,将弧垂板向上移动 a(其中 a 为因气温变化引起观测档弧垂变化值的 2 倍)。当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧垂重新绑扎。 2.运用异长法观测弧垂时应注意:假如气温变化时,采纳异长法观测弧垂应作调整。即视点端的弧垂板保持不动,观测站端的弧垂板应移动一段距离△a,其值按下式计算:△a=2△f (△f 随气温变化架空线弧垂的变化量;a 为测站端低于同侧架空线悬挂点的垂直距离)。 3.运用角度法观测弧垂时应注意:用角度法观测弧垂对架线工序的质量检查步骤为:架线工序完成后,复查架空线弧垂时,原则上应在观测档上复查,经纬仪摆放位置应尽可能摆放在原来观测弧垂的位置;调平经纬仪后,调整经纬仪的垂直度盘,使望远镜的视线与架空线的轴线相切,读出观测角,利用观测角推算架空线的弧垂;将计算的弧垂值与设计弧垂值相比较确定误差率,在比较时应考虑架空线已释放初伸长的因素。什么叫水平档距，垂直档距垂直档距的大小和什么因素有关 1）平常说的水平档距，是指相邻两档的每一档中点之间的距离。垂直档距，是指相邻两档中每一档离地面最近的点的两点之间的距离。2）假如是电路的水平档距指的是两级杆塔之间的水平距离。那垂直档距就是线路到地面的垂直距离。大小的话要根据，风荷载，覆冰，等做出张力的计算，再算出弧垂。水平档距 220kV~500kV 电力线路中的，线路垂直档距、水平档距计算公式，要 excel 版的，可以根据里面的提示输入数据即可。 水平档距词性解释 假设有挨着的两档线，杆塔号为 1#、2#、3# ， 档距分别为 L1、L2。 则：这两档的水平档距（即为 2#水...
