2025年高考物理电学实验知识点的总结教学内容

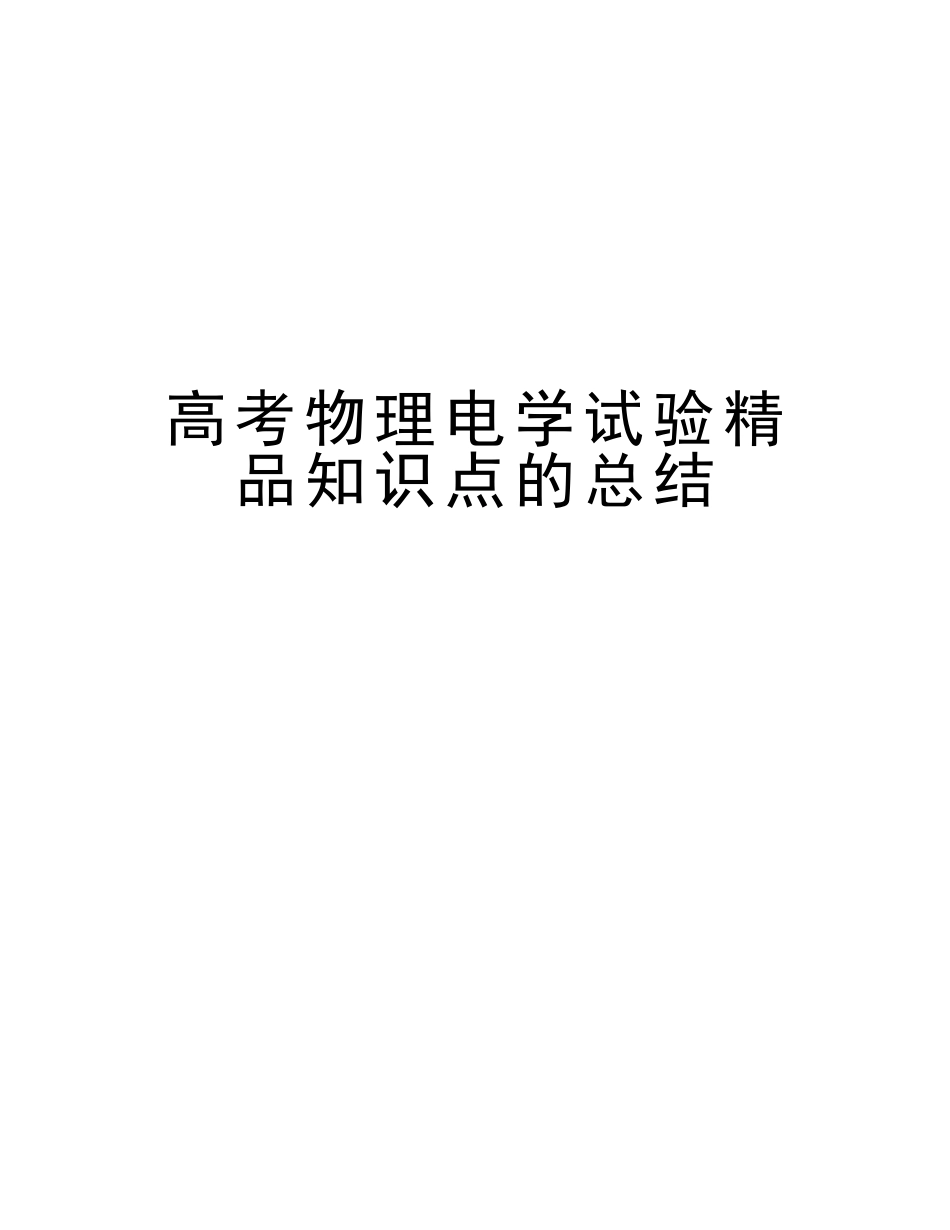

2025年高考物理电学实验知识点的总结教学内容_第1页
1/10
2025年高考物理电学实验知识点的总结教学内容_第2页
2/10
2025年高考物理电学实验知识点的总结教学内容_第3页
3/10

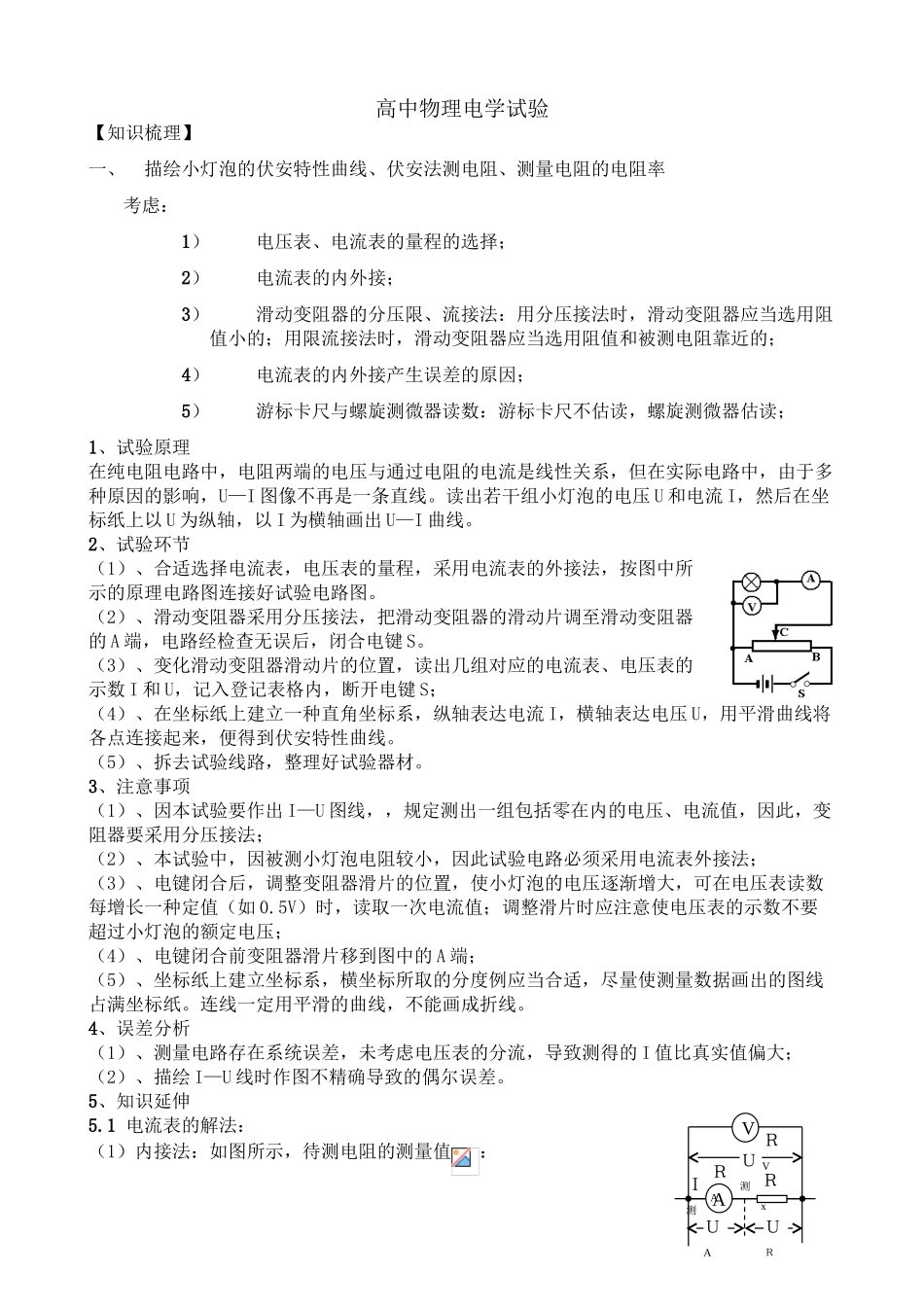

高考物理电学试验精品知识点的总结高中物理电学试验【知识梳理】一、描绘小灯泡的伏安特性曲线、伏安法测电阻、测量电阻的电阻率考虑:1)电压表、电流表的量程的选择;2)电流表的内外接;3)滑动变阻器的分压限、流接法:用分压接法时,滑动变阻器应当选用阻值小的;用限流接法时,滑动变阻器应当选用阻值和被测电阻靠近的;4)电流表的内外接产生误差的原因;5)游标卡尺与螺旋测微器读数:游标卡尺不估读,螺旋测微器估读;1、试验原理在纯电阻电路中,电阻两端的电压与通过电阻的电流是线性关系,但在实际电路中,由于多种原因的影响,U—I 图像不再是一条直线。读出若干组小灯泡的电压 U 和电流 I,然后在坐标纸上以 U 为纵轴,以 I 为横轴画出 U—I 曲线。2、试验环节(1)、合适选择电流表,电压表的量程,采用电流表的外接法,按图中所示的原理电路图连接好试验电路图。(2)、滑动变阻器采用分压接法,把滑动变阻器的滑动片调至滑动变阻器的 A 端,电路经检查无误后,闭合电键 S。(3)、变化滑动变阻器滑动片的位置,读出几组对应的电流表、电压表的示数 I 和 U,记入登记表格内,断开电键 S;(4)、在坐标纸上建立一种直角坐标系,纵轴表达电流 I,横轴表达电压 U,用平滑曲线将各点连接起来,便得到伏安特性曲线。(5)、拆去试验线路,整理好试验器材。3、注意事项(1)、因本试验要作出 I—U 图线,,规定测出一组包括零在内的电压、电流值,因此,变阻器要采用分压接法;(2)、本试验中,因被测小灯泡电阻较小,因此试验电路必须采用电流表外接法;(3)、电键闭合后,调整变阻器滑片的位置,使小灯泡的电压逐渐增大,可在电压表读数每增长一种定值(如 0.5V)时,读取一次电流值;调整滑片时应注意使电压表的示数不要超过小灯泡的额定电压;(4)、电键闭合前变阻器滑片移到图中的 A 端;(5)、坐标纸上建立坐标系,横坐标所取的分度例应当合适,尽量使测量数据画出的图线占满坐标纸。连线一定用平滑的曲线,不能画成折线。4、误差分析(1)、测量电路存在系统误差,未考虑电压表的分流,导致测得的 I 值比真实值偏大;(2)、描绘 I—U 线时作图不精确导致的偶尔误差。5、知识延伸5.1 电流表的解法:(1)内接法:如图所示,待测电阻的测量值:AURUAI测RARxU测RVV显然因此当时,,系统的相对误差很小,可以忽视不计,因此内接法合用于测量高阻值电阻。(2)外接法:如图所示,待测电阻...
