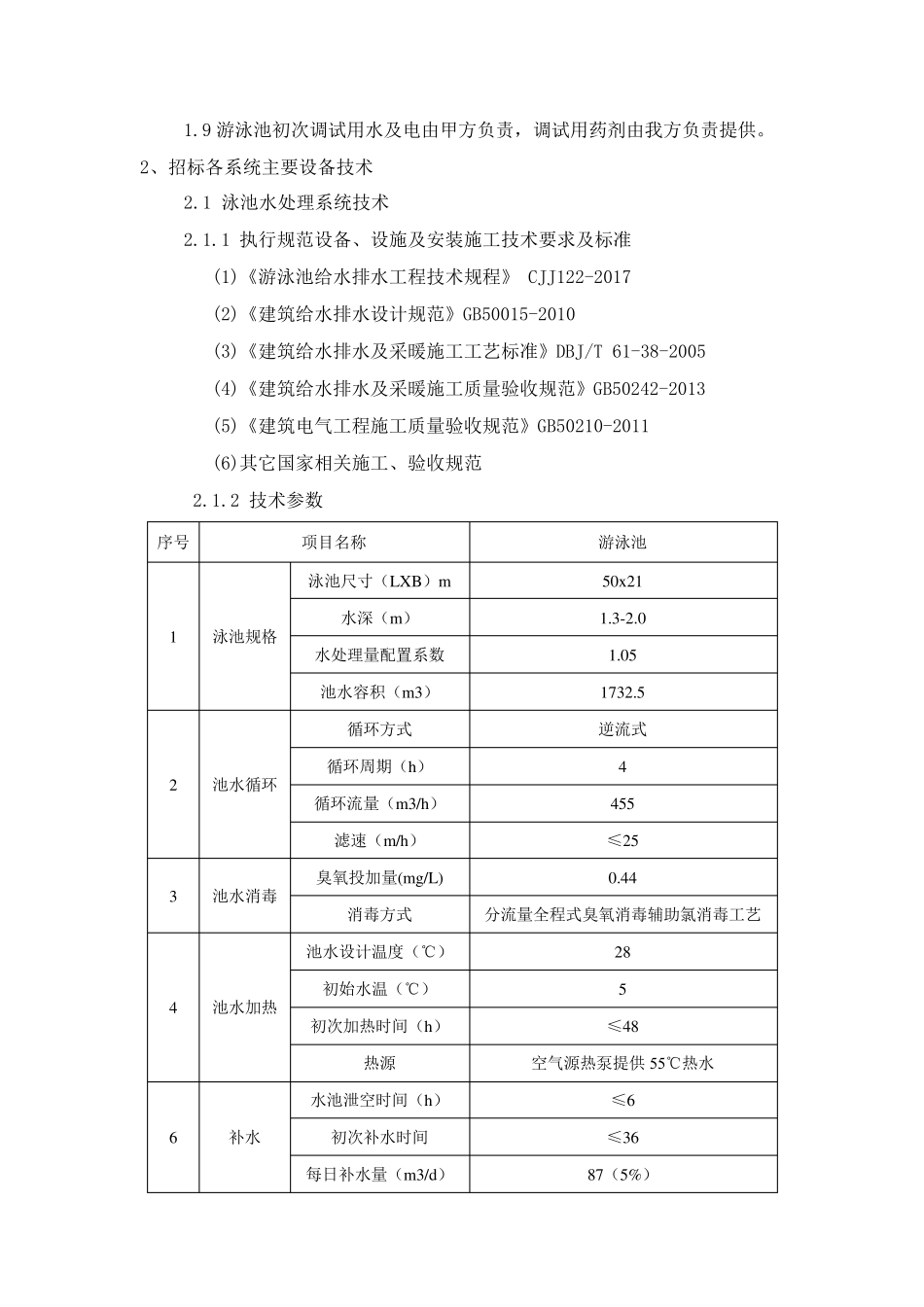

恒温泳池实施方案 1、施工工作界面划分 1.1 游泳池初次注水水源由市政冷水直供区供水，总包方接至泳池水处理机房内 2m 处（位置应尽量靠近给水总管），含水表、截止阀、防污隔断阀、法兰接口等，供水水压不小于 0.25Mpa，后续管线由泳池单位负责施工； 1.2 机房内排水：由总包方在机房内集水井内设置潜污泵排至室外排水管网，包括液位控制箱的安装与动力电源的输入及输出。 1.3 泳池泄空管路由总包方从池底接至机房内，后续由我方接至毛发过滤器前，动力排空，排水管接至过滤器反冲冼 排污总管后排出机房； 1.4 反冲冼排污管由我方接出机房外 1 米并预留法兰接口，后续至雨污水总管的管路由总包方负责接。 1.5 供电：由总包方负责将总动力电源接至水处理机房内的水处理系统控制柜（包括空气源热泵的控制柜）内，从控制柜至各用电设备的线缆安装包含在本次招标范围。 1.6 设备基础及其它： （1）机房内设备及室外空气源热泵所需的基础（指砖砌或混凝土基础）由我方提供详细尺寸要求，由总包方负责按图纸尺寸完成 基础的制作。 （2）机房通 风 排气系统、地 面排水沟 （含盖 板 ）、照 明 由总包方负责施工完成 。 1.7 系统安装材 质 说 明 ： （1）游泳池水处理系统安装材 料 （限 机房内，池体 管路由总包方接至机房内，不含在本次招标范围），采 用UPVC 给水管，压力等级1.0mpa； （2）水处理系统控制阀门 采 用塑 胶 蝶 阀（水泵止回 阀可 采 用塑 胶 材 质 或钢制质 ），DN 大 于 150 时 ，采 用涡 轮 蝶 阀，DN 小于等于 150 时 ，采 用手 柄 蝶 阀，DN 小于等于 50 时 ，采 用球 阀； （3）空气源热泵热水系统的进 水管路阀门 材 质 与水处理系统相 同 ，出水管路采 用镀 锌 管，法兰连 接，并做 保 温处理，出水管路阀门 采 用钢 制闸 阀。 1.8 泳池池体 配 套 设施： （1）泳道 线挂 勾 预埋 件 由我方提供并负责预埋 。 （2）由中 标人 提供的全 部 泳池附 件 均 由我方负责安装。 1.9 游泳池初次调试用水及电由甲方负责，调试用药剂由我方负责提供。 2、招标各系统主要设备技术 2.1 泳池水处理系统技术 2.1.1 执行规范设备、设施及安装施工技术要求及标准 (1)《游泳池给水排水工程技术规程》 CJJ122-2017 (2)《建筑给水排水设计规范》GB50015-2010 (3)《建筑给水排水及采暖施工工艺标准》DBJ/T 61-3...
