悬挑外架搭设方案

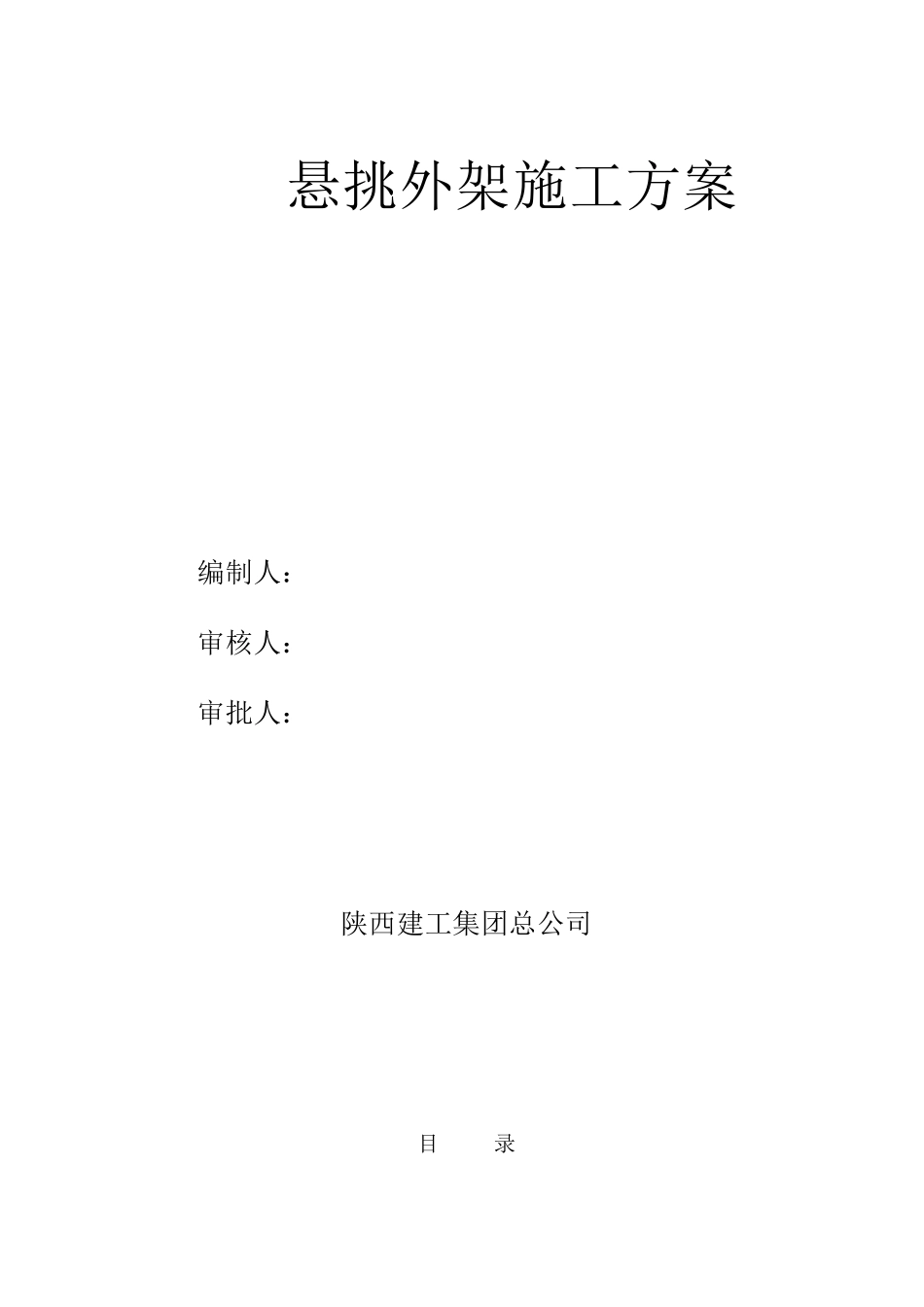

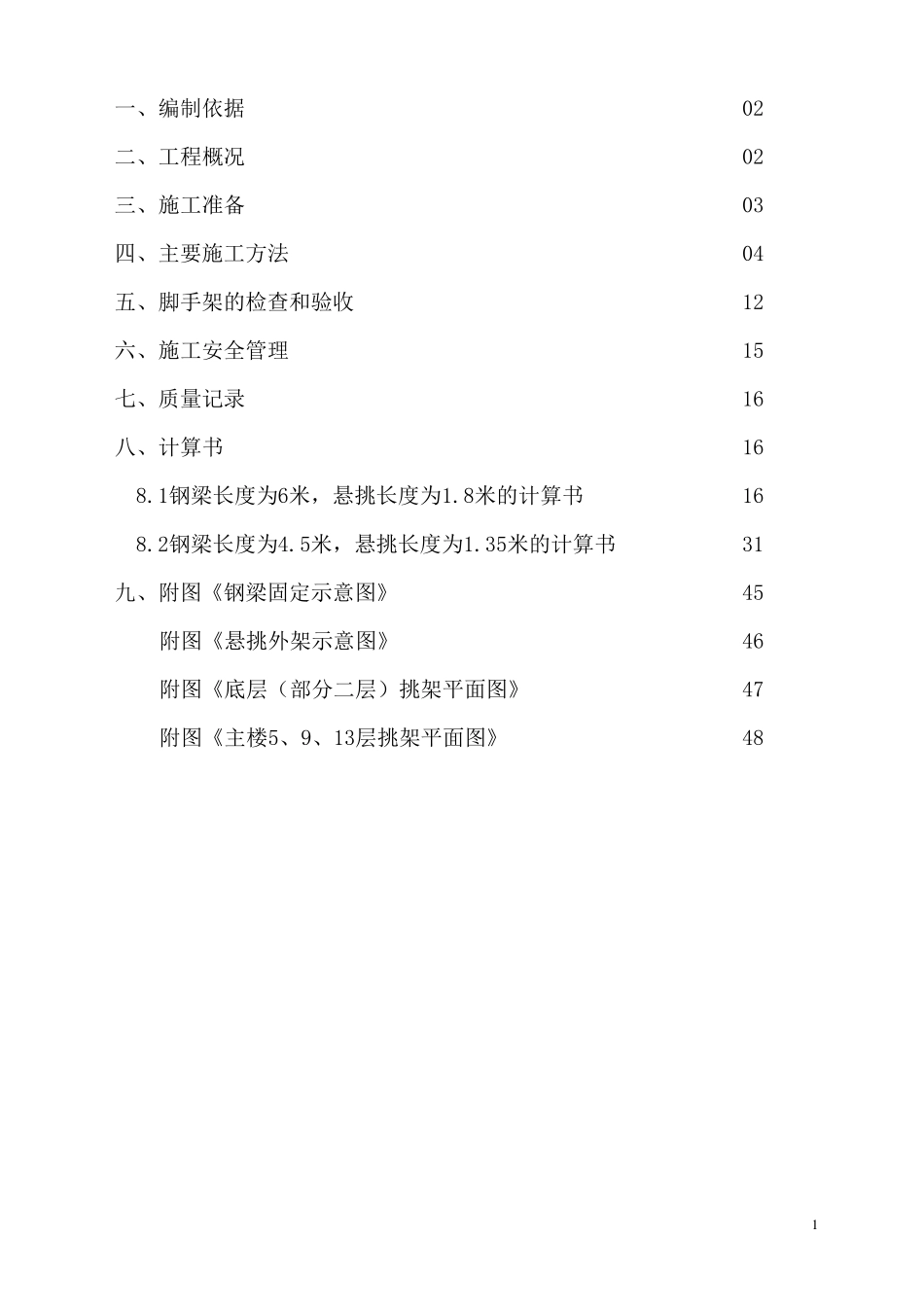

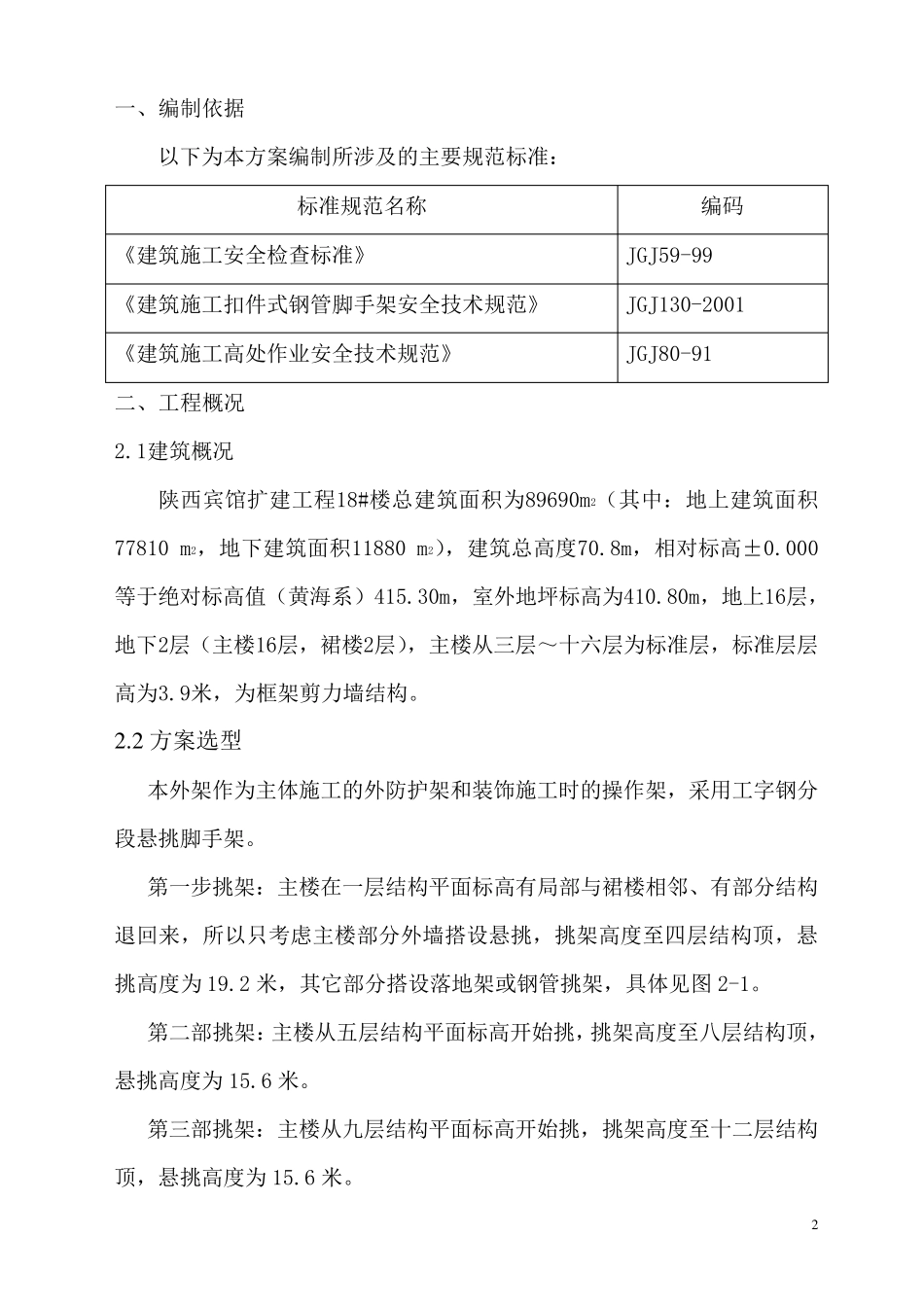

悬挑外架施工方案 编制人： 审核人： 审批人： 陕西建工集团总公司 目 录 1 一、编制依据 02 二、工程概况 02 三、施工准备 03 四、主要施工方法 04 五、脚手架的检查和验收 12 六、施工安全管理 15 七、质量记录 16 八、计算书 16 8.1钢梁长度为6米，悬挑长度为1.8米的计算书 16 8.2钢梁长度为4.5米，悬挑长度为1.35米的计算书 31 九、附图《钢梁固定示意图》 45 附图《悬挑外架示意图》 46 附图《底层（部分二层）挑架平面图》 47 附图《主楼5、9、13层挑架平面图》 48 2 一、编制依据 以下为本方案编制所涉及的主要规范标准： 标准规范名称 编码 《建筑施工安全检查标准》 JGJ59-99 《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001 《建筑施工高处作业安全技术规范》 JGJ80-91 二、工程概况 2.1建筑概况 陕西宾馆扩建工程18#楼总建筑面积为89690m2（其中：地上建筑面积77810 m2，地下建筑面积11880 m2），建筑总高度70.8m，相对标高±0.000等于绝对标高值（黄海系）415.30m，室外地坪标高为410.80m，地上16层，地下2层（主楼16层，裙楼2层），主楼从三层～十六层为标准层，标准层层高为3.9米，为框架剪力墙结构。 2 .2 方案选型 本外架作为主体施工的外防护架和装饰施工时的操作架，采用工字钢分段悬挑脚手架。 第一步挑架：主楼在一层结构平面标高有局部与裙楼相邻、有部分结构退回来，所以只考虑主楼部分外墙搭设悬挑，挑架高度至四层结构顶，悬挑高度为19.2 米，其它部分搭设落地架或钢管挑架，具体见图 2-1。 第二部挑架：主楼从五层结构平面标高开始挑，挑架高度至八层结构顶，悬挑高度为15.6 米。 第三部挑架：主楼从九层结构平面标高开始挑，挑架高度至十二层结构顶，悬挑高度为15.6 米。 3 第四步挑架：主楼从十三层结构平面标高开始挑，挑架高度至十六层屋面，悬挑高度为15.9 米。 2.3 脚手架特点 2.3.1 脚手架搭设及拆除工程量大，整个架体需布设工字钢830 根、预埋钢筋拉环 2075 个、架体立面积 27000m2。 2.3.2 本工程标准层外立面有 6 个阳角、2 个阴角，且阴阳角处柱截面大，南北两面柱外立面又有进出，给架体布置带来一定困难。 三、施工准备 3.1 劳动力准备 外架操作工人必须经过培训教育、考试、体检合格、持正上岗。劳动力需求见下表： 工 种 人 数 任 务 架子工 15 负责脚手架的搭设和拆除 测量放线工 2 负责脚手架...
