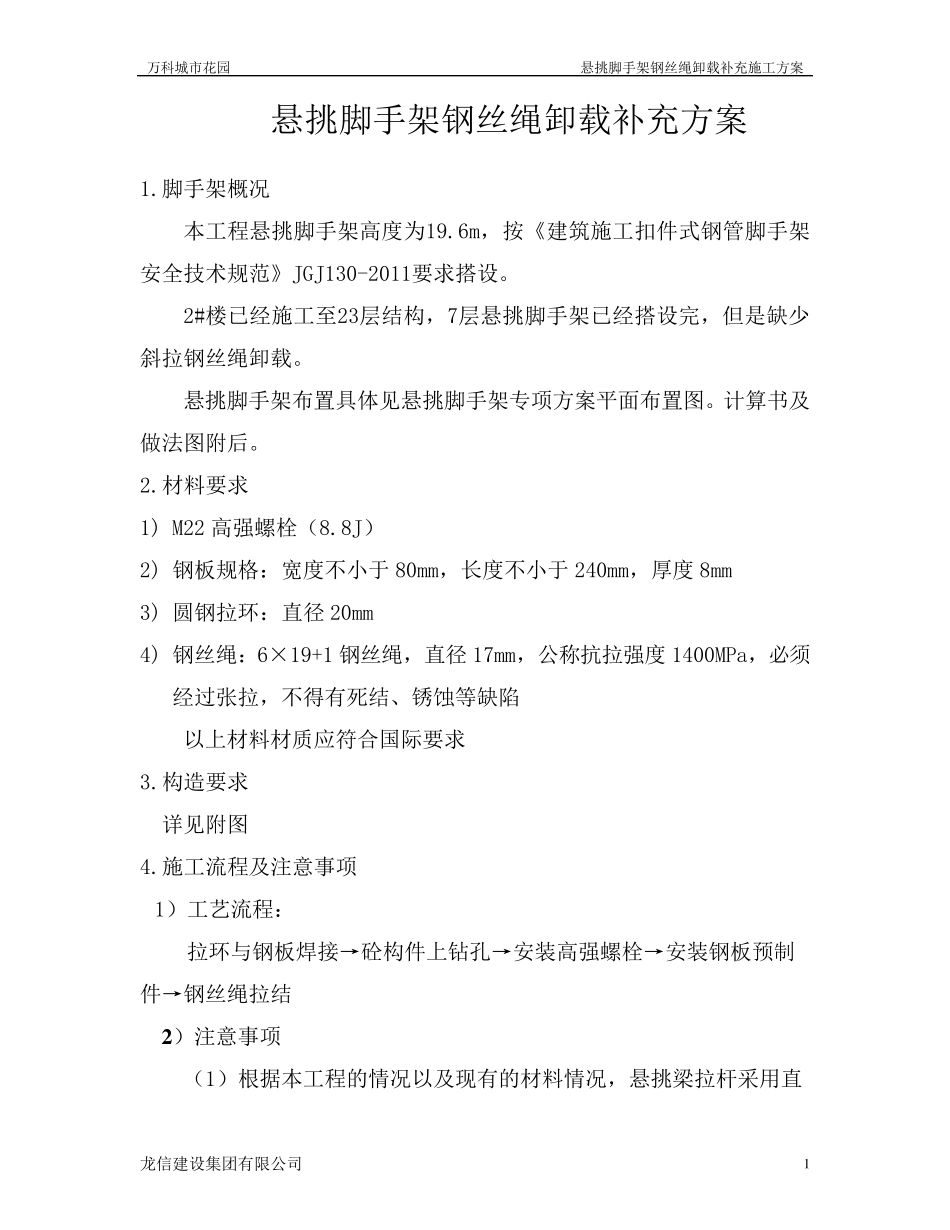

万科城市花园 悬挑脚手架钢丝绳卸载补充施工方案 龙信建设集团有限公司 1 悬挑脚手架钢丝绳卸载补充方案 1.脚手架概况 本工程悬挑脚手架高度为19.6m,按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011要求搭设。 2#楼已经施工至23层结构,7层悬挑脚手架已经搭设完,但是缺少斜拉钢丝绳卸载。 悬挑脚手架布置具体见悬挑脚手架专项方案平面布置图。计算书及做法图附后。 2.材料要求 1) M22 高强螺栓(8.8J) 2) 钢板规格:宽度不小于80mm,长度不小于240mm,厚度8mm 3) 圆钢拉环:直径20mm 4) 钢丝绳:6×19+1 钢丝绳,直径17mm,公称抗拉强度1400MPa,必须经过张拉,不得有死结、锈蚀等缺陷 以上材料材质应符合国际要求 3.构造要求 详见附图 4.施工流程及注意事项 1)工艺流程: 拉环与钢板焊接→砼构件上钻孔→安装高强螺栓→安装钢板预制件→钢丝绳拉结 2)注意事项 (1)根据本工程的情况以及现有的材料情况,悬挑梁拉杆采用直万科城市花园 悬挑脚手架钢丝绳卸载补充施工方案 龙信建设集团有限公司 2 径17.0mm 的钢丝绳作为拉杆。每条悬挑梁设置一条,拉于架体的外排架,外排架拉杆固定于悬挑梁的上二层结构侧面。 (2)钢丝绳每端固定绳卡不少于三个,长度及固定方向必须满足规范规定的要求。 5.验收 拉杆(钢丝绳)的检查验收 6.计算 本工程中,脚手架排距为800mm,内侧脚手架距离墙体350mm,支拉斜杆的支点距离墙体 = 1150mm, 水平支撑梁的截面惯性矩I = 1130.00cm4,截面抵抗矩W = 141.00cm3,截面积A = 26.10cm2。 根据悬挑脚手架方案中计算得受脚手架作用的联梁传递集中力 N=12.42kN 水平钢梁自重荷载 q=1.2×26.10×0.0001×7.85×10=0.25kN/m 检查时段 组 织人 参与人 检查标准 形成的资料 选用的表格 布设前 技术 负责 人 安全总监、生产经理、责任工程师、安全员、施工班组工长及班长 1、拉杆的结构钢筋吊环埋设位置是否准确,与相 应 的工字 钢对 应 ; 2、钢丝绳是否已 经过 张 拉,没 有弯曲 以 及质 量 缺 陷 ; 3、是否已 做 安全技术交 底 ,劳 动 保护 用品 及搭 设的安全措 施、应 急 措 施是否已 完 善 及明 确 悬挑架检查验 收表 广 东 省 统表及JGJ59-99 布设完成后 1、绳卡方向是否满足要求,固定端钢丝绳长度是否满足; 2、是否紧 固,已 受力; 3、螺 栓 的扭 力矩是否满足 万科城市花园 ...
