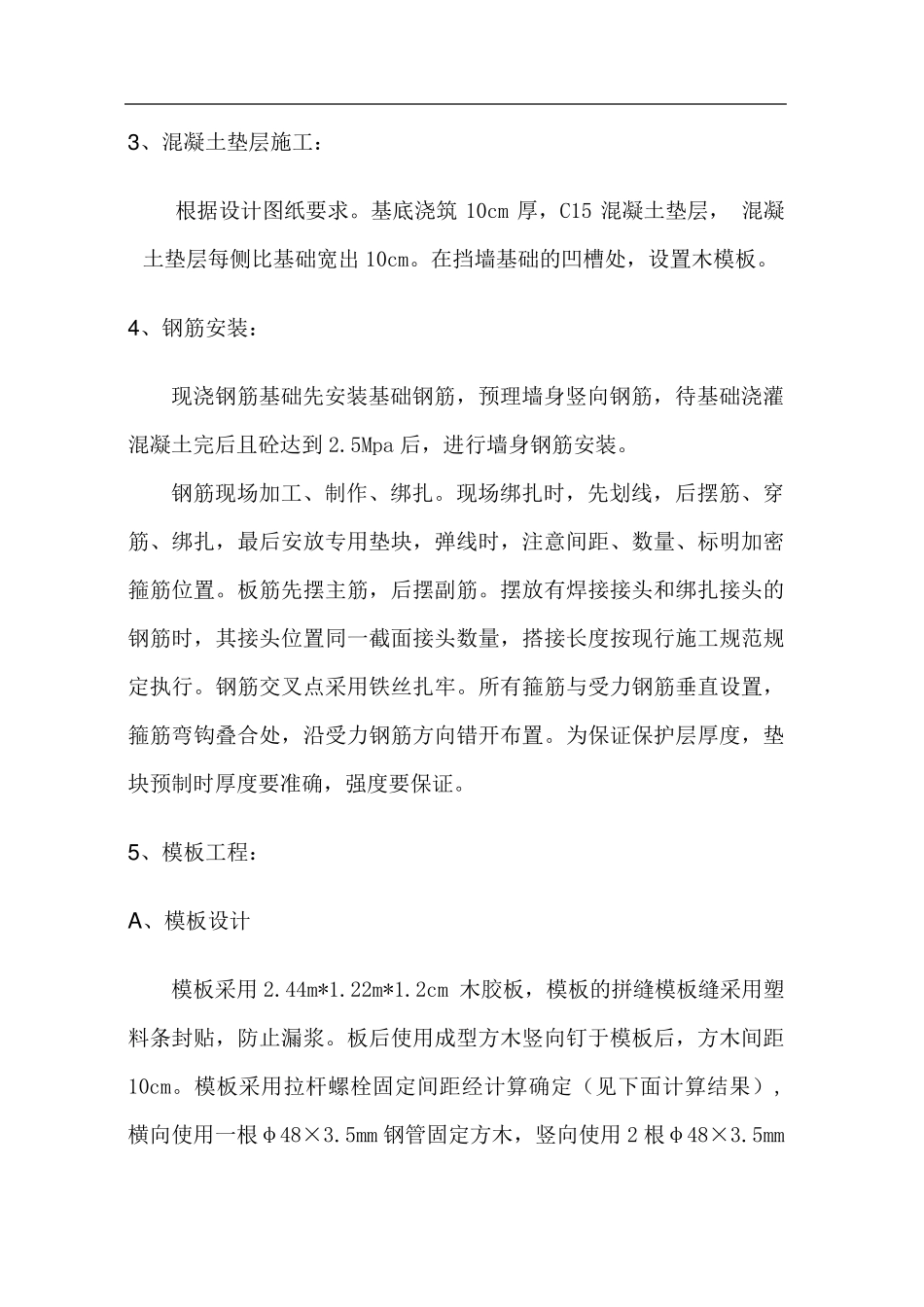

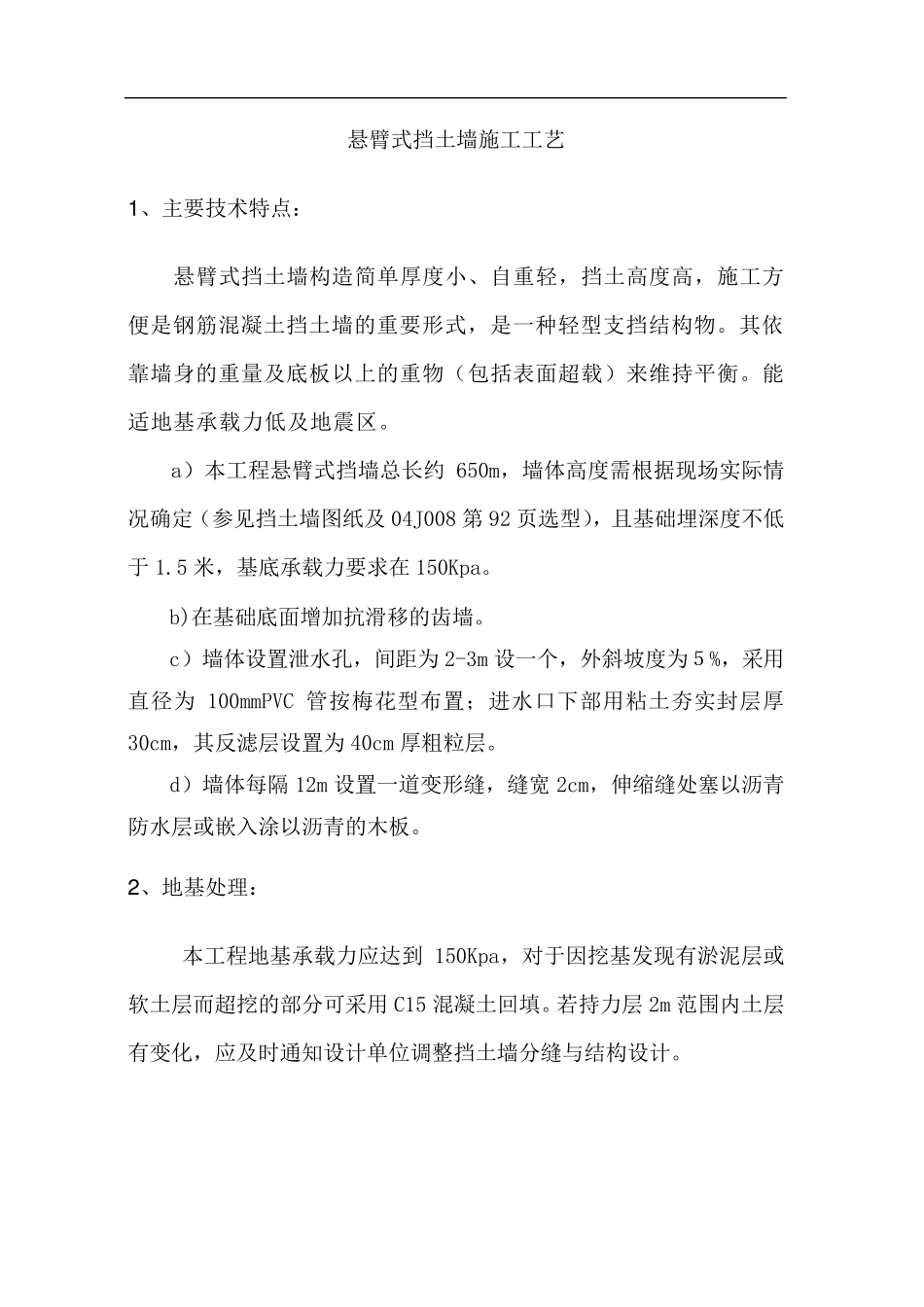

悬臂式挡土墙施工工艺 1 、主要技术特点: 悬臂式挡土墙构造简单厚度小、自重轻,挡土高度高,施工方便是钢筋混凝土挡土墙的重要形式,是一种轻型支挡结构物。其依靠墙身的重量及底板以上的重物(包括表面超载)来维持平衡。能适地基承载力低及地震区。 a)本工程悬臂式挡墙总长约 650m,墙体高度需根据现场实际情况确定(参见挡土墙图纸及 04J008 第 92 页选型),且基础埋深度不低于 1.5 米,基底承载力要求在 150Kpa。 b)在基础底面增加抗滑移的齿墙。 c)墙体设置泄水孔,间距为 2-3m 设一个,外斜坡度为5%,采用直径为 100mmPVC 管按梅花型布置;进水口下部用粘土夯实封层厚30cm,其反滤层设置为 40cm 厚粗粒层。 d)墙体每隔12m 设置一道变形缝,缝宽2cm,伸缩缝处塞 以沥 青防 水层或 嵌 入 涂 以沥 青 的木 板。 2 、地基处理 : 本工程地基承载力应 达 到150Kpa,对 于因 挖 基发 现有 淤 泥 层或软 土层而 超挖 的部分 可 采用C15 混凝土回 填 。若 持力层2m 范 围 内 土层有 变化 ,应 及时 通 知 设计 单位 调 整 挡土墙分 缝与 结构设计 。 3、 混 凝 土 垫 层 施 工 : 根 据 设 计 图 纸 要 求 。 基 底 浇 筑10cm 厚 , C15 混 凝 土 垫 层 , 混 凝土 垫 层 每 侧 比 基 础 宽 出 10cm。 在 挡 墙 基 础 的 凹 槽 处 , 设 置 木 模 板 。 4、 钢 筋 安 装 : 现 浇 钢 筋 基 础 先 安 装 基 础 钢 筋 , 预 理 墙 身 竖 向 钢 筋 , 待 基 础 浇 灌混 凝 土 完 后 且 砼 达 到 2.5Mpa 后 , 进 行 墙 身 钢 筋 安 装 。 钢 筋 现 场 加 工 、 制 作 、 绑 扎 。 现 场 绑 扎 时 , 先 划 线 , 后 摆 筋 、 穿筋 、 绑 扎 , 最 后 安 放 专 用 垫 块 , 弹 线 时 , 注 意 间 距 、 数 量 、 标 明 加 密箍 筋 位 置 。 板 筋 先 摆 主 筋 , 后 摆 副 筋 。 摆 放 有 焊 接 接 头 和 绑 扎 接 头 的钢 筋 时 , 其 接 头 位 置 同 一 截 面 接 头 数 量 , 搭 接 长 度 按 现 行 施 工 规 范 规定 执 行 。 钢 筋 交 叉 点 采 用 铁 丝 扎 牢 。 所 有 箍 筋 与 受 力 钢 筋 垂...
