惠普dv6拆机

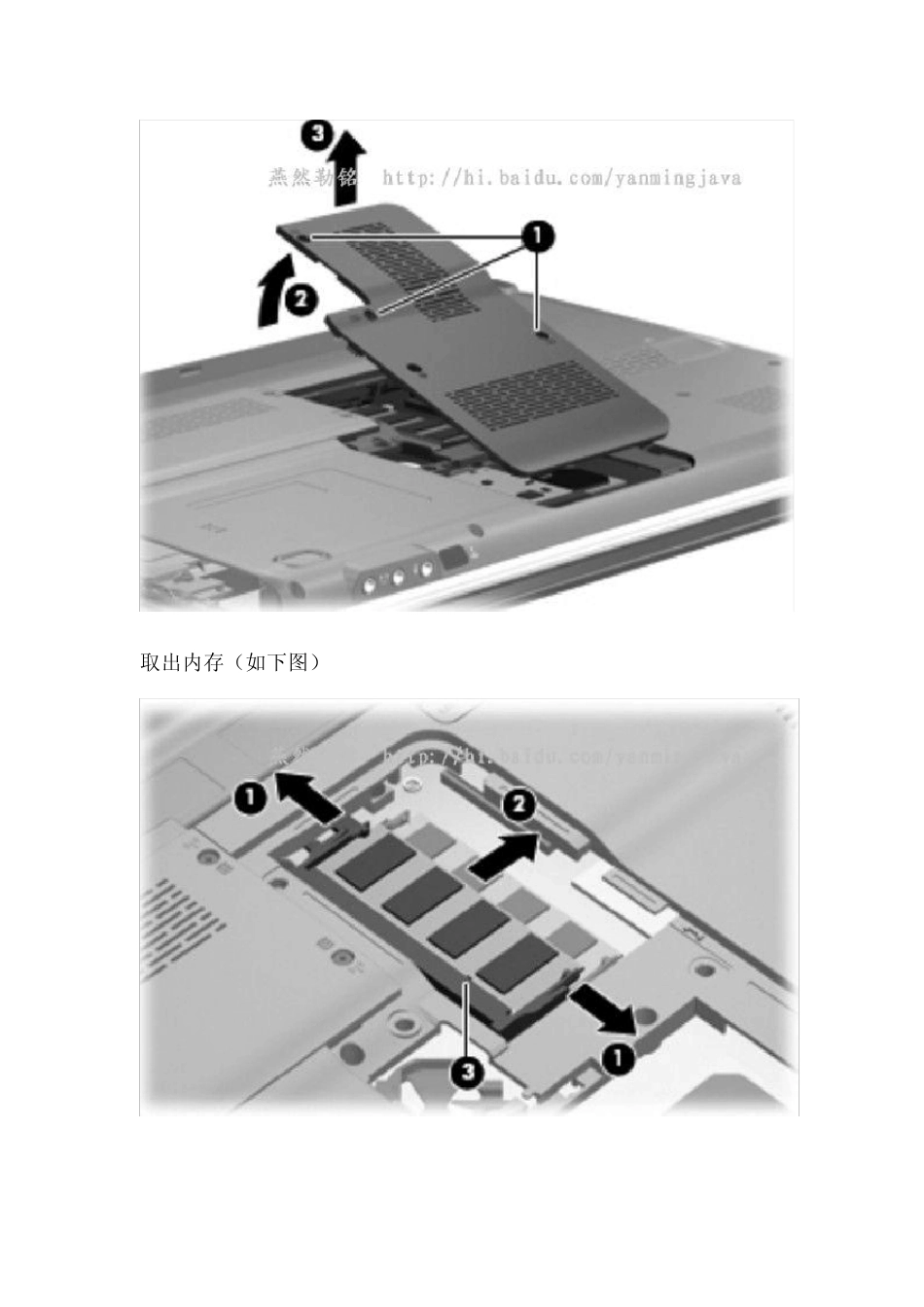

惠普HP DV6拆机 图文教程 适用DV6老款，如DV6-1330tx拆机 需准备的工具都得准备啦，这里就不说了，直接开始 1. 继续是先 卸下电池：这我就不讲了，有图为证 2.卸载光驱 取出固定光驱螺丝，拉出光驱（如下图） 3.卸载内存、电视卡、RTC电池 拧开螺丝，揭开盖（如下图） 取出内存（如下图） 断开电视调制器连接（如下图） 取 RTC电池（如下图） 4.卸载硬盘 拧开硬盘盖（如下图） 断开硬盘驱动器连接，抓住聚酯薄膜标签上提，后往2所在方向拉（一提二拉） 5.卸载WLAN模块（如下图） 6.卸载开关面板及键盘 拧开螺丝（如下图） 揭开开关面板，断开开关连接（如下图） 拧开固定键盘螺丝 （如下图） 抬起键盘①，直到一定角度，滑动键盘② （如下图） 断开键盘电缆 ZIF，取下键盘（如下图） 断开开关的连接LIF及开关面板LED连接LIF，取下开关面板（如下图） 7.卸载蓝牙模块 断开蓝牙连接，推出蓝牙模块 8.卸载显示器 断开以下与主板连接： 显示器 1、WLAN 2、麦克风及摄像头 3 拧开固定显示器的四个螺丝，取下显示器 9.卸载扬声器 断开扬声器连接，拧开固定扬声器螺丝，取下扬声器 10.卸载顶盖 拧开以下螺丝 断开以下与主板的连接：触控板、指纹识别器 拧开固定顶盖的螺丝 揭开顶盖后缘直到一定角度，提升顶盖并取下。 11.卸载 Modem模块 断开Modem连接，拧开螺丝，取下Modem模块。 12.卸载音频板 13.卸载USB板 14.卸下电源连接器及电缆 15.卸载主板 断开以下与主板的连接：Modem、音频板、USB板、电源连接器 拧开固定主板螺丝， 抬起主板右侧至一定角度，缓慢拉出主板 16.卸载电视调制器 和 Modem模块 断开电视调制器及其电缆 断开Modem模块及其电缆 17.卸载风扇/散热片装配 松开用于固定风扇/散热片装配到系统板螺丝，断开电缆，取下风扇/散热片装配 （注意：显卡有独立显卡和集成显卡，下面四图就是配置不同显卡模型。） 下两图适用于独立显卡配备了计算机模型子系统。 显卡与散热器图示： 下两图适用于配备了UMA图形的计算机模型子系统。 UMA显卡与散热器图示： 18.最后卸下处理器： 使用平头螺丝刀把处理器锁定螺钉， 按逆时针拧直到听到咔嗒声，取出处理器 基本的固件就拆卸完成了，组装按反向操作。。。。
