惠普HPDV3000拆机除尘图文教程

惠普HPDV3000拆机除尘图文教程_第1页
1/13
惠普HPDV3000拆机除尘图文教程_第2页
2/13
惠普HPDV3000拆机除尘图文教程_第3页
3/13

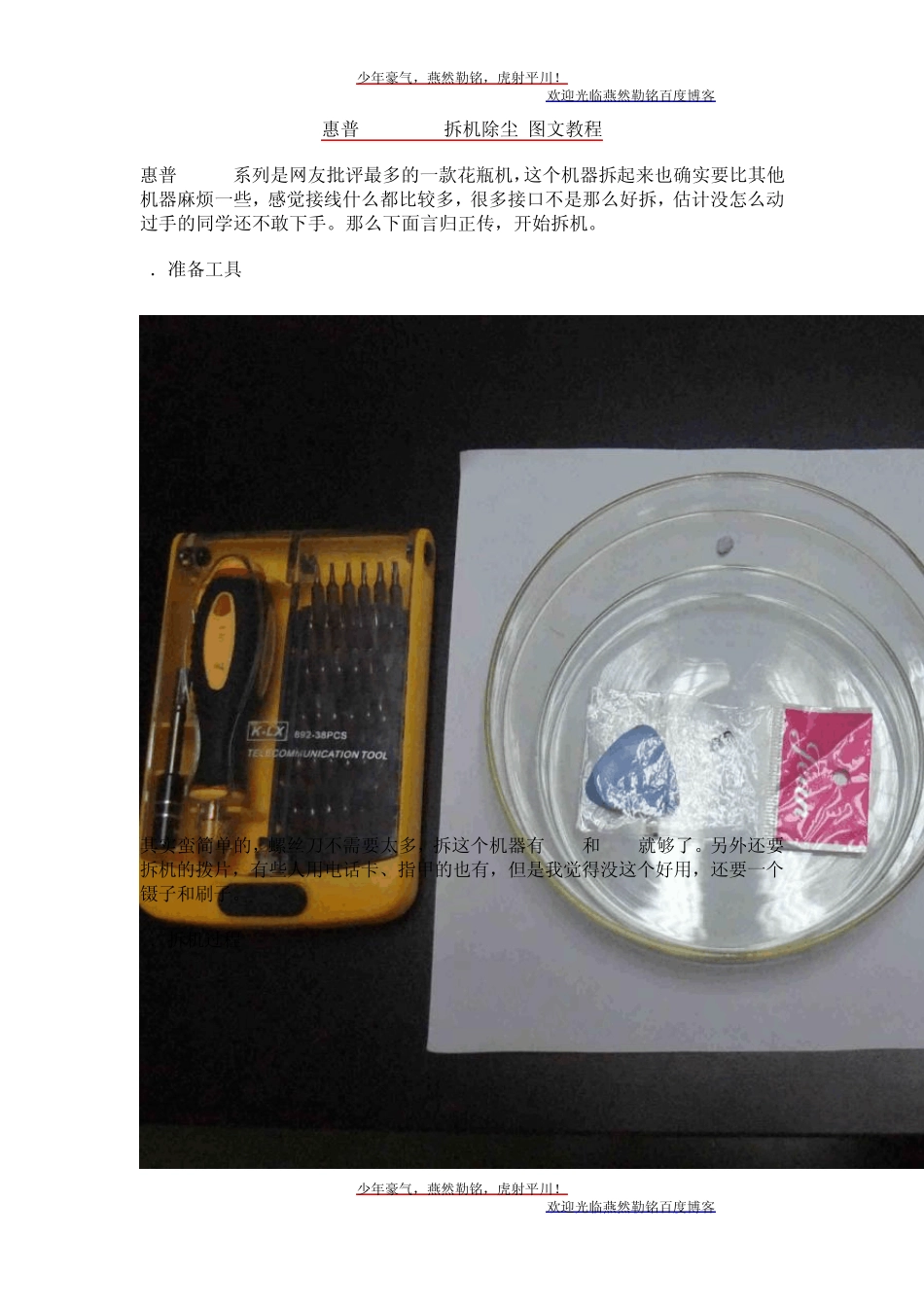

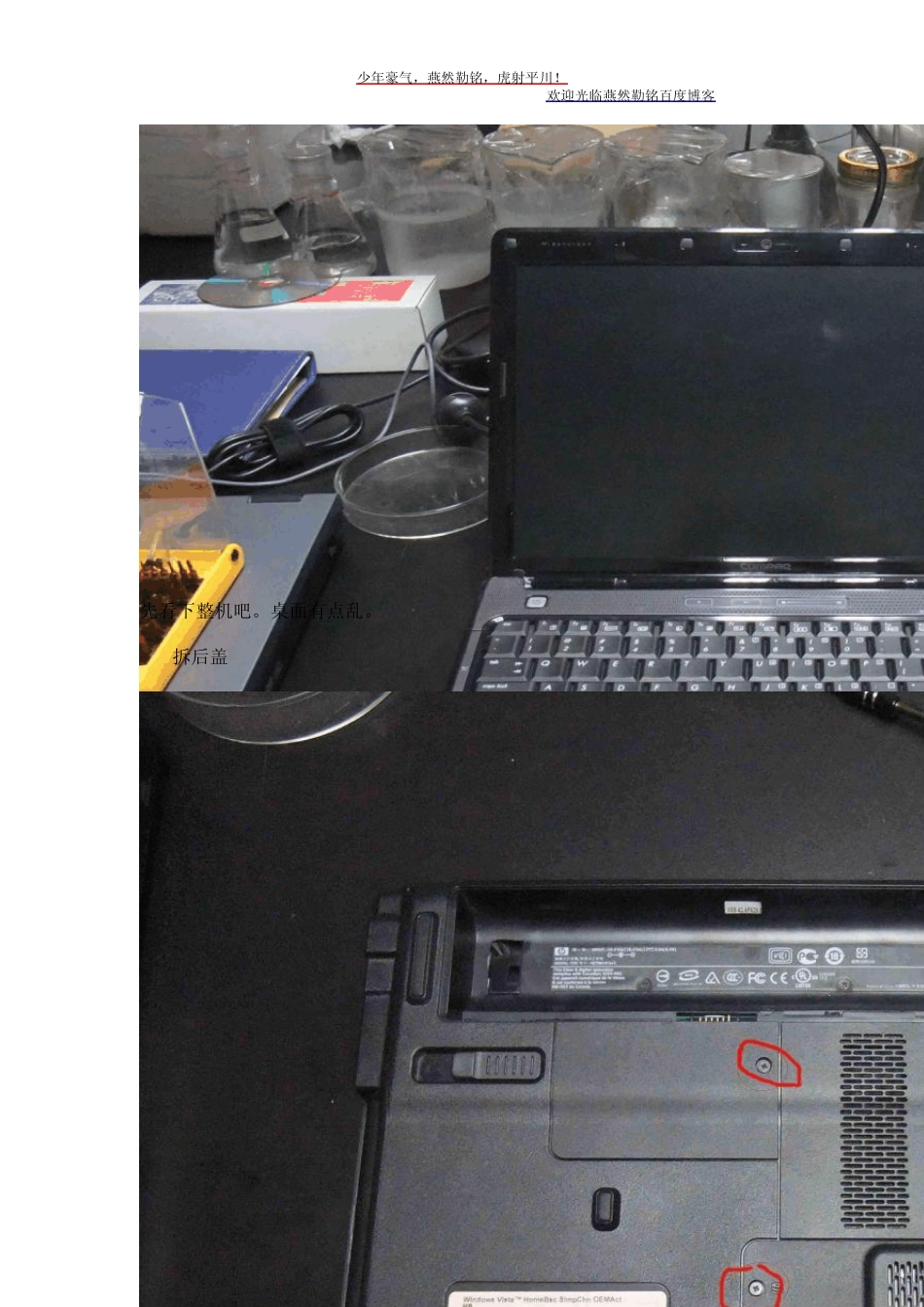

少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 惠普HP V3000拆机除尘 图文教程 惠普V3000系列是网友批评最多的一款花瓶机,这个机器拆起来也确实要比其他机器麻烦一些,感觉接线什么都比较多,很多接口不是那么好拆,估计没怎么动过手的同学还不敢下手。那么下面言归正传,开始拆机。 1.准备工具 其实蛮简单的,螺丝刀不需要太多,拆这个机器有ph1和ph0就够了。另外还要拆机的拨片,有些人用电话卡、指甲的也有,但是我觉得没这个好用,还要一个镊子和刷子。 2.拆机过程 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 先看下整机吧。桌面有点乱。 2.1拆后盖 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 机器上没装电池,女生怕重,把电池拆了,不过还是带电池好一些,万一断电什么的,可以保护下机器和你正在处理的文件。后盖还是比较容易,我想对大家都不是问题,把上面标的那些钉子拧下来就可以拆下三个后盖了。PS水平太差,随便画了一下,大家将就着看吧。 2.2拆无线网卡和硬盘 把照片上画红圈圈的钉子拧掉,向上拉起箭头位置的铝箔片,硬盘就下来了;无线网卡也是一样的,将上面的两条天线先拔掉,拧下螺丝,即可拆下网卡。 2.3拆机身螺丝 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 以上图中红圈圈所标示12颗螺丝的均为固定CD壳的固定螺丝,黄色标示的三颗螺丝为固定触摸压条的螺丝,绿色标示的三颗螺丝为固定键盘的。将以上的18个螺丝全部卸掉。还有三个蓝色的不知道是干嘛用的,在硬盘下面,为防万一,也拆下来了。 2.4拆键盘和压条 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 少年豪气,燕然勒铭,虎射平川! 欢迎光临燕然勒铭百度博客 这里要注意先拆键盘后拆压条哦!因为压条上有两个接口在键盘下面。拆键盘时要注意把键盘拉起来一点后朝屏的方向拉,因为键盘靠近掌托的位置有四个插口比较长,直接掰起来估计会搞歪掉。另外,注意别拉过了,键盘松了即可,然后见红圈圈位置的排线拆下,键盘就下来了。接下来用三角拨片将压条从绿色箭头位置翘起,翘松就好了。下面那个图中红圈圈的位...
