惠普M1005打印机的拆装(很详细)

惠普M1005打印机的拆装(很详细)_第1页
1/23
惠普M1005打印机的拆装(很详细)_第2页
2/23
惠普M1005打印机的拆装(很详细)_第3页
3/23

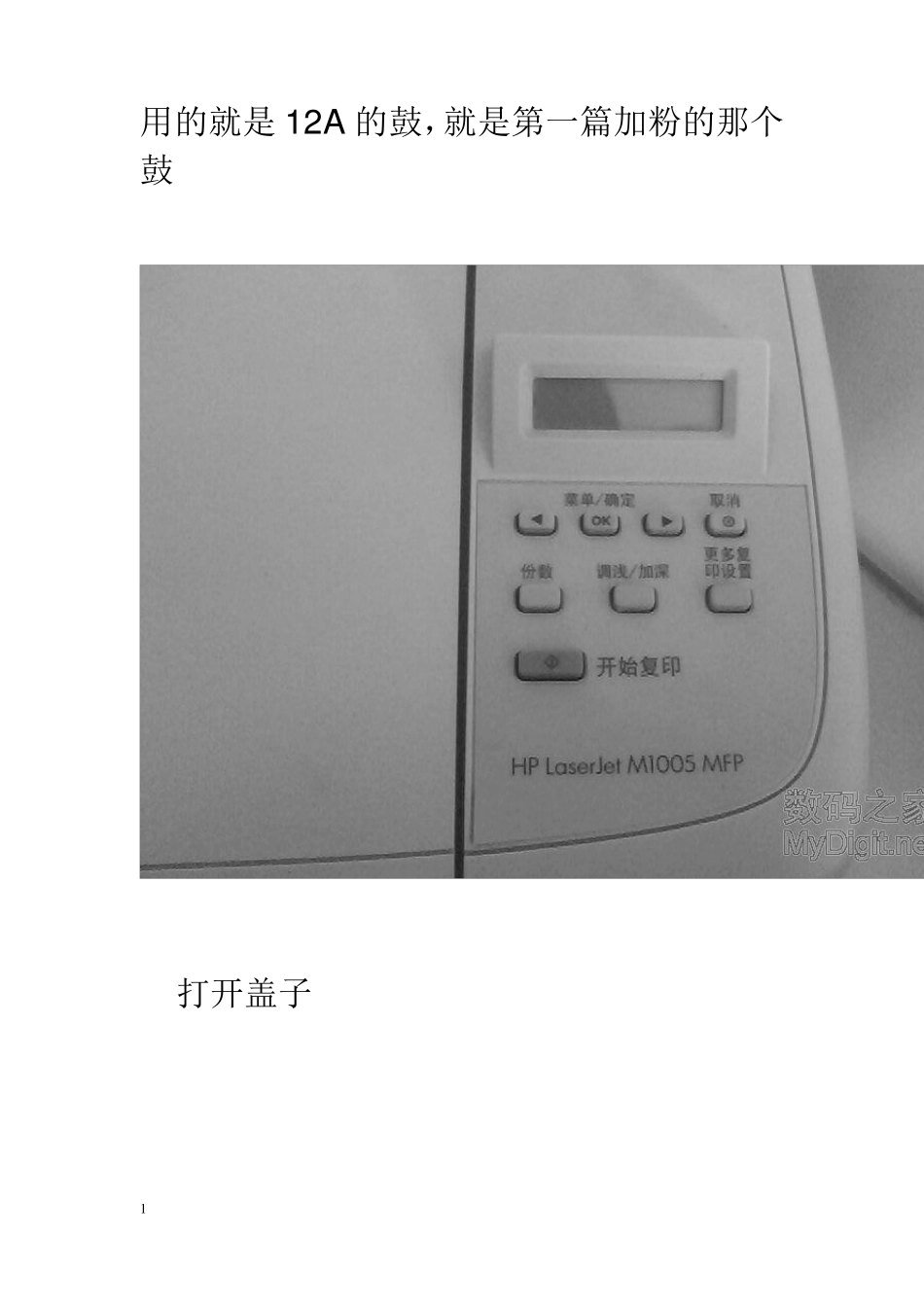

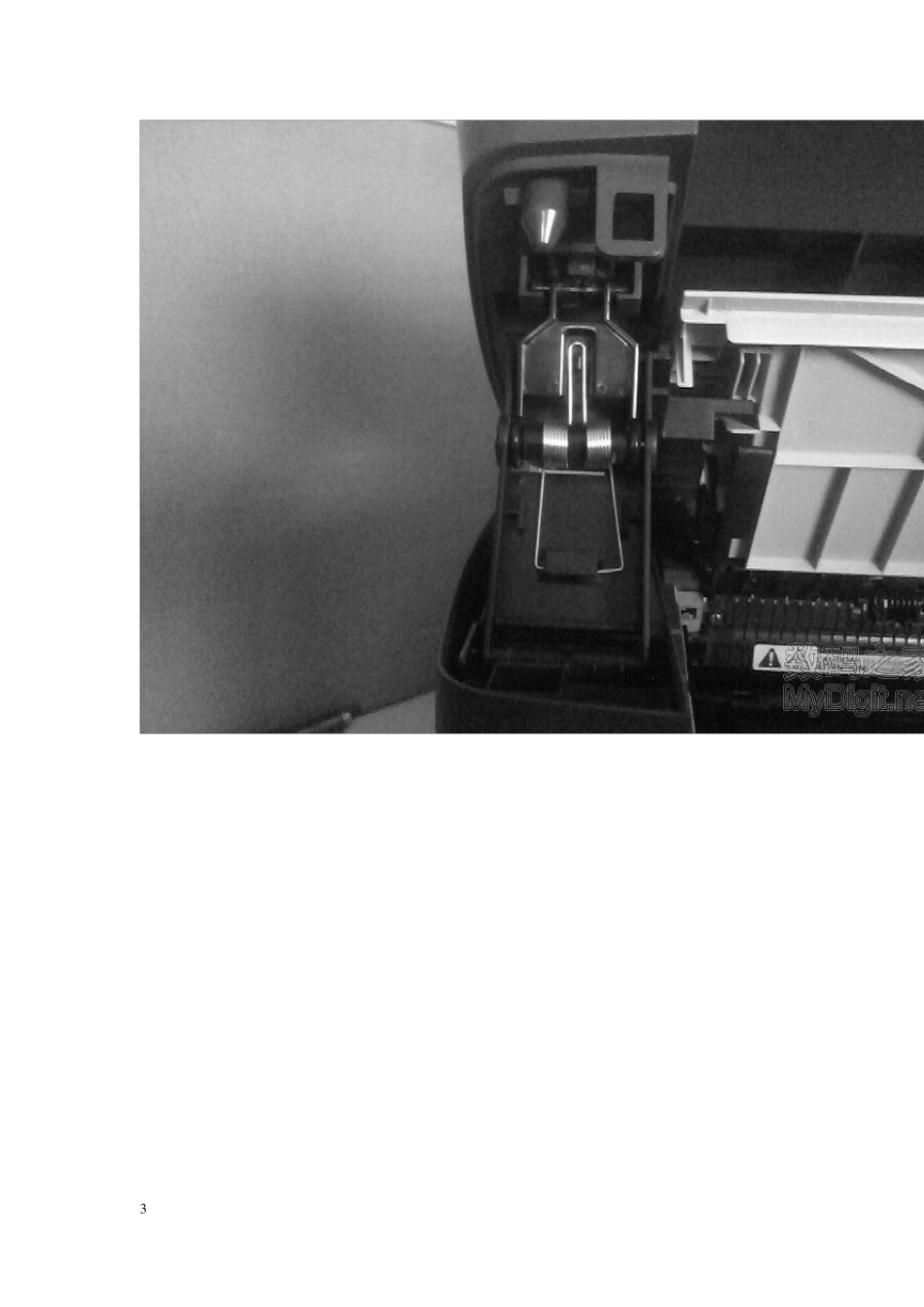

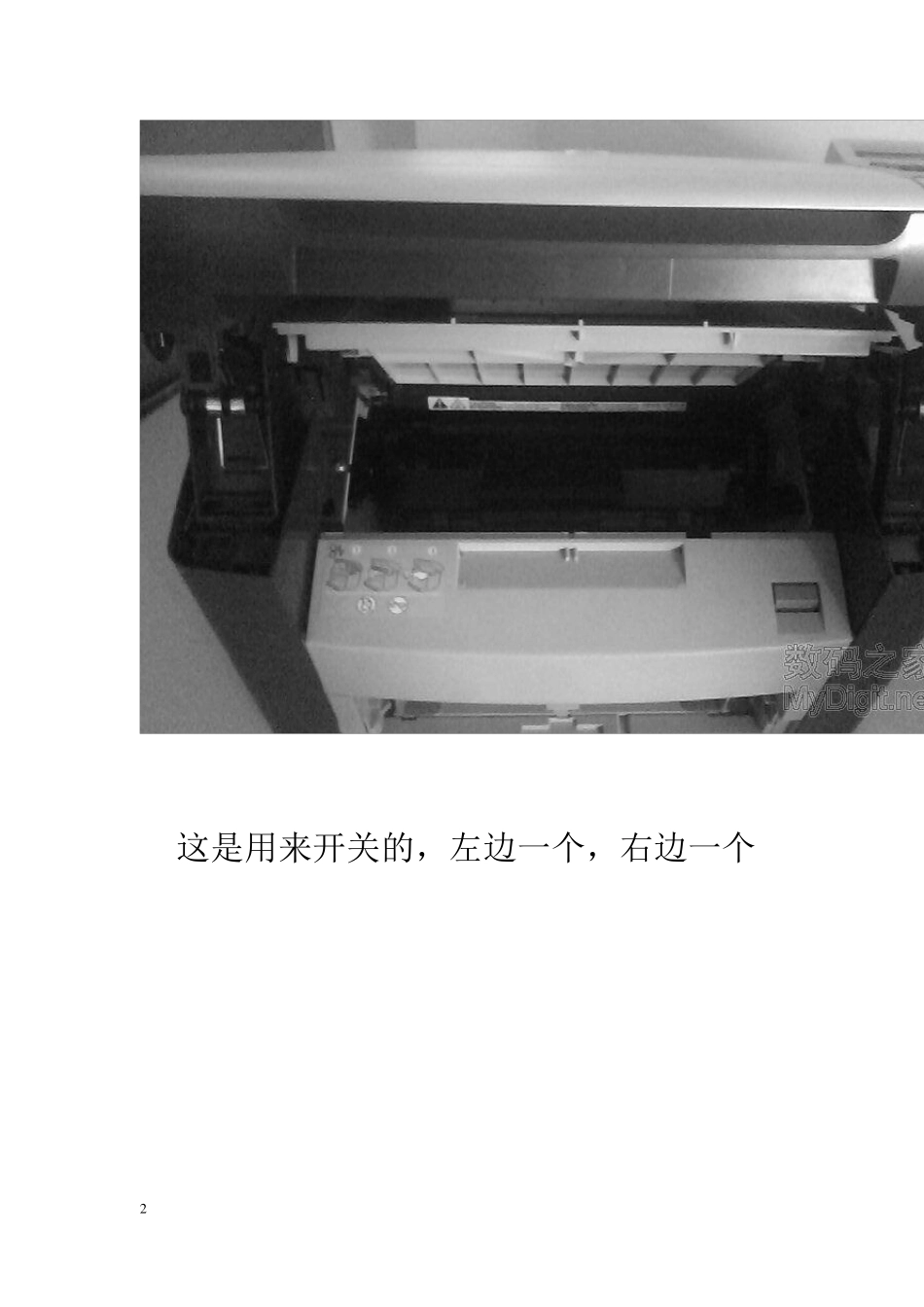

1 用的就是12A 的鼓,就是第一篇加粉的那个鼓 打开盖子 2 这是用来开关的,左边一个,右边一个 3 4 首先就是擦下这个,看见上面那个卡口没有 5 往上顶一下,就可以下下来了 6 然后是卡最上面那个板子的,连着卡鼓的齿轮。 7 右边往下按,往右就可以抽出来 8 在来下后背 9 看见那3 个螺丝,下下来后,双手托着下面,抬一下,就可以拿下来 这是连着面板的 2 条线 1 0 一条黑的,一条白的 在来下侧盖,看见下面的那个卡口了吧,顶一下,在来扒上面的就很轻松 1 1 下来了 1 2 这边是管面板的 1 3 轻轻一抽就可以了,从这里拿出来 1 4 上面第二层盖子一翻就开了 1 5 1 6 这是卡全面口子的 1 7 先把这按下去,在从上左右2 边往上拉,一起用劲往后抽就出来了 1 8 把这边的线全部抽掉 1 9 就是这样了 2 0 下左边2 个螺丝,右边一个 2 1 2 2 往上一拉就出来了 2 3
