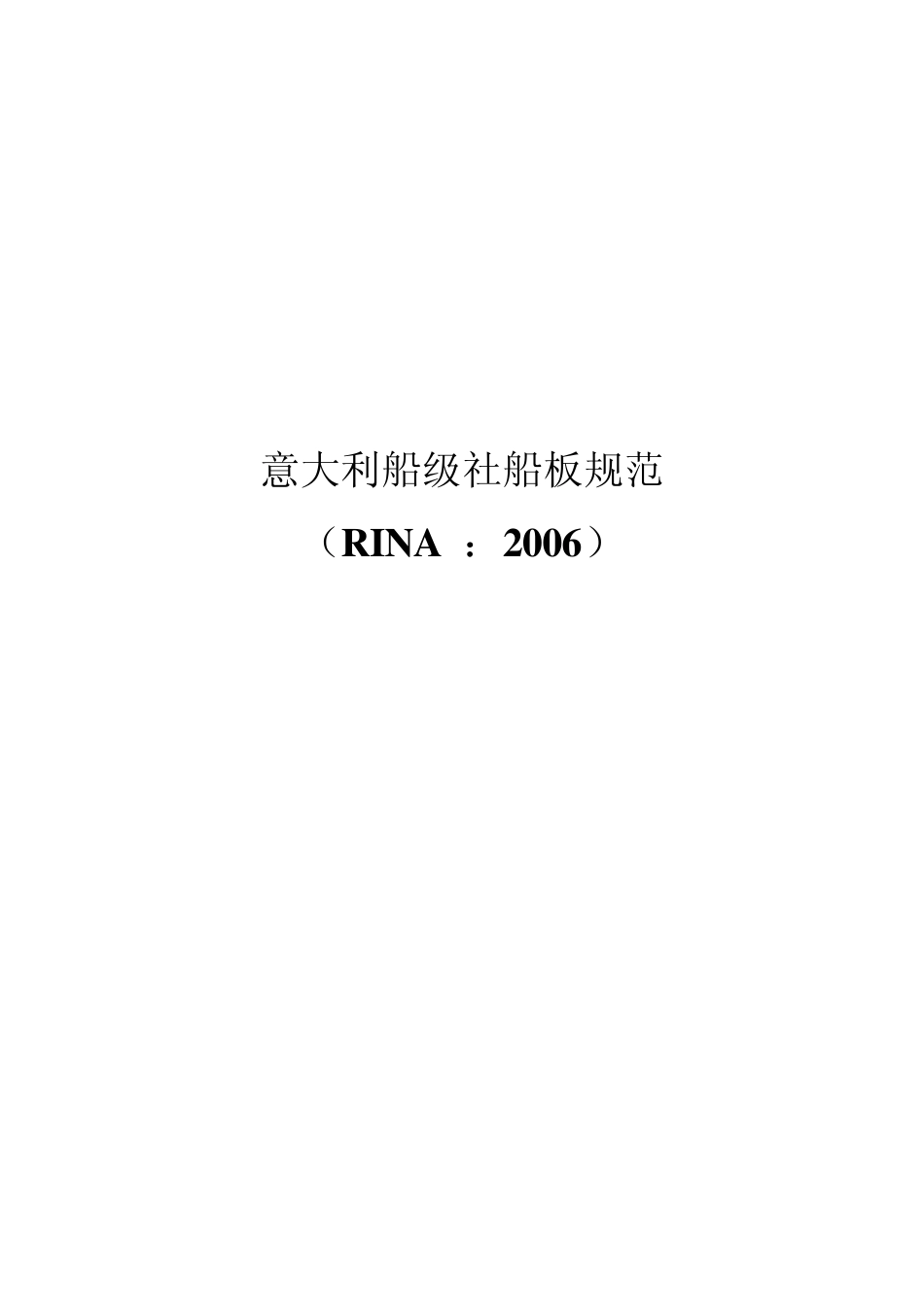

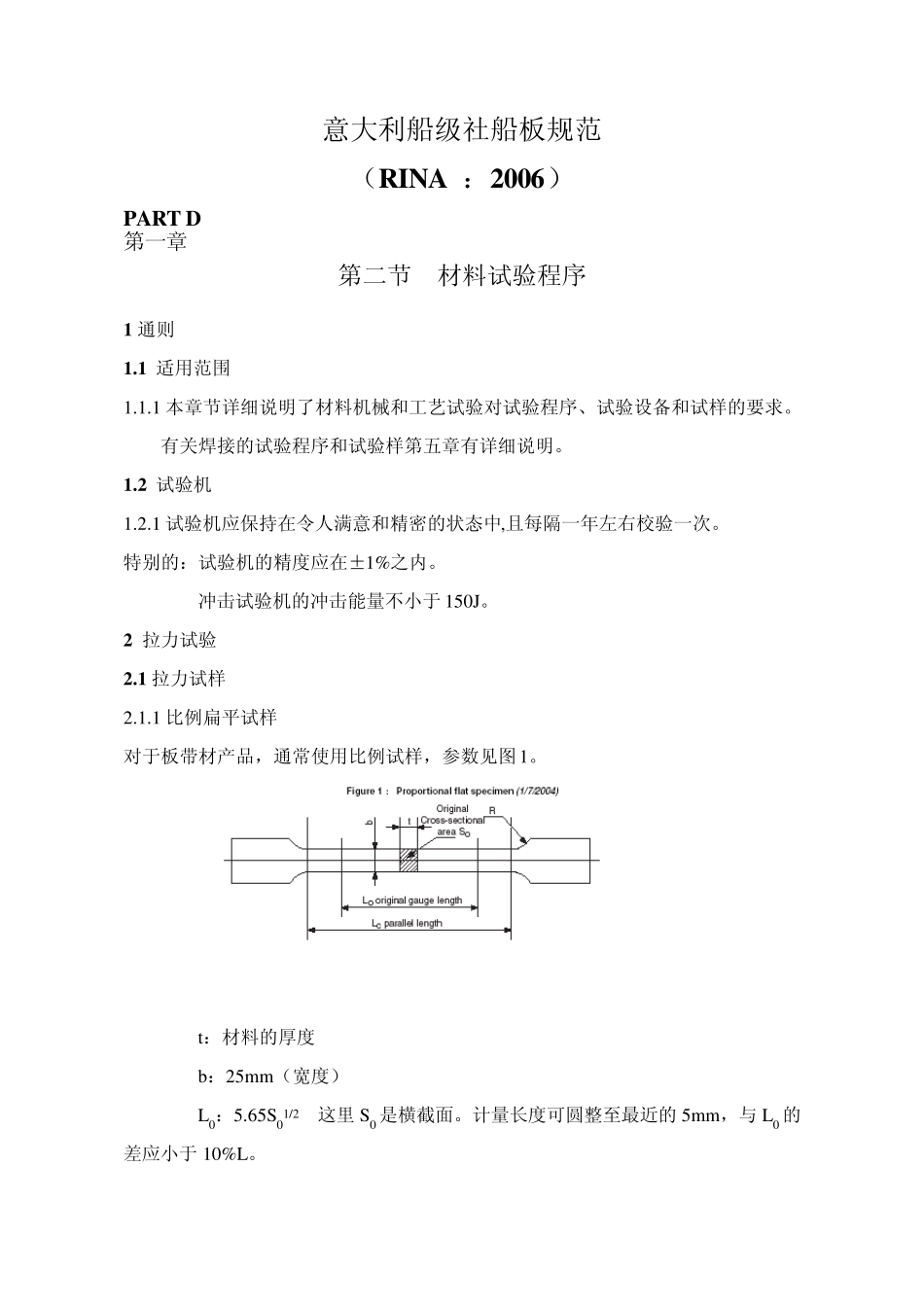

意大利船级社船板规范 (R IN A :2006) 意大利船级社船板规范 (RINA :2006) PART D 第一章 第二节 材料试验程序 1 通则 1.1 适用范围 1.1.1 本章节详细说明了材料机械和工艺试验对试验程序、试验设备和试样的要求。 有关焊接的试验程序和试验样第五章有详细说明。 1.2 试验机 1.2.1 试验机应保持在令人满意和精密的状态中,且每隔一年左右校验一次。 特别的:试验机的精度应在±1%之内。 冲击试验机的冲击能量不小于 150J。 2 拉力试验 2.1 拉力试样 2.1.1 比例扁平试样 对于板带材产品,通常使用比例试样,参数见图1。 t:材料的厚度 b:25mm(宽度) L0:5.65S01/2 这里 S0 是横截面。计量长度可圆整至最近的5mm,与 L0 的差应小于 10%L。 LC:L0+2 S01/2 R:25mm(过渡半径) 这种产品的拉伸试验样应保留产品的原始轧制面。当现成可用的试验机能力不足以用于全厚度试样时,则可在一轧制面进行机加工,使试件厚度减薄。 2.1.2 非比例扁平试样 对上面所提到的情况,也可以使用非比例试样,这种试样标距的长度为200mm,其它参数见图2。 t:材料的厚度 b:25mm 2.1.3 圆试样 象2.1.2 中提到的对于轧制产品包括棒材拉伸试验样应保留产品的原始轧制面,但是,通常情况下,当厚度大于或等于40mm 时,对于a=t的全厚度试样,当试验机能力不足时,也可以使用圆试样,说明见图3。 备注1:对于球墨铸铁和最小延伸率低于10%的材料,R≥1.5d 备注2:Lc=L0+d/2 2.1.4 圆试样直径 比例圆拉伸试样的直径通常为 10 或 14mm。然而,当不能切取正常试样尺寸时,直径可以为 8 或 6mm。 2.1.5 圆试样部位 在轧制产品(板材)厚度大于或等于 40mm 情况下,圆试样的轴心位于距轧制表面 1/4 厚度部位。 2 .2 试验程序 2.2.1 通则 由于不同钢种的需要,规定了以下试验参数: a) ReH:屈服应力(屈服点),N/mm2 b) Rp0.2- Rp1.0:验证应力(屈服强度),N/mm2 c) Rm:抗拉强度,N/mm2 d) A:伸长率,% e) Z:断面收缩率,% 2.2.2 屈服和验证应力的测定 在环境温度下进行的拉伸试验,对于有明显屈服现象的材料,屈服强度 ReH 就是显示盘上指针第一次停止并下落时,在试验设备上显示的载荷。除了奥氏体钢和双相不锈钢外,除非特别指明,碳钢、碳锰钢和合金钢产品都属于这种情况。对于没有象上面提到的有明显屈服现象的材料,按照适用的规范,应该测定 0.2%验证应...
