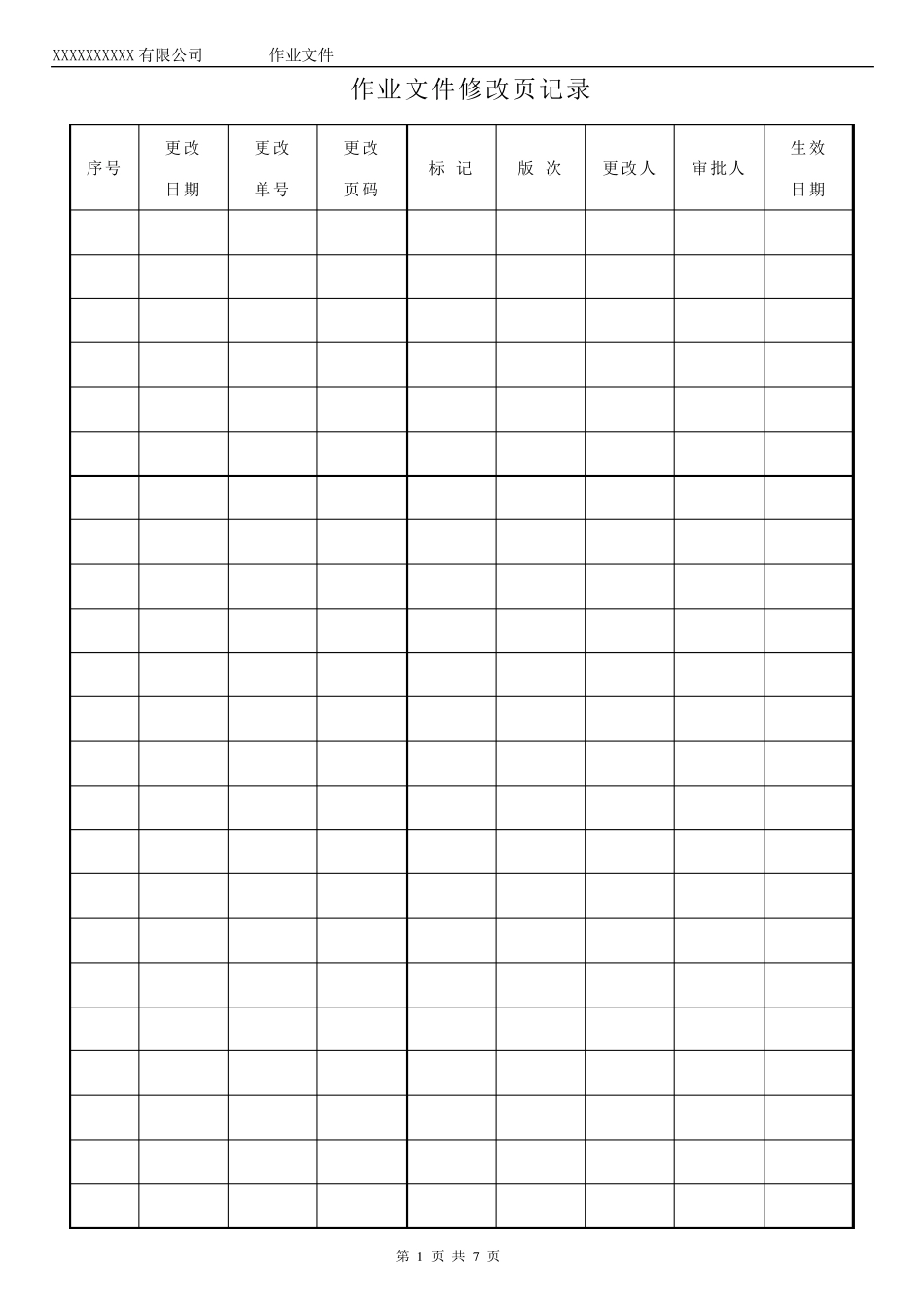

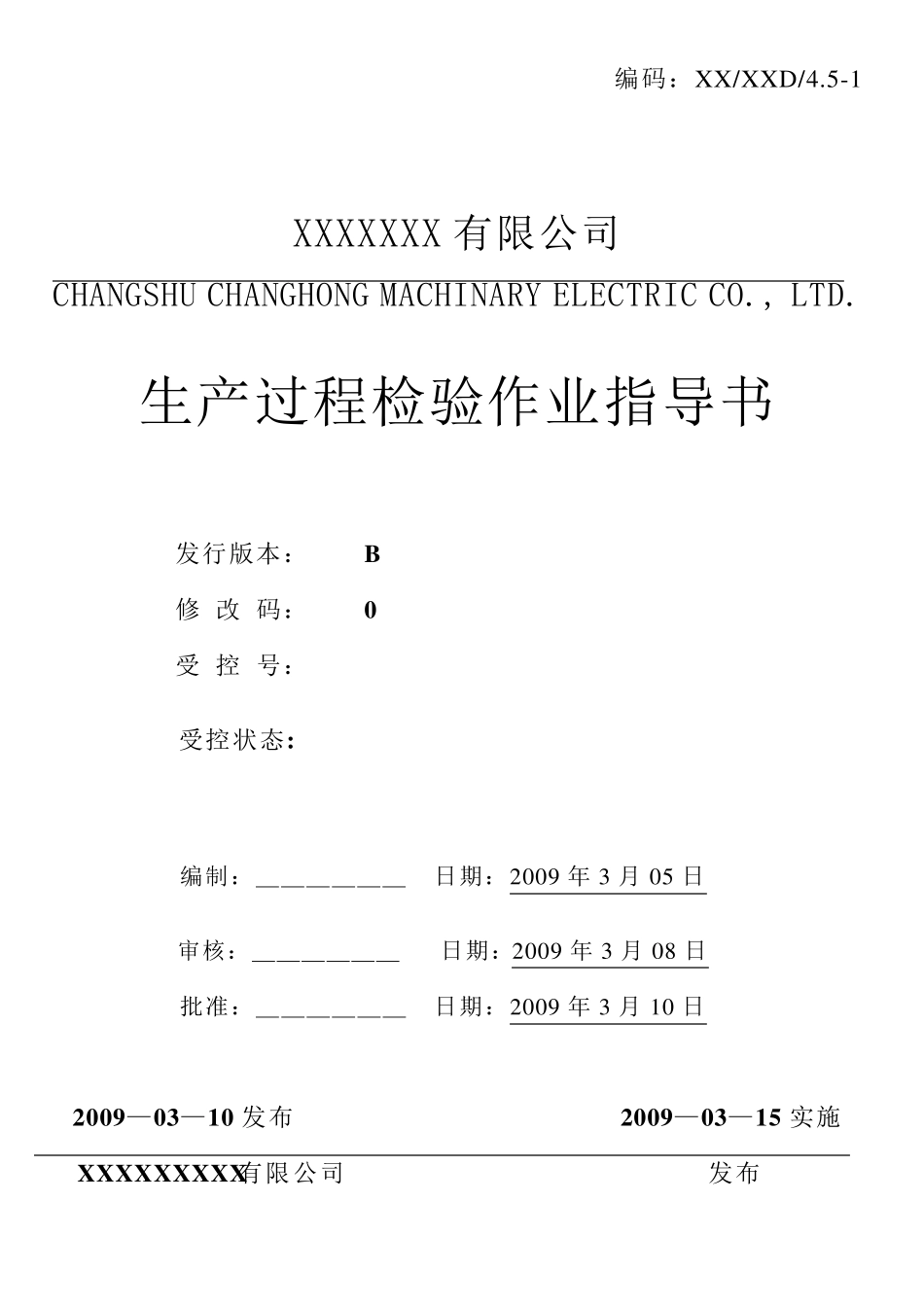

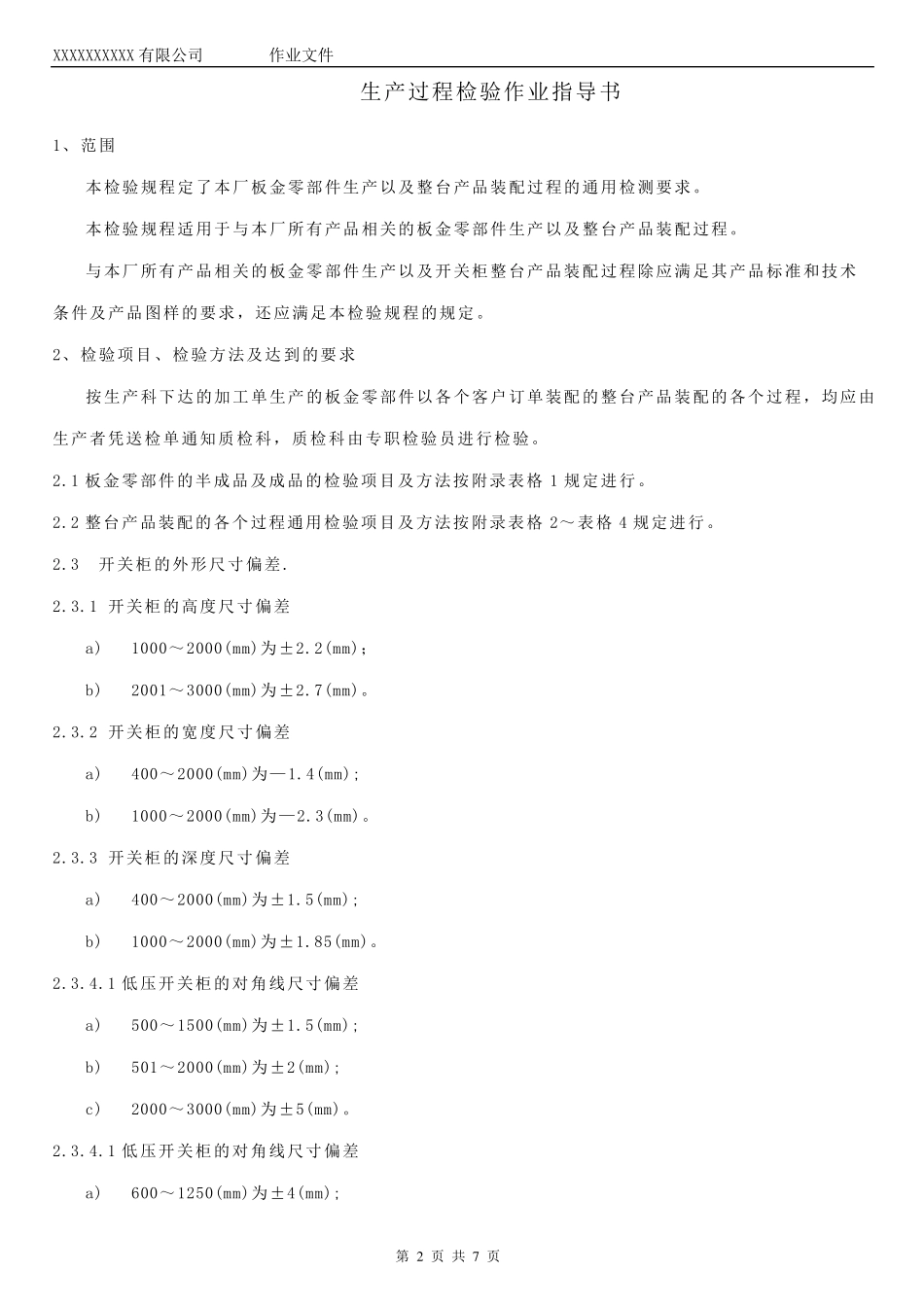

编码：X X /X X D /4.5-1 XXXXXXX 有限公司 CHANGSHU CHANGHONG MACHINARY ELECTRIC CO., LTD. 生产过程检验作业指导书 发行版本： B 修 改 码： 0 受 控 号： 受控状态: 编制：＿＿＿＿＿＿ 日期：2009 年3 月05 日 审核：＿＿＿＿＿＿ 日期：2009 年3 月08 日 批准：＿＿＿＿＿＿ 日期：2009 年3 月10 日 2009—03—10 发布 2009—03—15 实施 XXXXXXXXX有限公司 发布 XXXXXXXXXX 有限公司 作业文件 第 1 页 共 7 页 作业文件修改页记录 序号 更改 日期 更改 单号 更改 页码 标 记 版 次 更改人 审批人 生效 日期 XXXXXXXXXX 有限公司 作业文件 第 2 页 共 7 页 生产过程检验作业指导书 1、范围 本检验规程定了本厂板金零部件生产以及整台产品装配过程的通用检测要求。 本检验规程适用于与本厂所有产品相关的板金零部件生产以及整台产品装配过程。 与本厂所有产品相关的板金零部件生产以及开关柜整台产品装配过程除应满足其产品标准和技术 条件及产品图样的要求，还应满足本检验规程的规定。 2、检验项目、检验方法及达到的要求 按生产科下达的加工单生产的板金零部件以各个客户订单装配的整台产品装配的各个过程，均应由 生产者凭送检单通知质检科，质检科由专职检验员进行检验。 2.1 板金零部件的半成品及成品的检验项目及方法按附录表格1 规定进行。 2.2 整台产品装配的各个过程通用检验项目及方法按附录表格2～表格4 规定进行。 2.3 开关柜的外形尺寸偏差. 2.3.1 开关柜的高度尺寸偏差 a) 1000～2000(mm)为±2.2(mm)； b) 2001～3000(mm)为±2.7(mm)。 2.3.2 开关柜的宽度尺寸偏差 a) 400～2000(mm)为—1.4(mm); b) 1000～2000(mm)为—2.3(mm)。 2.3.3 开关柜的深度尺寸偏差 a) 400～2000(mm)为±1.5(mm); b) 1000～2000(mm)为±1.85(mm)。 2.3.4.1 低压开关柜的对角线尺寸偏差 a) 500～1500(mm)为±1.5(mm); b) 501～2000(mm)为±2(mm); c) 2000～3000(mm)为±5(mm)。 2.3.4.1 低压开关柜的对角线尺寸偏差 a) 600～1250(mm)为±4(mm); XXXXXXXXXX 有限公司 作业文件 第 3 页 共 7 页 b) 1251～2500(mm)为±6(mm); c) 2051～3500(mm)为±9(mm)。 2.3.5 开关柜的 门与门，门与挡板之间的间隙以同一缝隙应均匀，间隙与缝隙允许偏差为≤ 2mm 3 检验规则 3.1 对于批量大同一种板金零部件...
