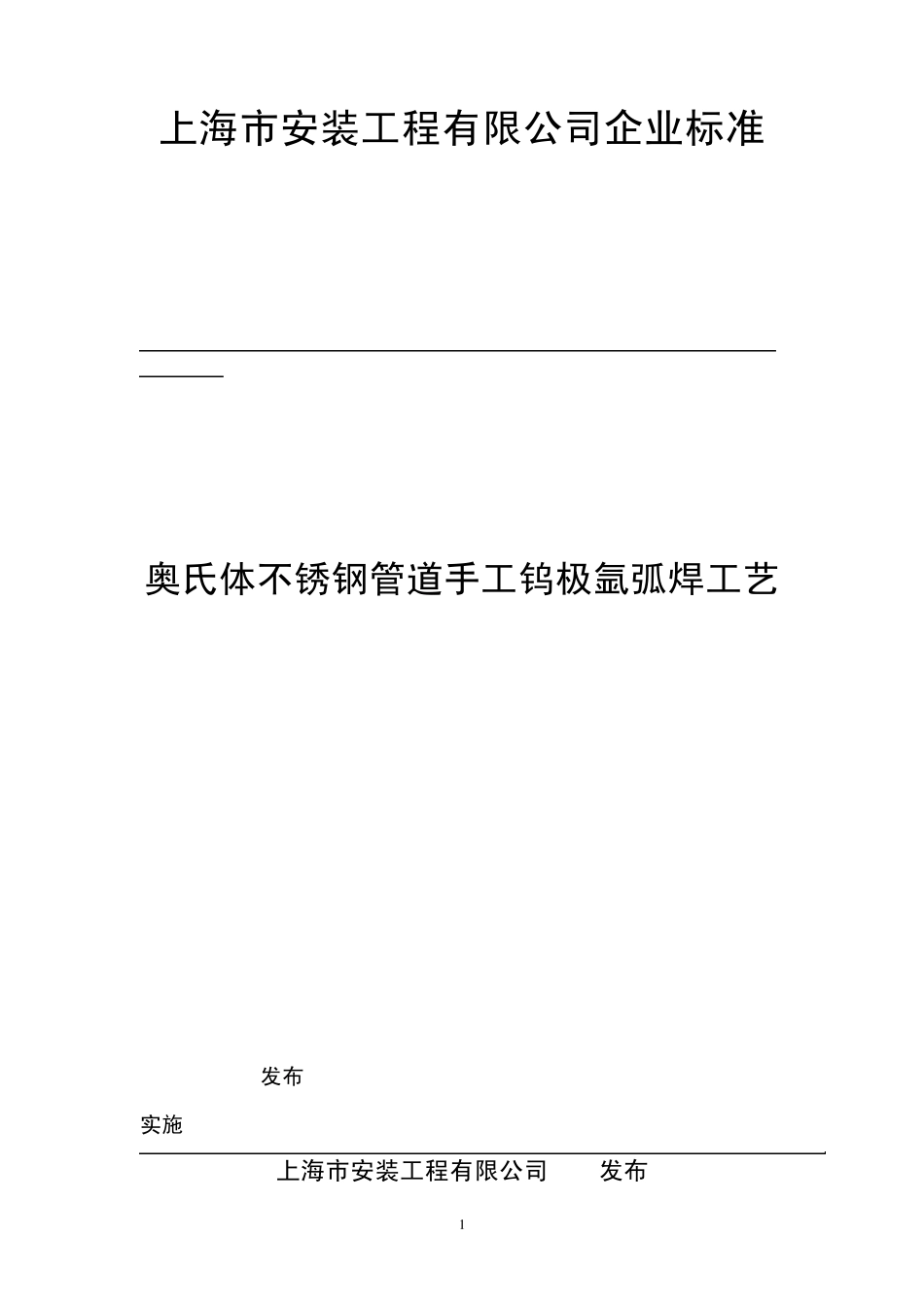

1 上海市安装工程有限公司企业标准 ZH-0.05-2005 奥氏体不锈钢管道手工钨极氩弧焊工艺 2005-09-05发布 2005-10-01实施 上海市安装工程有限公司 发布 2 目 次 前言 ……………………………………………………………………………………… Ⅲ 1 范围…………………………………………………………………………………… 1 2 规范性引用文件………………………………………………………………………… 1 3 工艺流程方框图………………………………………………………………………… 2 4 工艺过程………………………………………………………………………………… 3 5 职业健康与安全技术措施……………………………………………………………… 6 6 主要施工机具…………………………………………………………………………… 6 附录A（规范性附录）常用不锈钢焊接材料的选用……………………………………… 7 3 前 言 为适应已修订国标，使奥氏体不锈钢管道手工钨极氩弧焊工艺符合国标的规定，特编制 本工艺。 执行本工艺时，应同时执行GB50184-93《工业金属管道工程质量检验评定标准》。 本工艺自生效之日起，同时替代原 [ ZH-0.05-1999《奥氏体不锈钢管道手工钨极氩弧焊 工艺》]。 本工艺的附录A 是规范性附录。 本工艺由科技部归口 本工艺起草单位： 公司科技部 本工艺主要起草人：姚 网 本工艺主要审核人：朱 斌 吴志祥 本工艺从2005 年 10 月 1 日起实施。 4 奥氏体不锈钢管道手工钨极氩弧焊工艺 1 范围 本工艺适用于石油、 化 工、 电 力 、 冶 金 、 机 械 等 行 业 的 奥 氏 体 不 锈 钢（ 0Cr1819Ni90Cr18Ni9Ti,00Cr18Ni10,00Cr19Ni11,0Cr17Ni12Mo2,0Cr18Ni12Mo2Ti,0C19Ni13Mo3,0Cr18Ni12Mo3Ti,00Cr17Ni14Mo2 等）小直径管道及大直径管道打底手工钨极氩弧焊接。其它行业的奥氏体不锈钢管道的手工钨极氩弧焊接，可参照本工艺执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有文件的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 GB5306-85 特种作业人员安全技术考核管理规则 GB3323-87 钢熔化焊对接接头射线照相和质量分级 GB11345-89 钢焊缝手工...
