戴尔Dell灵越Inspiron1320官方拆机图解维修手册

戴尔Dell灵越Inspiron1320官方拆机图解维修手册_第1页
1/23
戴尔Dell灵越Inspiron1320官方拆机图解维修手册_第2页
2/23
戴尔Dell灵越Inspiron1320官方拆机图解维修手册_第3页
3/23

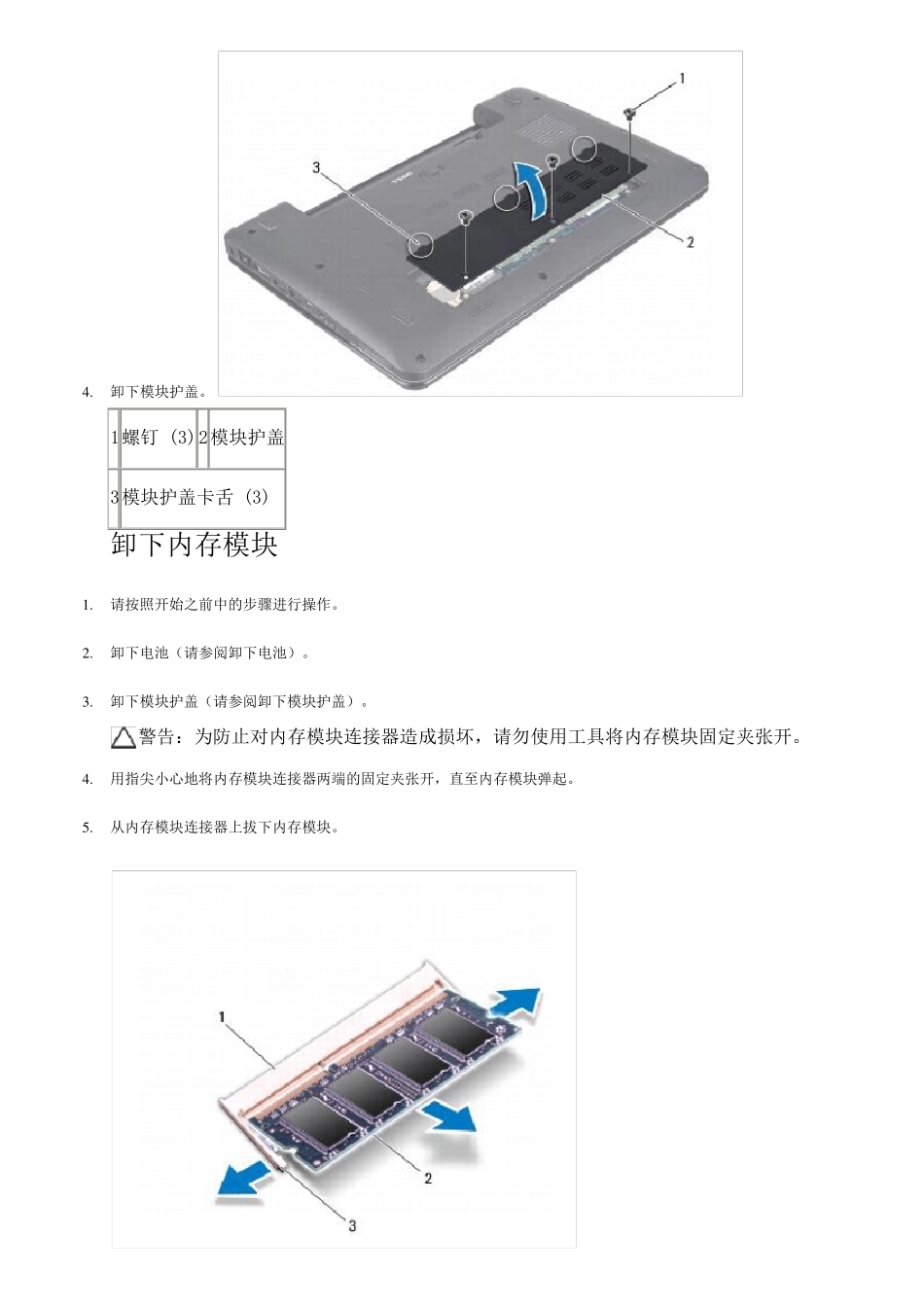

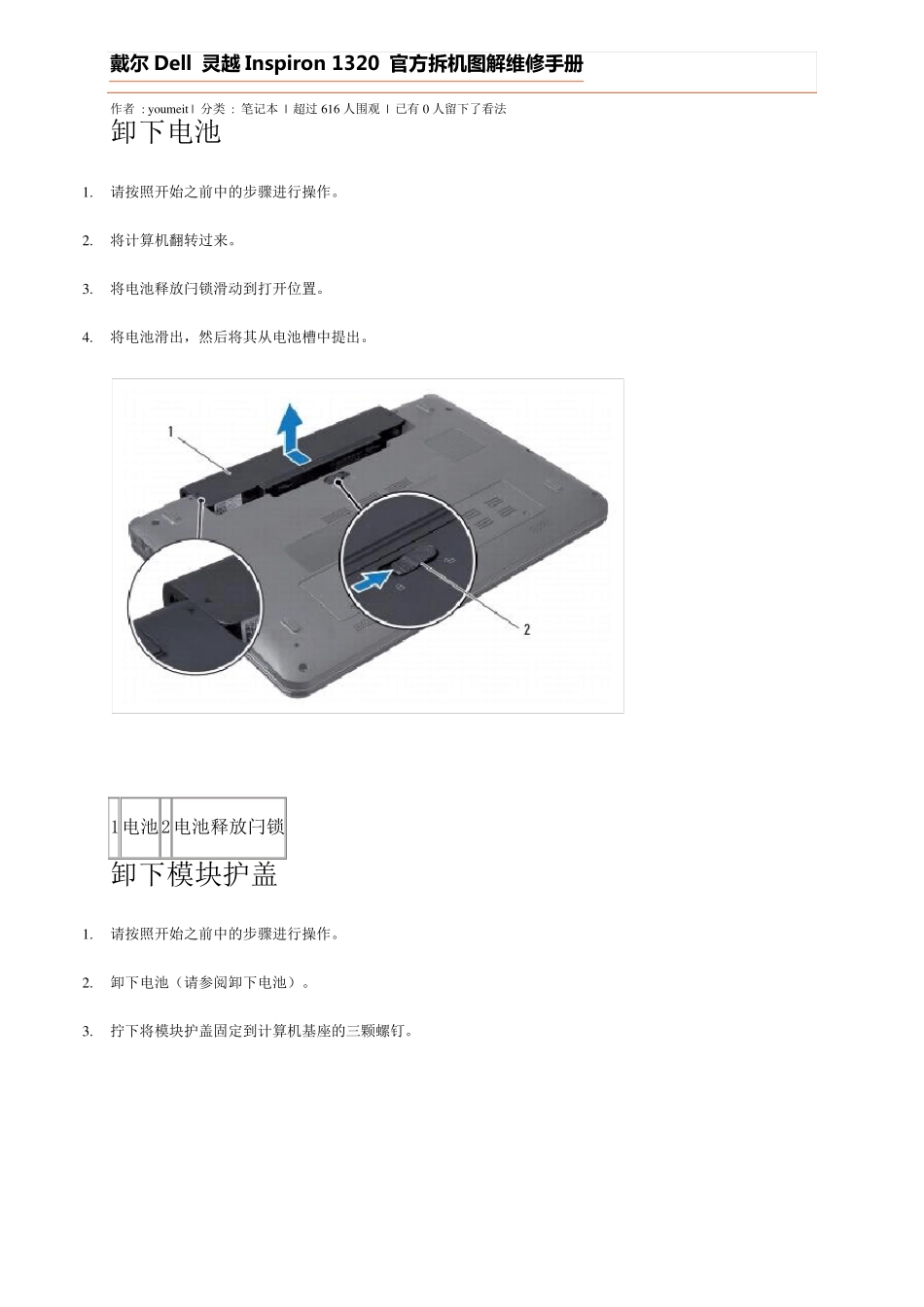

戴 尔 Dell 灵 越 Inspiron 1320 官 方 拆 机 图 解 维 修手册 作者 : youmeit | 分类 : 笔记本 | 超过 616 人围观 | 已有 0 人留下了看法 卸下电池 1. 请按照开始之前中的步骤进行操作。 2. 将计算机翻转过来。 3. 将电池释放闩锁滑动到打开位置。 4. 将电池滑出,然后将其从电池槽中提出。 1 电池 2 电池释放闩锁 卸下模块护盖 1. 请按照开始之前中的步骤进行操作。 2. 卸下电池(请参阅卸下电池)。 3. 拧下将模块护盖固定到计算机基座的三颗螺钉。 4 . 卸下模块护盖。 1 螺钉 (3) 2 模块护盖 3 模块护盖卡舌 (3) 卸下内存模块 1 . 请按照开始之前中的步骤进行操作。 2 . 卸下电池(请参阅卸下电池)。 3 . 卸下模块护盖(请参阅卸下模块护盖)。 警告:为防止对内存模块连接器造成损坏,请勿使用工具将内存模块固定夹张开。 4 . 用指尖小心地将内存模块连接器两端的固定夹张开,直至内存模块弹起。 5 . 从内存模块连接器上拔下内存模块。 1 内存模块连接器 2 内存模块 3 固定夹 (2) 卸下小型插卡 1 . 请按照开始之前中的说明进行操作。 2 . 卸下电池(请参阅卸下电池)。 3 . 卸下模块护盖(请参阅卸下模块护盖)。 4 . 从小型插卡上拔下天线电缆。 1 小型插卡 2 螺钉 3 天线电缆 (2) 5 . 拧下将小型插卡固定到系统板的螺钉。 6 . 将小型插卡从系统板连接器中提出。 卸下币形电池 1 . 请按照开始之前中的步骤进行操作。 2 . 卸下电池(请参阅卸下电池)。 3 . 卸下模块护盖(请参阅卸下模块护盖)。 4 . 使用塑料划片轻轻地将币形电池撬出。 1 币形电池 2 塑料划片 卸下中心控制护盖 1 . 请按照开始之前中的步骤进行操作。 2 . 卸下电池(请参阅卸下电池)。 3 . 拧下将中心控制护盖固定到计算机基座的螺钉。 4 . 将计算机翻转过来并把显示屏打开到最大程度。 警告:卸下中心控制护盖时请格外小心。此护盖极易损坏。 5 . 使用塑料划片从计算机背面撬开中心控制护盖。 6 . 将中心控制护盖提离计算机。 1 中心控制护盖 卸下键盘 1 . 请按照开始之前中的步骤进行操作。 2 . 卸下电池(请参阅卸下电池)。 3 . 卸下中心控制护盖(请参阅卸下中心控制护盖)。 4 . 拧下将键盘固定至计算机基座的螺钉。 警告:键盘的键帽容易损坏和脱落,装回它们也比较费时。卸下和处理键盘...
