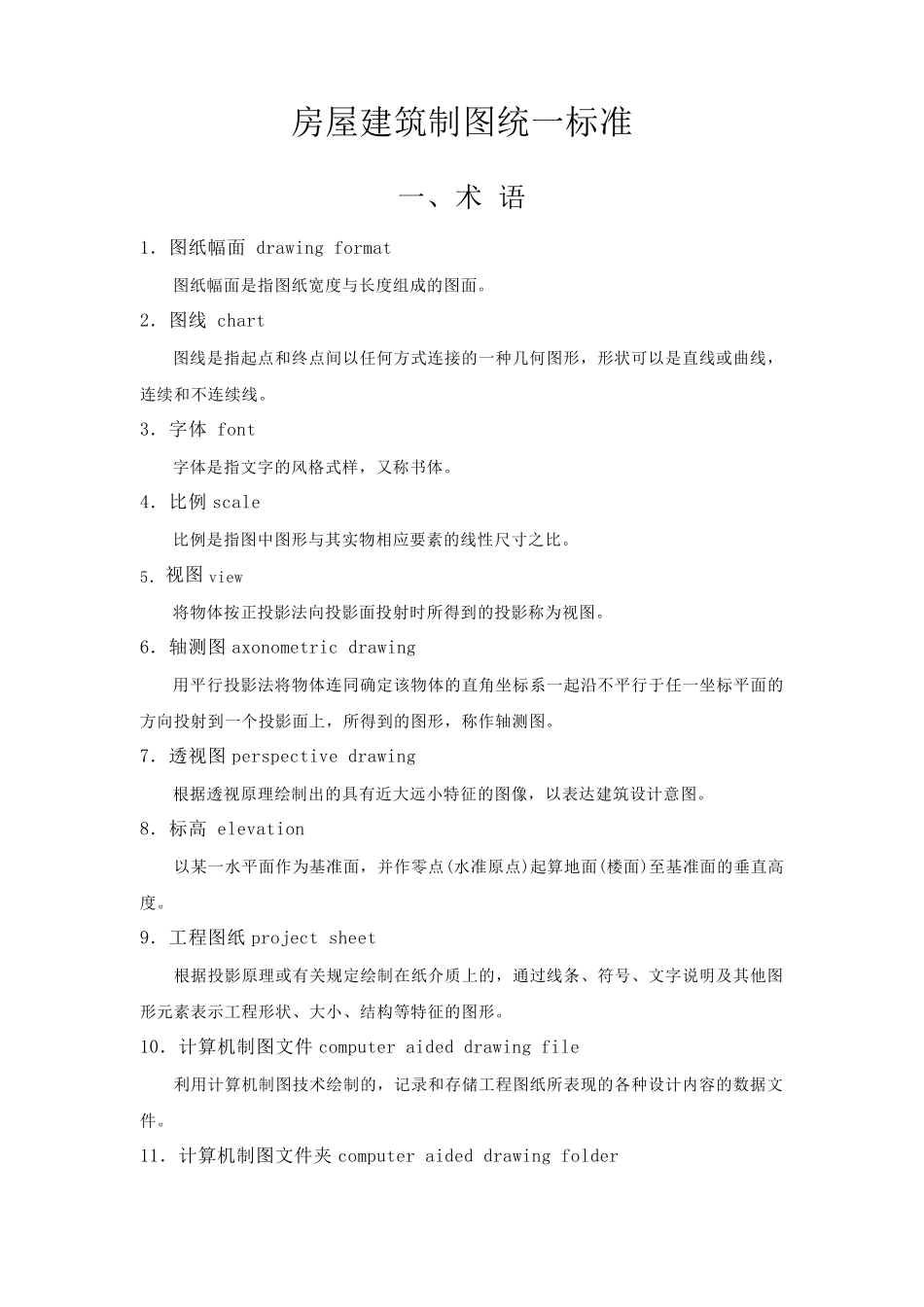

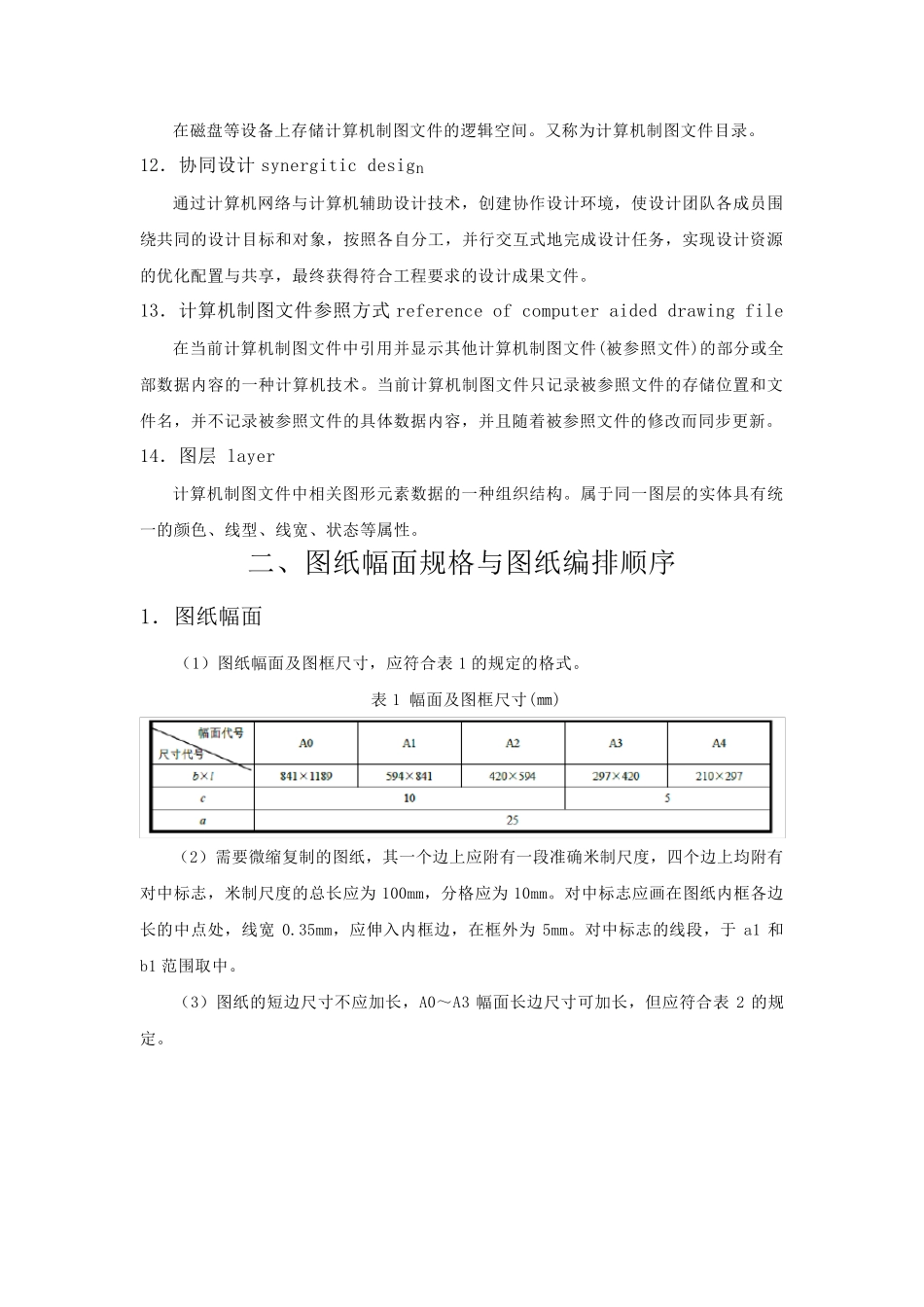

房屋建筑制图统一标准 一、术 语 1．图纸幅面 drawing format 图纸幅面是指图纸宽度与长度组成的图面。 2．图线 chart 图线是指起点和终点间以任何方式连接的一种几何图形，形状可以是直线或曲线，连续和不连续线。 3．字体 font 字体是指文字的风格式样，又称书体。 4．比例 scale 比例是指图中图形与其实物相应要素的线性尺寸之比。 5．视图view 将物体按正投影法向投影面投射时所得到的投影称为视图。 6．轴测图axonometric drawing 用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上，所得到的图形，称作轴测图。 7．透视图perspective drawing 根据透视原理绘制出的具有近大远小特征的图像，以表达建筑设计意图。 8．标高 elevation 以某一水平面作为基准面，并作零点(水准原点)起算地面(楼面)至基准面的垂直高度。 9．工程图纸 project sheet 根据投影原理或有关规定绘制在纸介质上的，通过线条、符号、文字说明及其他图形元素表示工程形状、大小、结构等特征的图形。 10．计算机制图文件computer aided drawing file 利 用计算机制图技 术绘制的，记 录 和存 储 工程图纸所表现 的各 种设计内 容 的数 据文件。 11．计算机制图文件夹computer aided drawing folder 在 磁 盘 等 设 备 上 存 储 计 算 机 制 图 文 件 的 逻 辑 空 间 。 又 称 为 计 算 机 制 图 文 件 目 录 。 12． 协 同 设 计synergitic design 通 过 计 算 机 网 络 与 计 算 机 辅 助 设 计 技 术 ， 创 建 协 作 设 计 环 境 ， 使 设 计 团 队 各 成 员 围绕 共 同 的 设 计 目 标 和 对 象 ， 按 照 各 自 分 工 ， 并 行 交 互 式 地 完 成 设 计 任 务 ， 实 现 设 计 资 源的 优 化 配 置 与 共 享 ， 最 终 获 得 符 合 工 程 要 求 的 设 计 成 果 文 件 。 13． 计 算 机 制 图 文 件 参 照 方 式reference of computer aided drawing file 在 当 前 计 算 机 制 图 文 件 中 引 用 并 显 示 其 他 计 算 机 制 图 文 件 (被 参 照 文 件 )的 部 分 或 全部 数 据 内 容 的 一 种 计 算 机 技 术 。 当 前 计 算 机 制 图 文...
