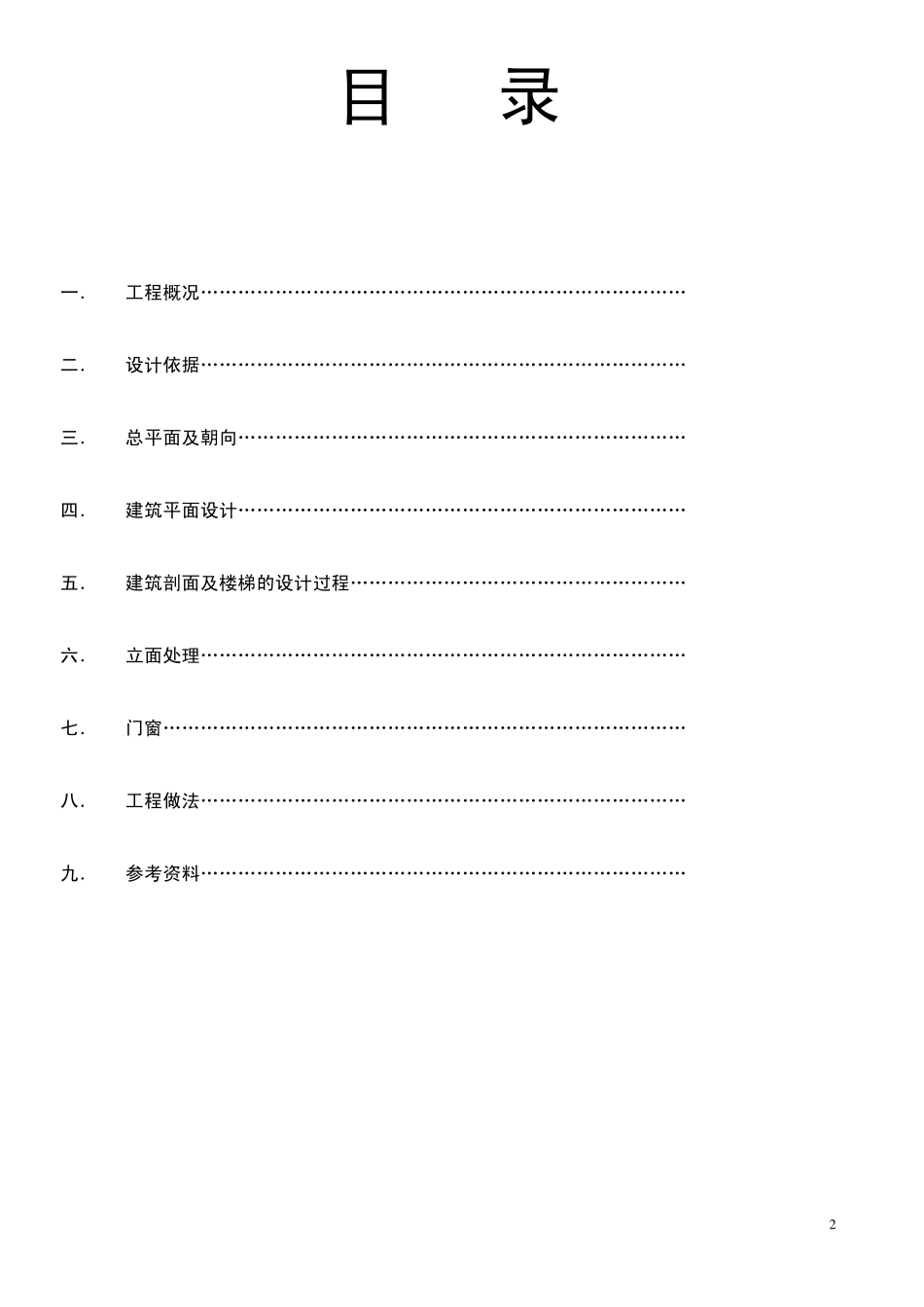

2 目 录 一． 工程概况……………………………………………………………………3 二． 设计依据……………………………………………………………………3 三． 总平面及朝向………………………………………………………………4 四． 建筑平面设计………………………………………………………………4 五． 建筑剖面及楼梯的设计过程………………………………………………4 六． 立面处理……………………………………………………………………5 七． 门窗…………………………………………………………………………5 八． 工程做法……………………………………………………………………6 九． 参考资料……………………………………………………………………7 3 一 .工程概况 (1)建设单位：天津市佳宝有限公司 (2)工程项目：厂区办公楼 办公楼各房间使用面积如下： a.会议室 使用面积60.00 ㎡ 共一间 b.活动室 使用面积60.00 ㎡ 共一间 c.办公室 使用面积21.60 ㎡ 共 33 间 (3) 建筑面积: 1565.3088 ㎡，建筑层高为3.6m。 (4) 层数：三层 (5) 建筑形式：砖混结构 (6) 工程使用年限：50 年 (7) 消防裂度：7 度 (8) 防火等级：2 级 二．设计依据 1.使用功能 设计内容为工厂的行政办公楼，是民用建筑，其空间尺寸和门洞、栏杆的高度、走道、楼梯、踏步的宽度，家具尺寸及建筑内部使用空间的尺度都与人体尺度及人体活动所需要的空间尺寸直接或间接有关。 2.自然条件 根据天津市佳宝有限公司所在地的自然条件，充分考虑该地区的温度、湿度、日照、风向等。 地表土为新近人工填土层，强度低且不均，不能利用。地表层以下为粉质粘土，厚度1.5-5.0m，层顶标高为 -0.7-1.09m，其主要物理力学指标较好。可作为该场地天然地基基础持力层。地基承载力标准值为130KN/m2。地水冰冻深度为0.5m。场地静止水位埋深在2m 左右，地下水为弱碱性水，对混凝土结构钢筋不具备腐蚀性。冬季室外温度为-120C。最大降雨量为130mm。另外，达港路中心大沽高程为2.900mm。要求新建办公楼首层标高为大沽高程为3.550m。 3.依据国家和地方现行有关的标准规范： 《工程建设标准强制性条文》（房屋建筑部分） 《公共建筑节能设计标准》GB50189-2005 《民用建筑设计通则》GB50352-2005 《建筑设计防火规范》GB50016-2006 《办公建筑设计规范》JGJ67-89 《建筑内部装修设计防火规范》GB50222-95 《建筑抗震设计...
