房屋建筑施工全过程图解(图片,非常直观)

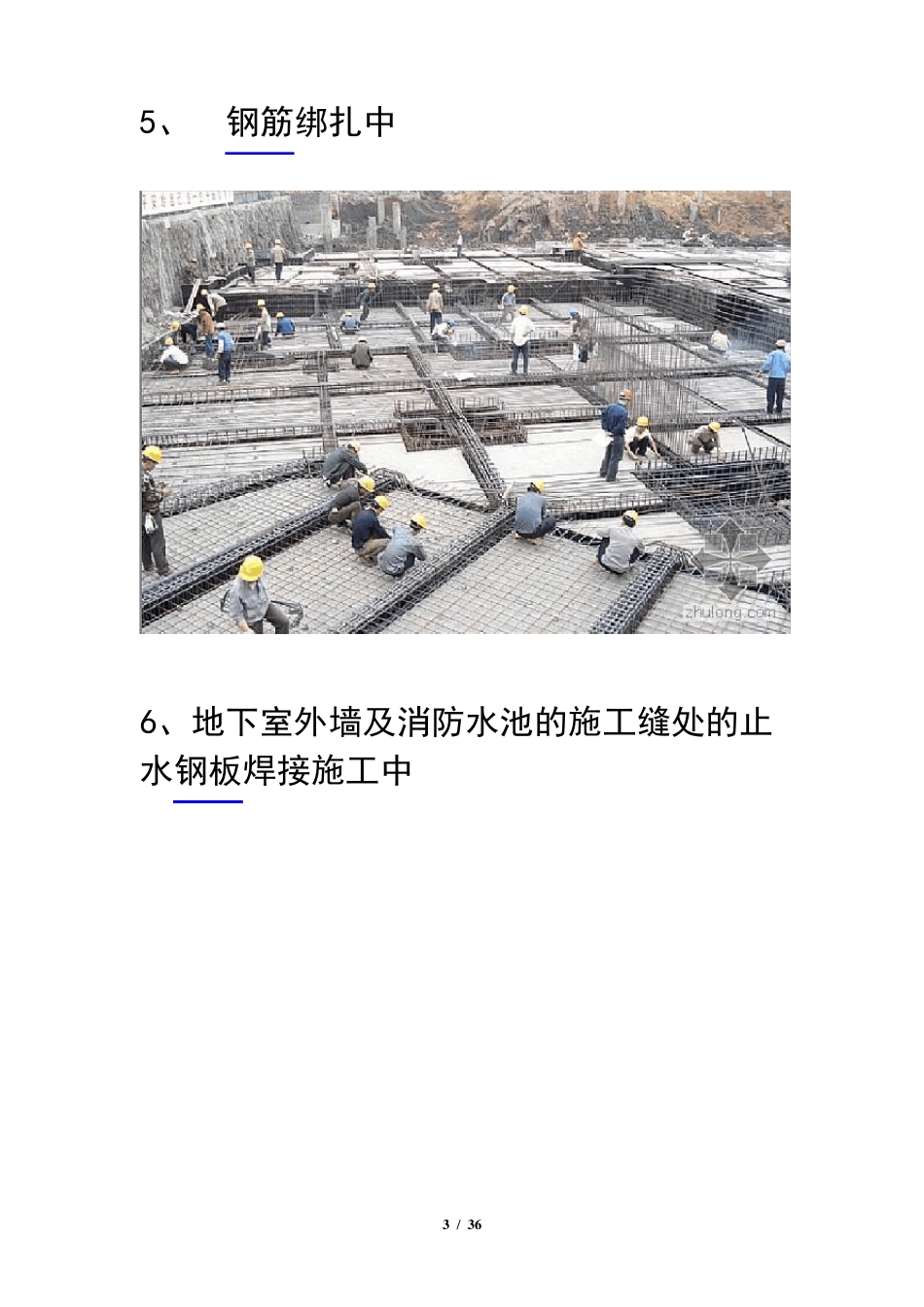

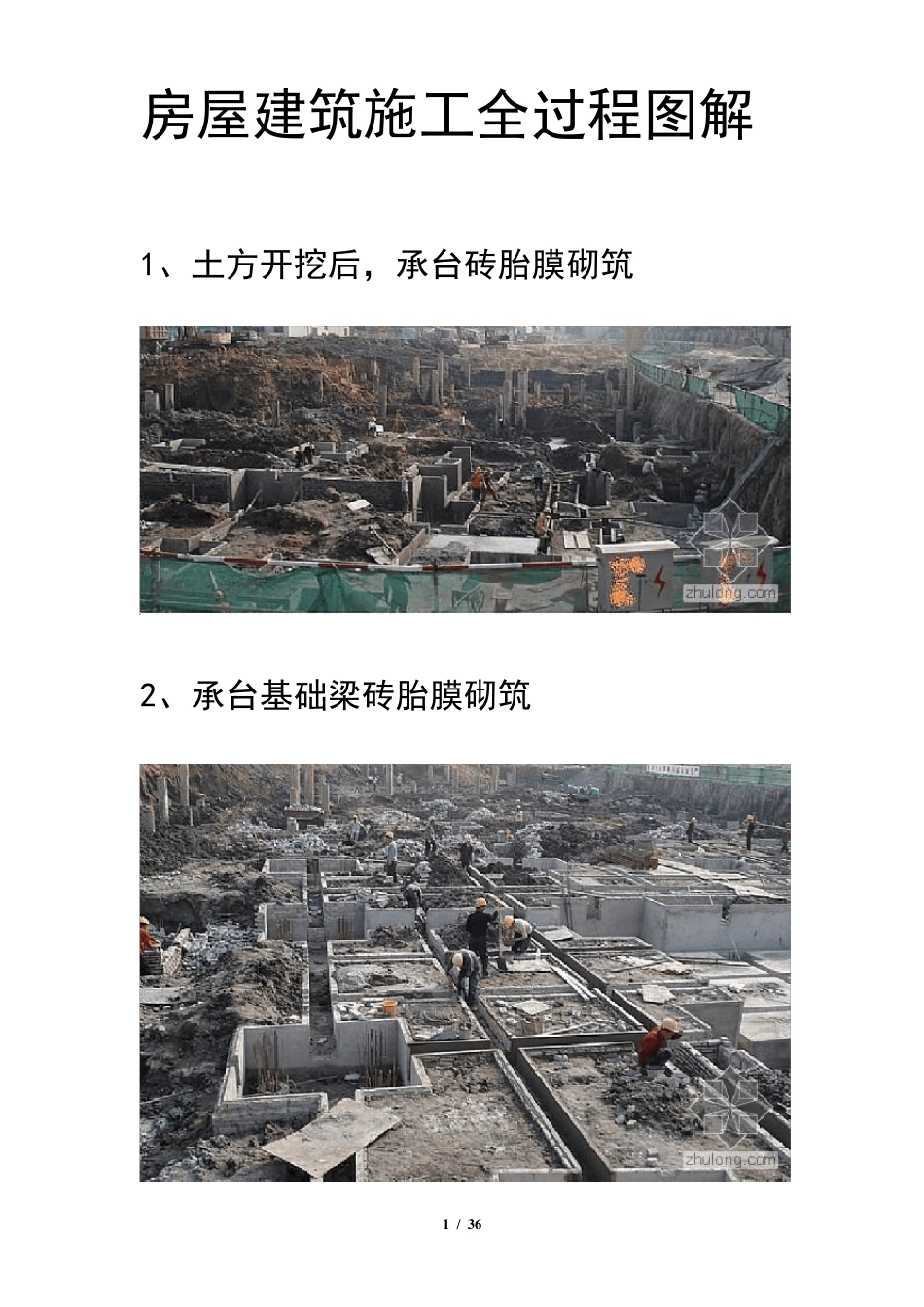

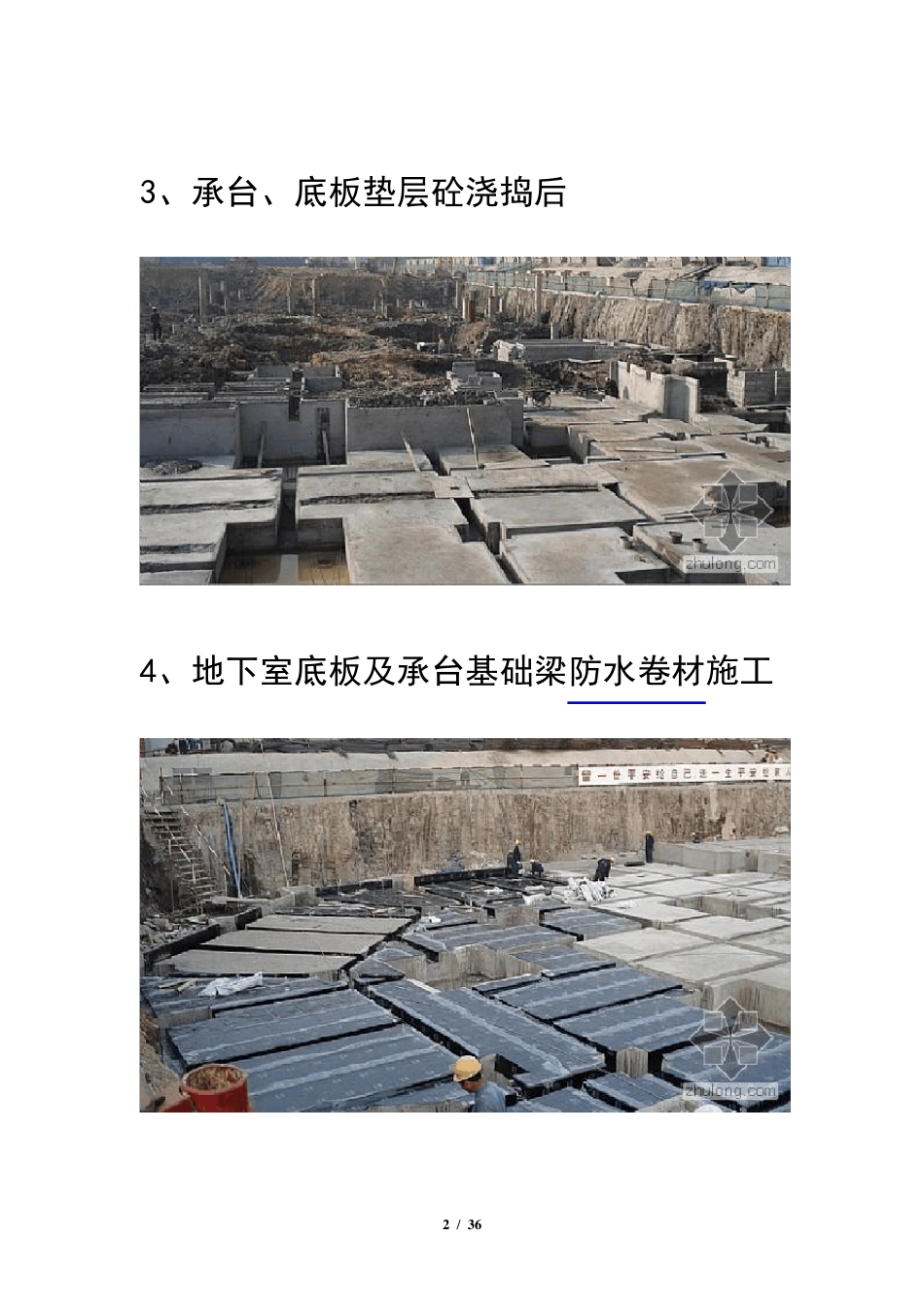

1 / 36 房屋建筑施工全过程图解 1、土方开挖后，承台砖胎膜砌筑 2、承台基础梁砖胎膜砌筑 2 / 36 3、承台、底板垫层砼浇捣后 4、地下室底板及承台基础梁防水卷材施工 3 / 36 5、 钢筋绑扎中 6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中 4 / 36 7、外墙施工缝处模板挂模 5 / 36 8、外墙模板挂模。注意要用止水螺杆 9、 管道预埋 6 / 36 10、高低跨处模板的下部我们焊上了钢筋支架 7 / 36 地下室高低跨处模板挂模 11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。 8 / 36 12、地下室底板砼浇捣后 9 / 36 13、地下室放线，柱头砼凿毛 14、模板钢管架搭设 15、外墙施工缝处凿毛 10 / 36 16、柱脚焊的定位钢筋 11 / 36 17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。 18、柱的垂直度检查 12 / 36 19、地下室柱的砼浇捣完毕 13 / 36 20、人防门预埋安装中 14 / 36 21、地下室顶板砼浇捣中 22、地下室外墙模板拆除后的止水螺杆处理 15 / 36 23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块 16 / 36 24、外墙止水螺杆割除后水泥砂浆修补 17 / 36 25、外墙防水卷材施工中 26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。 18 / 36 27、圆柱模板安装施工中 19 / 36 28、地下室拆模后的情景，呵呵，该处是消20 / 36 防水池的地方，满墙壁都是止水螺杆 29、地下室 21 / 36 30、地下室砖墙砌筑 22 / 36 31、椭圆型车道施工中 23 / 36 32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。 24 / 36 33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。 25 / 36 34、消防喷淋管施工中 26 / 36 35、楼面模板施工完毕。呵呵，柱箍筋堆得太高了。 36、楼板钢筋施工中。 27 / 36 37、地下室风管安装中。 38、消防喷淋管过人防墙。 28 / 36 39、空调的冷冻水管施工中。 29 / 36 40、楼梯踏步施工中。 41、空调冷冻水管施工安装中 30 / 36 42、砖墙与砼交界处钉铁丝网。 31 / 36 43、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。 32 / 36 44、冰水管焊接处防锈处理，外面是保温层。 45、地面贴砖。 33 / 36 46、砖缝用专门的填缝剂进行填缝。 34 / 36 47、自动扶梯（人行道）吊装安装中。 35 / 36 48、地下室的人防门。 36 / 36
