手工制作10KV电等离子火机简易+低成本(图文)

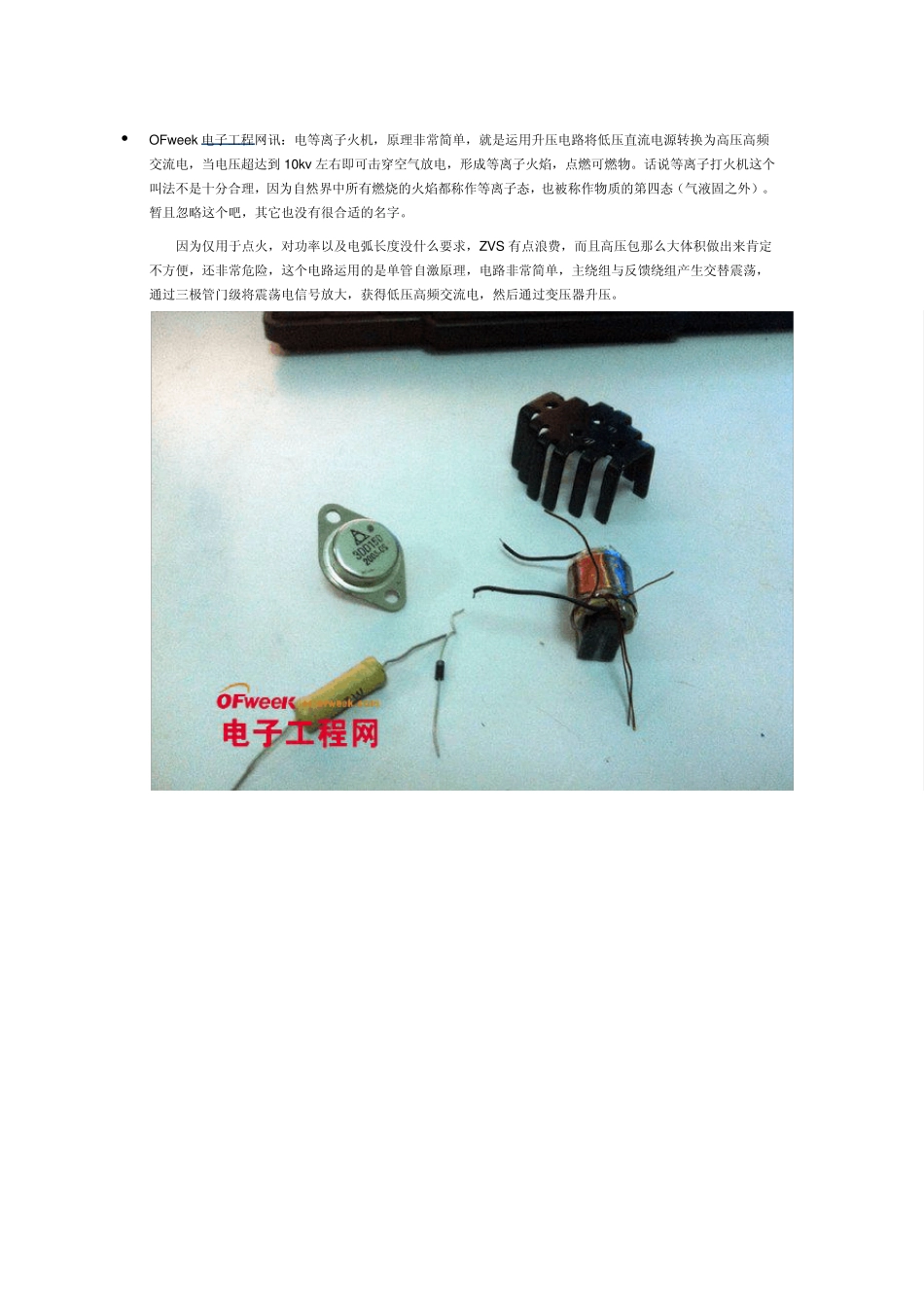

手工制作10KV电等离子火机简易+低成本(图文)_第1页
1/13

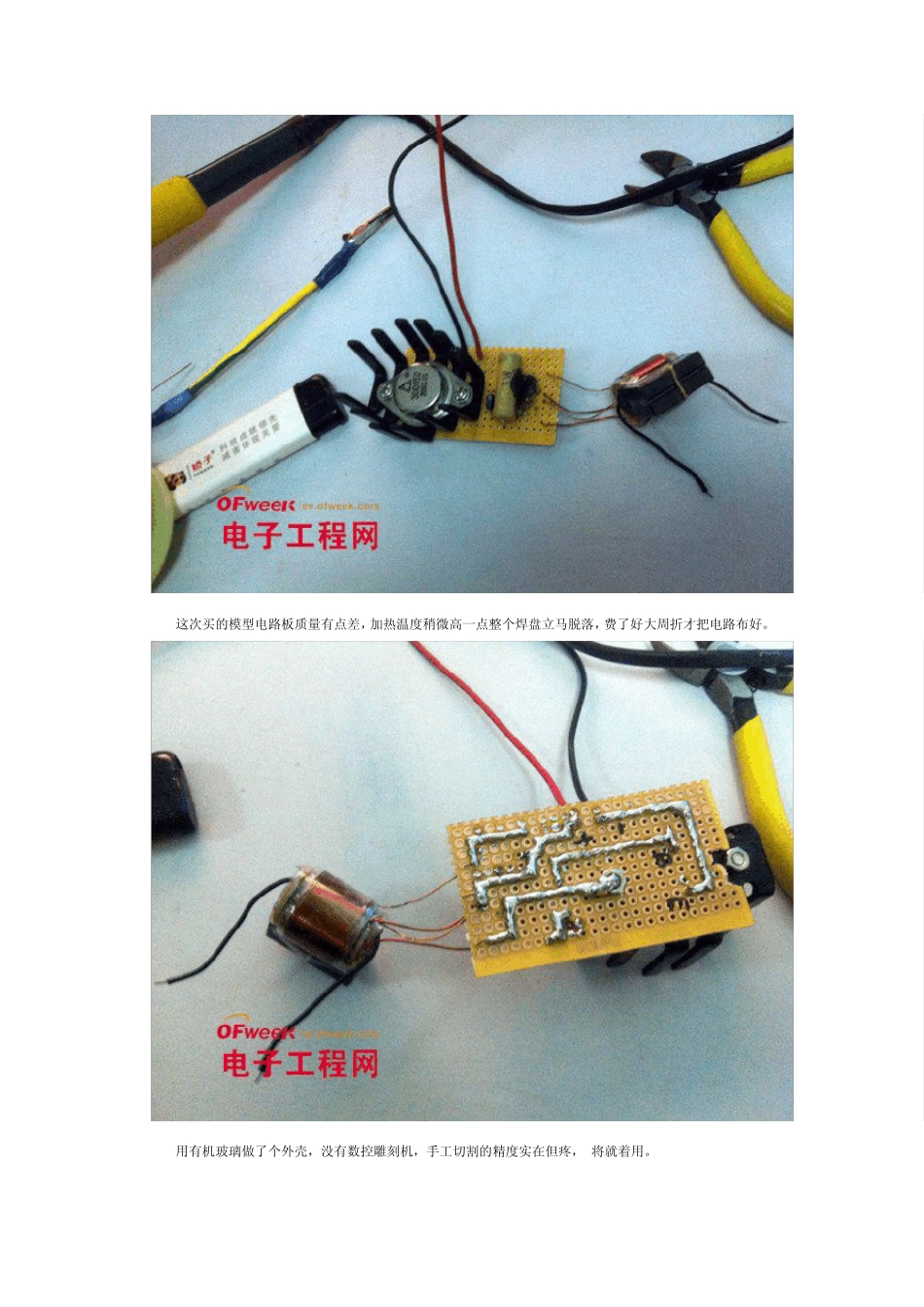

手工制作10KV电等离子火机简易+低成本(图文)_第2页
2/13

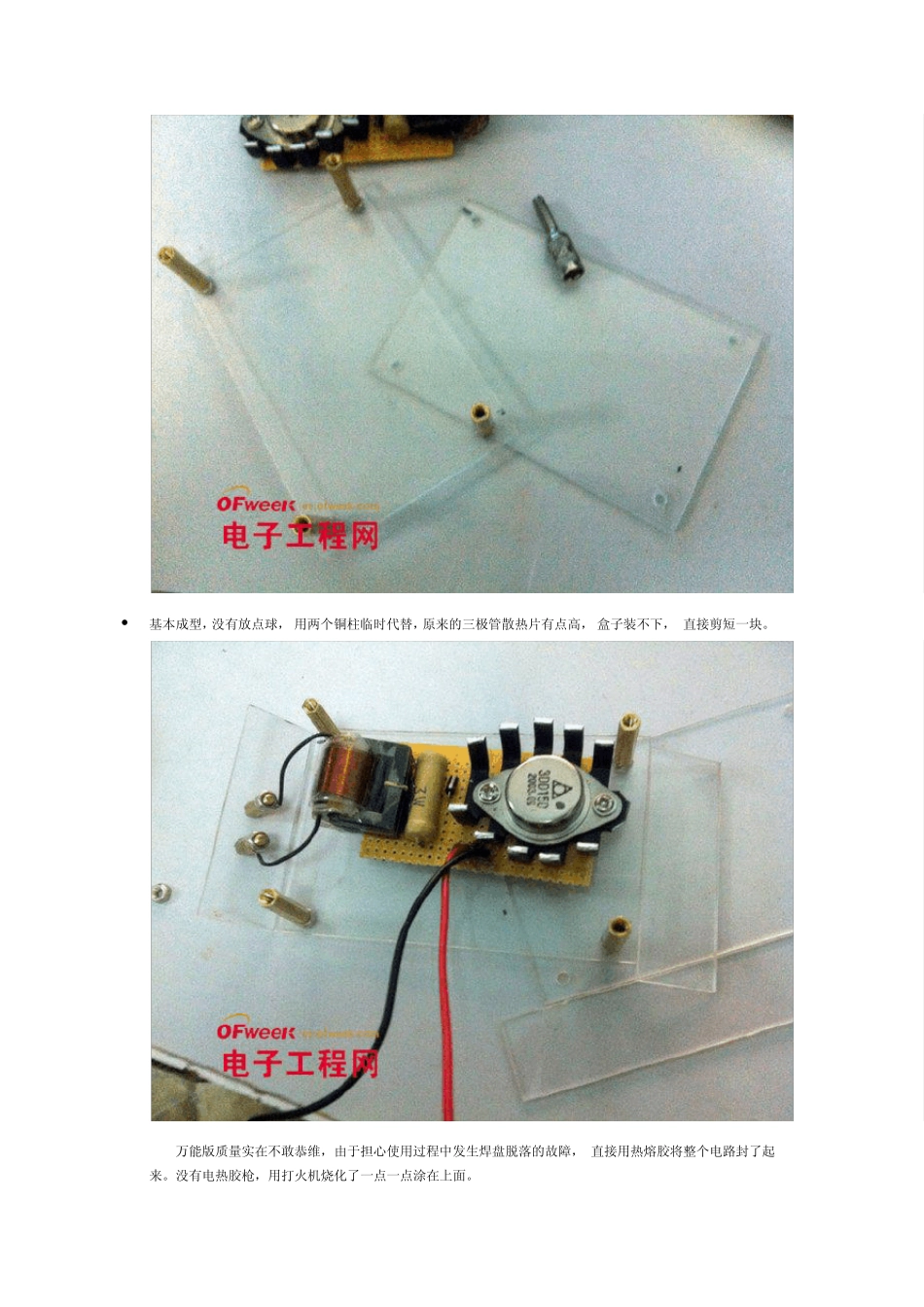

手工制作10KV电等离子火机简易+低成本(图文)_第3页
3/13
 OFw eek 电子工程网讯:电等离子火机,原理非常简单,就是运用升压电路将低压直流电源转换为高压高频交流电,当电压超达到10kv 左右即可击穿空气放电,形成等离子火焰,点燃可燃物。话说等离子打火机这个叫法不是十分合理,因为自然界中所有燃烧的火焰都称作等离子态,也被称作物质的第四态(气液固之外)。暂且忽略这个吧,其它也没有很合适的名字。 因为仅用于点火,对功率以及电弧长度没什么要求,ZVS 有点浪费,而且高压包那么大体积做出来肯定不方便,还非常危险,这个电路运用的是单管自激原理,电路非常简单,主绕组与反馈绕组产生交替震荡,通过三极管门级将震荡电信号放大,获得低压高频交流电,然后通过变压器升压。 这次买的模型电路板质量有点差,加热温度稍微高一点整个焊盘立马脱落,费了好大周折才把电路布好。 用有机玻璃做了个外壳,没有数控雕刻机,手工切割的精度实在但疼, 将就着用。  基本成型,没有放点球, 用两个铜柱临时代替,原来的三极管散热片有点高, 盒子装不下, 直接剪短一块。 万能版质量实在不敢恭维,由于担心使用过程中发生焊盘脱落的故障, 直接用热熔胶将整个电路封了起来。没有电热胶枪,用打火机烧化了一点一点涂在上面。  为了保证强度,使用了大量热熔胶, 打火机烤出来的胶颜色发黑, 不是很美观,不过凑合着用了。  在输入端正负极输入端各安装了一个微动开关,两个开关位于不同位置,只有同时按下,电路才工作。防止误操作! 特别设计的打火间隙,打火距离可调, 而且当放在口袋或者包里时,铁丝回直接短路高压输出,如果不小心按动了开关,可以有效防止电击事故的发生。 打印了一张警告标志贴在机器背面。  单独设计的1 8 6 5 0 电池盒, 锂电池可以单独拆下来充电,这样设计是因为在电池上不容易焊线,还得重新做充电电路,一直通着电也不安全。 顺便来了个雅各布天梯, 可惜设计电压太低, 爬升距离有限...
