手工电弧焊操作

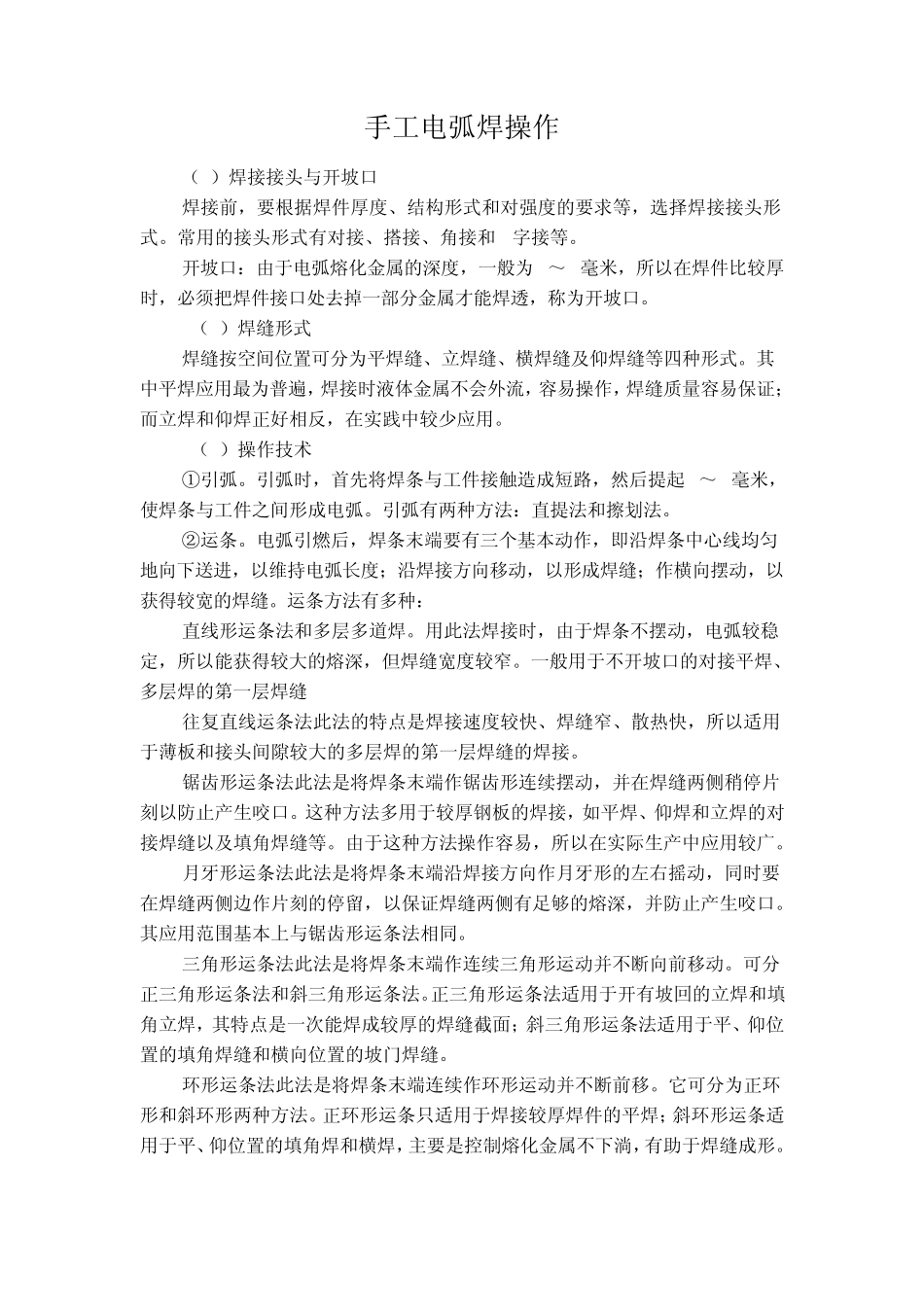

手工电弧焊操作 （1）焊接接头与开坡口 焊接前，要根据焊件厚度、结构形式和对强度的要求等，选择焊接接头形式。常用的接头形式有对接、搭接、角接和T字接等。 开坡口：由于电弧熔化金属的深度，一般为3～4毫米，所以在焊件比较厚时，必须把焊件接口处去掉一部分金属才能焊透，称为开坡口。 （2）焊缝形式 焊缝按空间位置可分为平焊缝、立焊缝、横焊缝及仰焊缝等四种形式。其中平焊应用最为普遍，焊接时液体金属不会外流，容易操作，焊缝质量容易保证；而立焊和仰焊正好相反，在实践中较少应用。 （3）操作技术 ①引弧。引弧时，首先将焊条与工件接触造成短路，然后提起 2～4毫米，使焊条与工件之间形成电弧。引弧有两种方法：直提法和擦划法。 ②运条。电弧引燃后，焊条末端要有三个基本动作，即沿焊条中心线均匀地向下送进，以维持电弧长度；沿焊接方向移动，以形成焊缝；作横向摆动，以获得较宽的焊缝。运条方法有多种： 直线形运条法和多层多道焊。用此法焊接时，由于焊条不摆动，电弧较稳定，所以能获得较大的熔深，但焊缝宽度较窄。一般用于不开坡口的对接平焊、多层焊的第一层焊缝 往复直线运条法此法的特点是焊接速度较快、焊缝窄、散热快，所以适用于薄板和接头间隙较大的多层焊的第一层焊缝的焊接。 锯齿形运条法此法是将焊条末端作锯齿形连续摆动，并在焊缝两侧稍停片刻以防止产生咬口。这种方法多用于较厚钢板的焊接，如平焊、仰焊和立焊的对接焊缝以及填角焊缝等。由于这种方法操作容易，所以在实际生产中应用较广。 月牙形运条法此法是将焊条末端沿焊接方向作月牙形的左右摇动，同时要在焊缝两侧边作片刻的停留，以保证焊缝两侧有足够的熔深，并防止产生咬口。其应用范围基本上与锯齿形运条法相同。 三角形运条法此法是将焊条末端作连续三角形运动并不断向前移动。可分正三角形运条法和斜三角形运条法。正三角形运条法适用于开有坡回的立焊和填角立焊，其特点是一次能焊成较厚的焊缝截面；斜三角形运条法适用于平、仰位置的填角焊缝和横向位置的坡门焊缝。 环形运条法此法是将焊条末端连续作环形运动并不断前移。它可分为正环形和斜环形两种方法。正环形运条只适用于焊接较厚焊件的平焊；斜环形运条适用于平、仰位置的填角焊和横焊，主要是控制熔化金属不下淌，有助于焊缝成形。 ③焊接规范的选择 手工电弧焊的焊接规范，主要包括焊条直径、焊接电流、电弧电压及焊接速度等。 焊条直径主要取决于焊件的厚度，可根...
