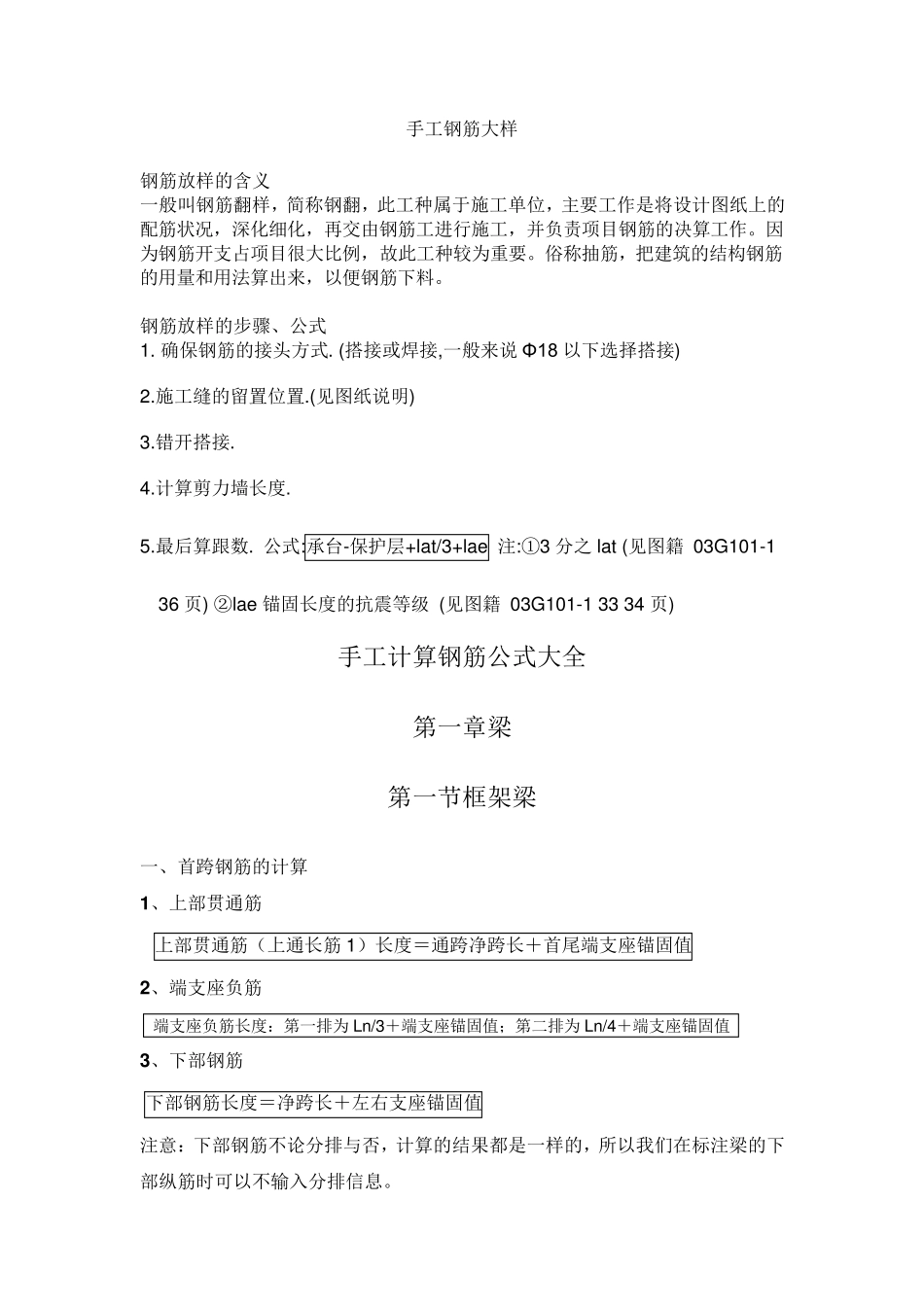

手工钢筋放样大全

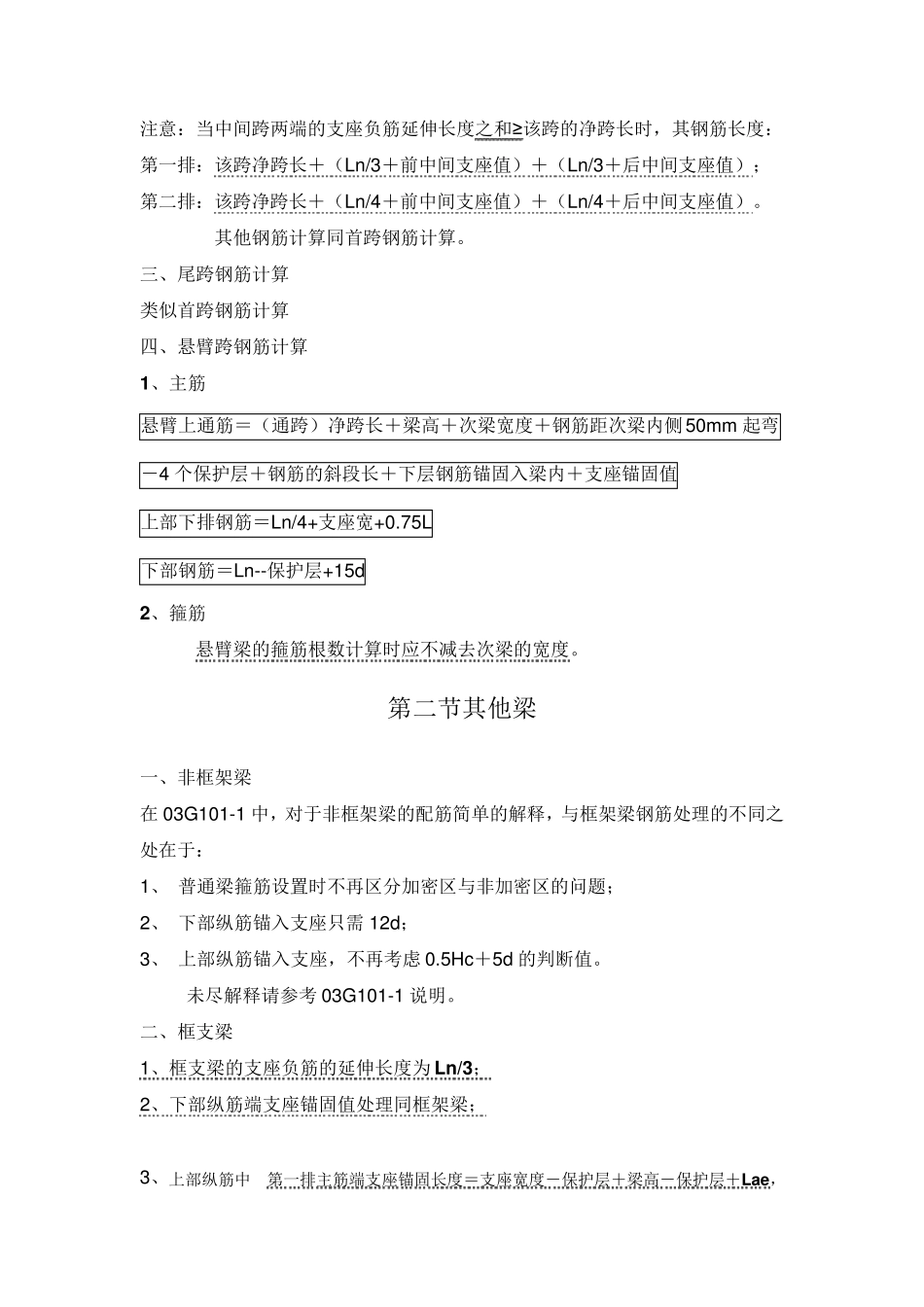

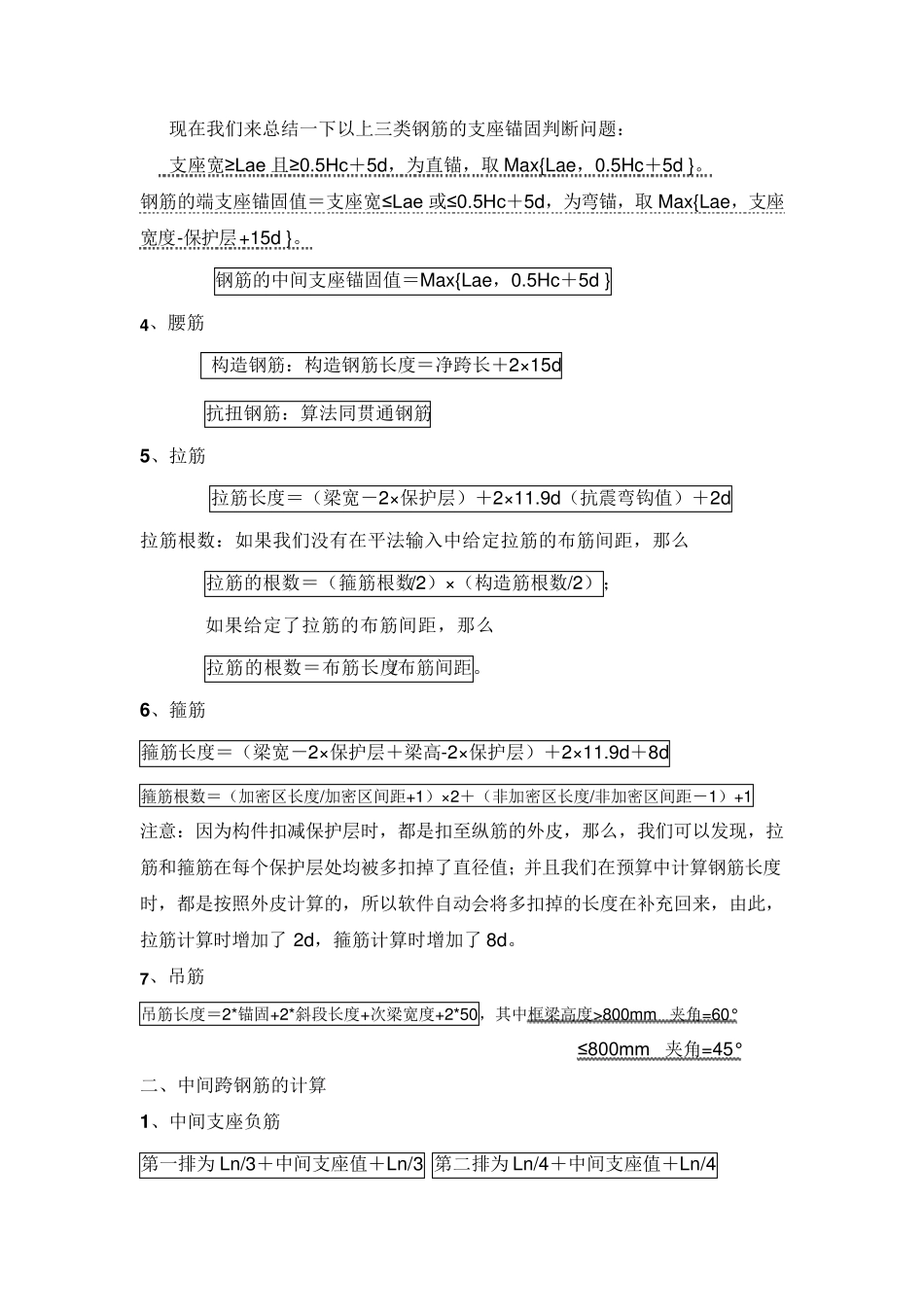

手工钢筋大样 钢筋放样的含义 一般叫钢筋翻样，简称钢翻，此工种属于施工单位，主要工作是将设计图纸上的配筋状况，深化细化，再交由钢筋工进行施工，并负责项目钢筋的决算工作。因为钢筋开支占项目很大比例，故此工种较为重要。俗称抽筋，把建筑的结构钢筋的用量和用法算出来，以便钢筋下料。 钢筋放样的步骤、公式 1. 确保钢筋的接头方式. (搭接或焊接,一般来说Φ 18 以下选择搭接) 2.施工缝的留置位置.(见图纸说明) 3.错开搭接. 4.计算剪力墙长度. 5.最后算跟数. 公式:承台-保护层+lat/3+lae 注:①3 分之 lat (见图籍 03G101-1 36 页) ②lae 锚固长度的抗震等级 (见图籍 03G101-1 33 34 页) 手工计算钢筋公式大全 第一章梁 第一节框架梁 一、首跨钢筋的计算 1 、上部贯通筋 上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值 2 、端支座负筋 端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3 、下部钢筋 下部钢筋长度＝净跨长＋左右支座锚固值 注意：下部钢筋不论分排与否 ，计算的结果 都 是一样的，所 以我 们 在 标 注梁的下部纵 筋时 可 以不输 入 分排信 息 。 现在我们来总结一下以上三类钢筋的支座锚固判断问题： 支座宽≥ Lae 且≥ 0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。 钢筋的端支座锚固值＝支座宽≤ Lae 或≤ 0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋 拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么 拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）； 如果给定了拉筋的布筋间距，那么 拉筋的根数＝布筋长度/布筋间距。 6、箍筋 箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了 2d，箍筋计算时增加了 8d。 7、吊筋 吊筋长度＝2*...
