手把手教你制作:美式实木橱柜门(piggybac木工房)

手把手教你制作:美式实木橱柜门(piggybac木工房)_第1页
1/48
手把手教你制作:美式实木橱柜门(piggybac木工房)_第2页
2/48
手把手教你制作:美式实木橱柜门(piggybac木工房)_第3页
3/48

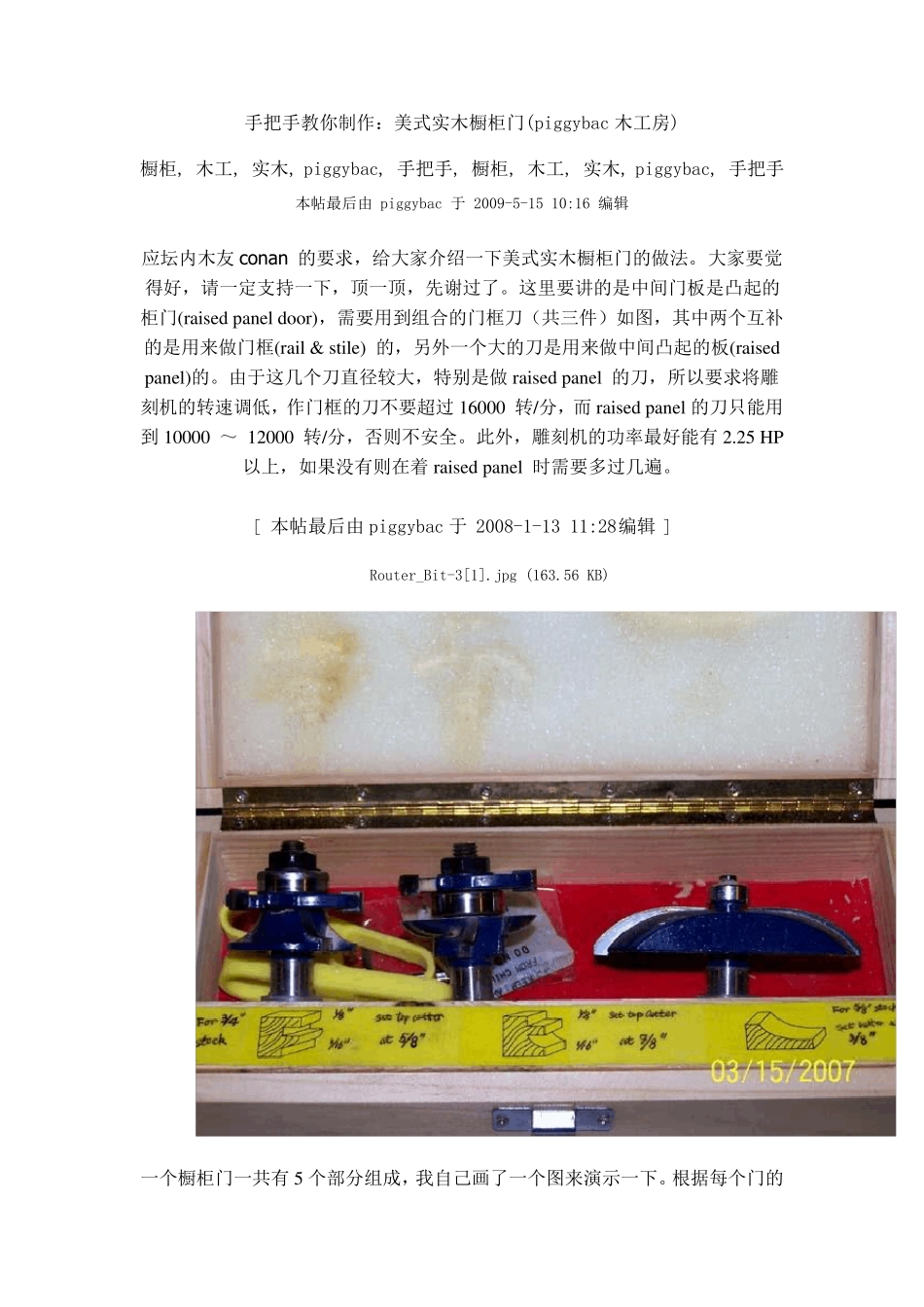

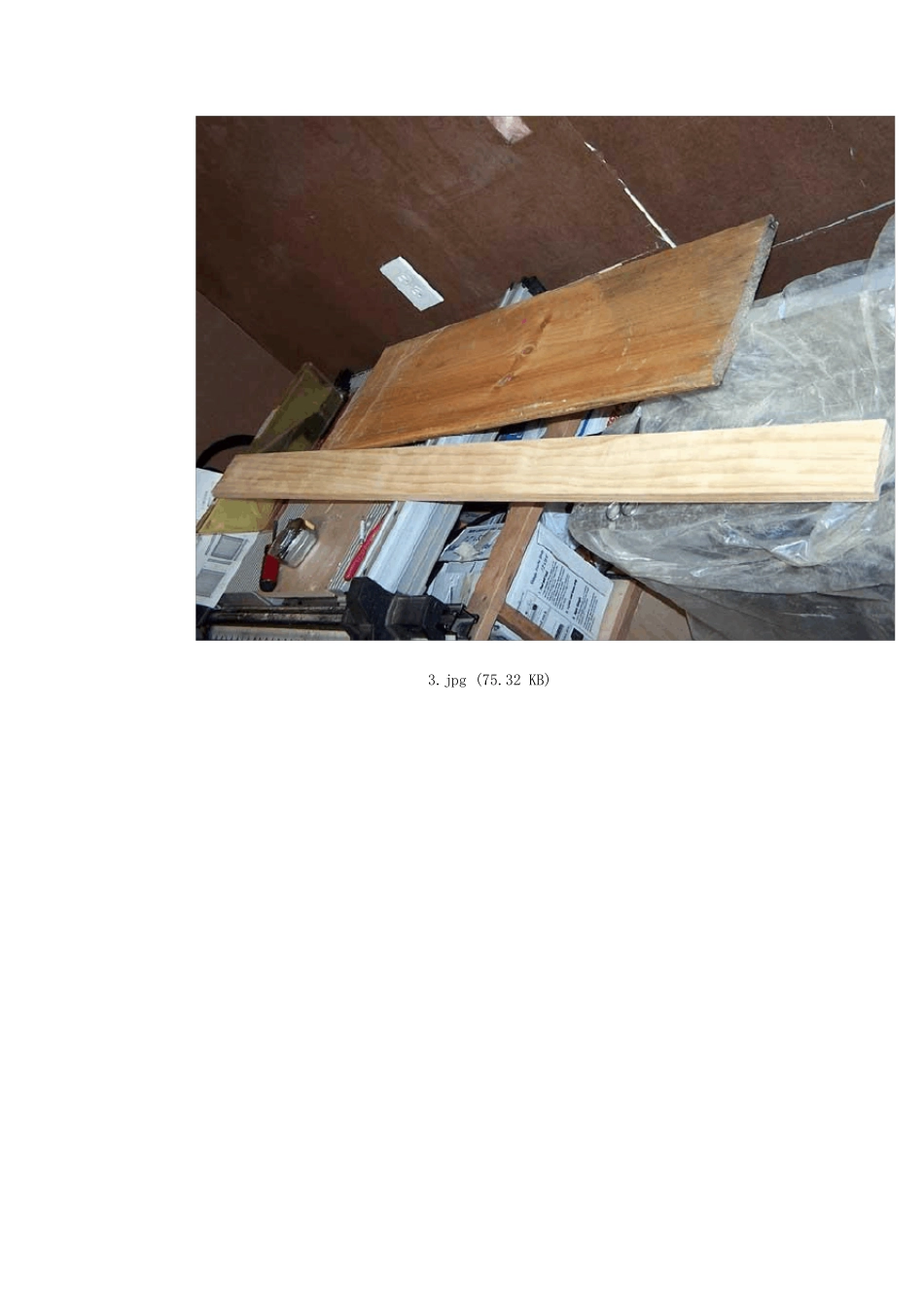

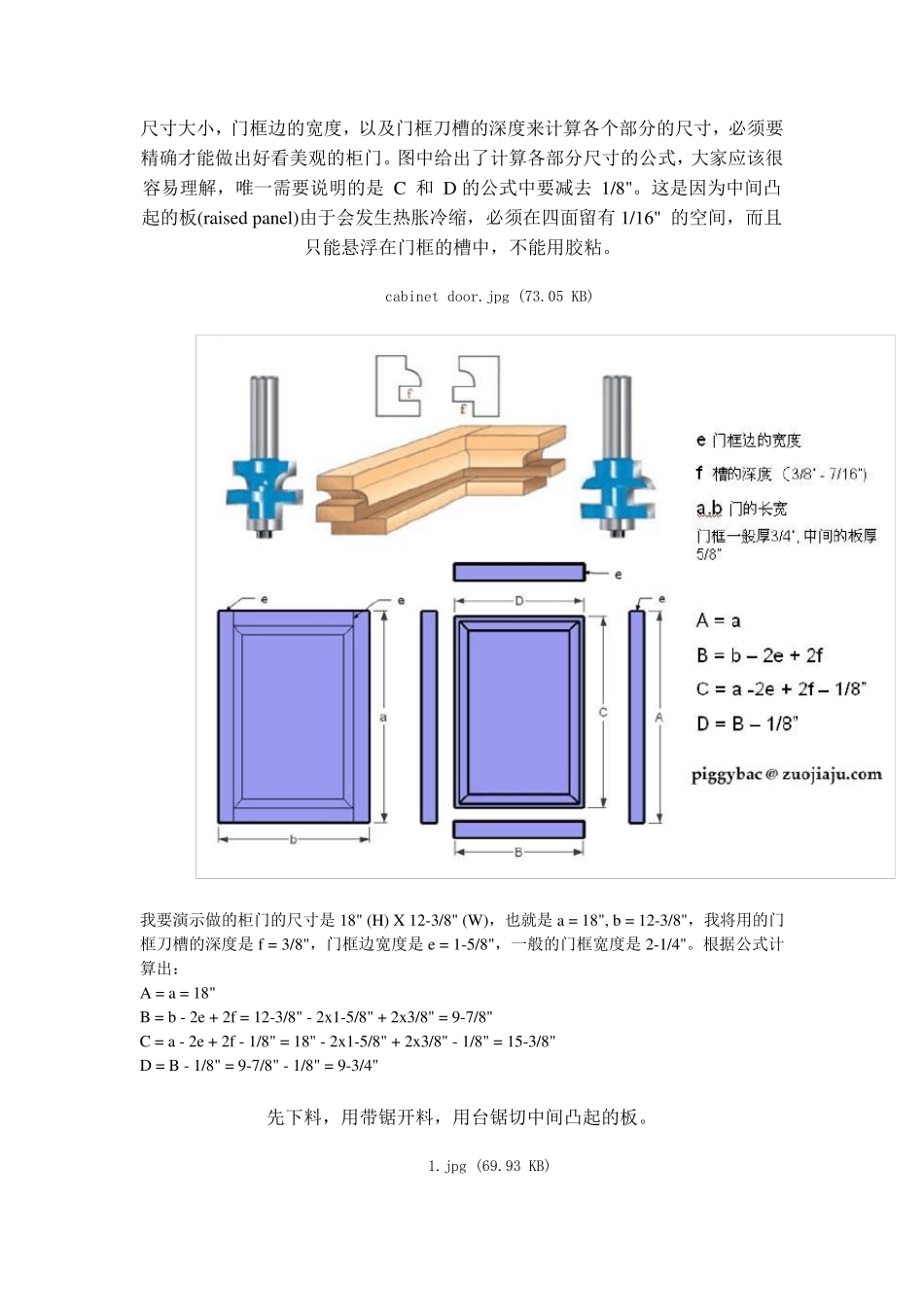

手把手教你制作:美式实木橱柜门(piggybac 木工房) 橱柜, 木工, 实木, piggybac, 手把手, 橱柜, 木工, 实木, piggybac, 手把手 本帖最后由 piggybac 于 2009-5-15 10:16 编辑 应坛内木友conan 的要求,给大家介绍一下美式实木橱柜门的做法。大家要觉得好,请一定支持一下,顶一顶,先谢过了。这里要讲的是中间门板是凸起的柜门(raised panel door),需要用到组合的门框刀(共三件)如图,其中两个互补的是用来做门框(rail & stile) 的,另外一个大的刀是用来做中间凸起的板(raised panel)的。由于这几个刀直径较大,特别是做raised panel 的刀,所以要求将雕刻机的转速调低,作门框的刀不要超过 16000 转/分,而 raised panel 的刀只能用到 10000 ~ 12000 转/分,否则不安全。此外,雕刻机的功率最好能有 2.25 HP以上,如果没有则在着 raised panel 时需要多过几遍。 [ 本帖最后由 piggybac 于 2008-1-13 11:28 编辑 ] Router_Bit-3[1].jpg (163.56 KB) 一个橱柜门一共有 5 个部分组成,我自己画了一个图来演示一下。根据每个门的尺寸大小,门框边的宽度,以及门框刀槽的深度来计算各个部分的尺寸,必须要精确才能做出好看美观的柜门。图中给出了计算各部分尺寸的公式,大家应该很容易理解,唯一需要说明的是 C 和 D 的公式中要减去 1/8"。这是因为中间凸起的板(raised panel)由于会发生热胀冷缩,必须在四面留有 1/16" 的空间,而且只能悬浮在门框的槽中,不能用胶粘。 cabinet door.jpg (73.05 KB) 我要演示做的柜门的尺寸是 18" (H) X 12-3/8" (W),也就是 a = 18", b = 12-3/8",我将用的门框刀槽的深度是 f = 3/8",门框边宽度是 e = 1-5/8",一般的门框宽度是 2-1/4"。根据公式计算出: A = a = 18" B = b - 2e + 2f = 12-3/8" - 2x1-5/8" + 2x3/8" = 9-7/8" C = a - 2e + 2f - 1/8" = 18" - 2x1-5/8" + 2x3/8" - 1/8" = 15-3/8" D = B - 1/8" = 9-7/8" - 1/8" = 9-3/4" 先下料,用带锯开料,用台锯切中间凸起的板。 1.jpg (69.93 KB) 3.jpg (75.32 KB) 5.jpg (69.02 KB) 6.jpg (48.21 KB) 7.jpg (65.31 KB) 然后压刨处理到计划的尺寸,门框1-5/8"宽,3/4"厚,raised panel 厚5/8" (这样装上后就会和门框一样高)。 8.jpg (89.96 KB) 9.jpg (75.42 KB) 10.jpg (47.4...
