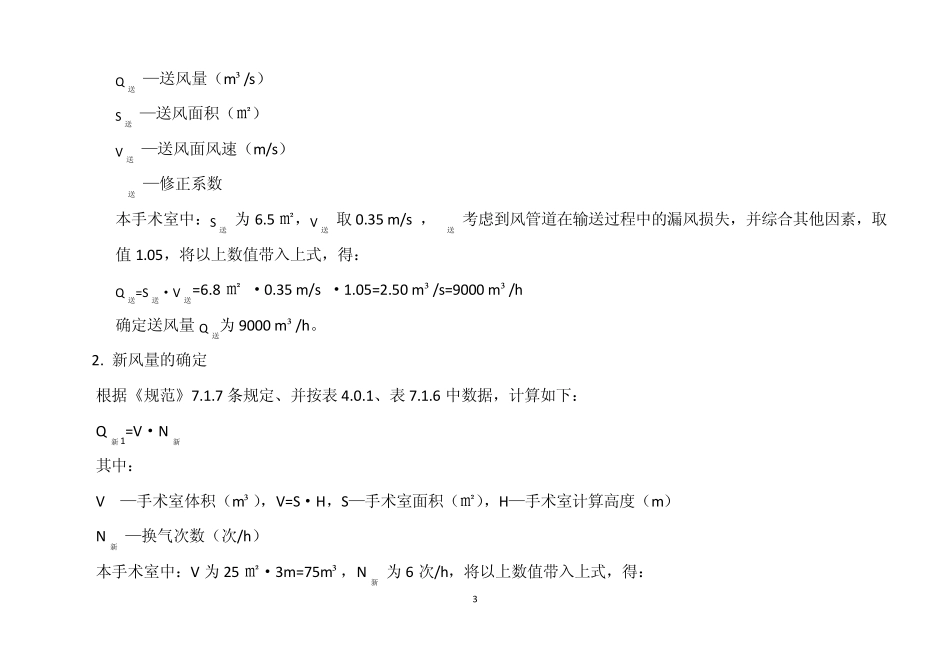

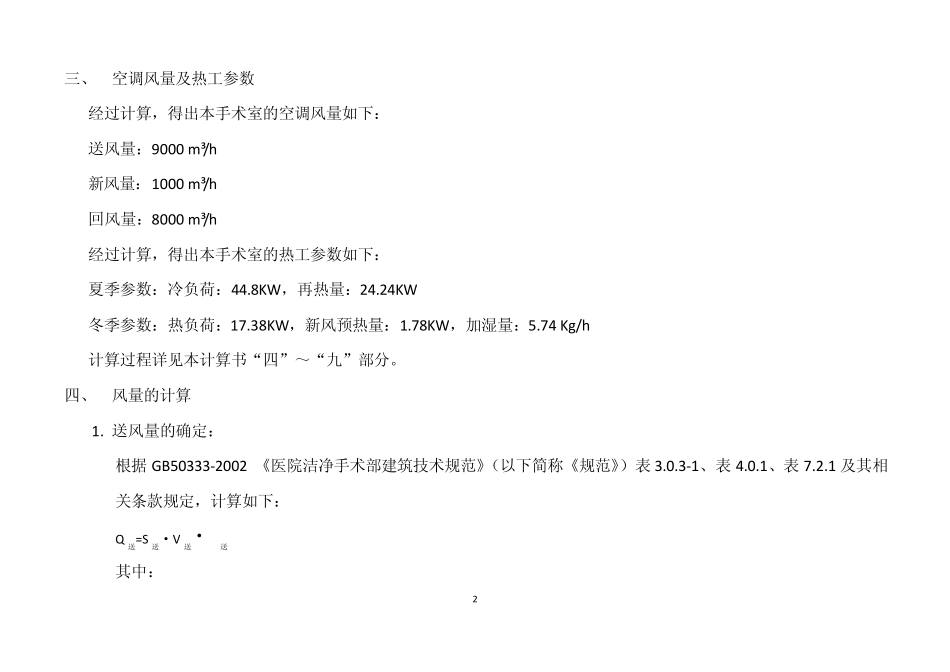

1 洁净手术室负荷计算书 一、 手术室基本设计参数 洁净手术室基本设计参数 等级 手术室名称 空气洁净度级别 手术室计算面积 计算高度 设计温度 设计相对湿度 最低照度 手术区 周边区 手术区 周边区 合计 （㎡） （㎡） （㎡） （m） （℃） （%） （lx） I 特别洁净手术室 100级 1000级 6.8 18.5 25 3 18-24 40-60 ≥350 注：以上参数符合GB50333-2002 《医院洁净手术部建筑技术规范》 之相关条文规定，另，设计温度参数来源于业主设计要求：夏季 22℃，相对湿度50%，冬季 20℃，相对湿度40% 。 二、 基本气象参数 项目所在地：沈阳，基本气象参数如下： 基本计算气象参数 夏季室外计算参数 冬季室外计算参数 室外干球温度 室外湿球温度 室外空气焓值 空调计算温度 空调计算相对湿度 室外空气焓值 （℃） （℃） （Kj/Kg） （℃） （%） （Kj/Kg） 31.4 25.4 78.71 -22 64 -21.2 2 三、 空调风量及热工参数 经过计算，得出本手术室的空调风量如下： 送风量：9000 m³/h 新风量：1000 m³/h 回风量：8000 m³/h 经过计算，得出本手术室的热工参数如下： 夏季参数：冷负荷：44.8KW，再热量：24.24KW 冬季参数：热负荷：17.38KW，新风预热量：1.78KW，加湿量：5.74 Kg/h 计算过程详见本计算书“四”～“九”部分。 四、 风量的计算 1. 送风量的确定： 根据GB50333-2002 《医院洁净手术部建筑技术规范》（以下简称《规范》）表3.0.3-1、表4.0.1、表7.2.1 及其相关条款规定，计算如下： Q 送=S 送·V 送·P送 其中： 3 Q 送 —送风量（m³/s） S 送 —送风面积（㎡） V 送 —送风面风速（m/s） P送 —修正系数 本手术室中：S 送 为6.5 ㎡，V 送 取0.35 m/s ，P送 考虑到风管道在输送过程中的漏风损失，并综合其他因素，取值1.05，将以上数值带入上式，得： Q 送=S 送·V 送=6.8 ㎡ ·0.35 m/s ·1.05=2.50 m³/s=9000 m³/h 确定送风量Q 送为9000 m³/h。 2. 新风量的确定 根据《规范》7.1.7 条规定、并按表 4.0.1、表 7.1.6 中数据，计算如下： Q新 1=V·N新 其中： V —手术室体积（m³），V=S·H，S—手术室面积（㎡），H—手术室计算高度（m） N新 —换气次数（次/h） 本手术室中：V 为25 ㎡·3m=75m³，N新 为6 次/h，将以上数值带入上式，得： 4 Q新1=V·N新=75 m ³·6 次 /h=450 m...
