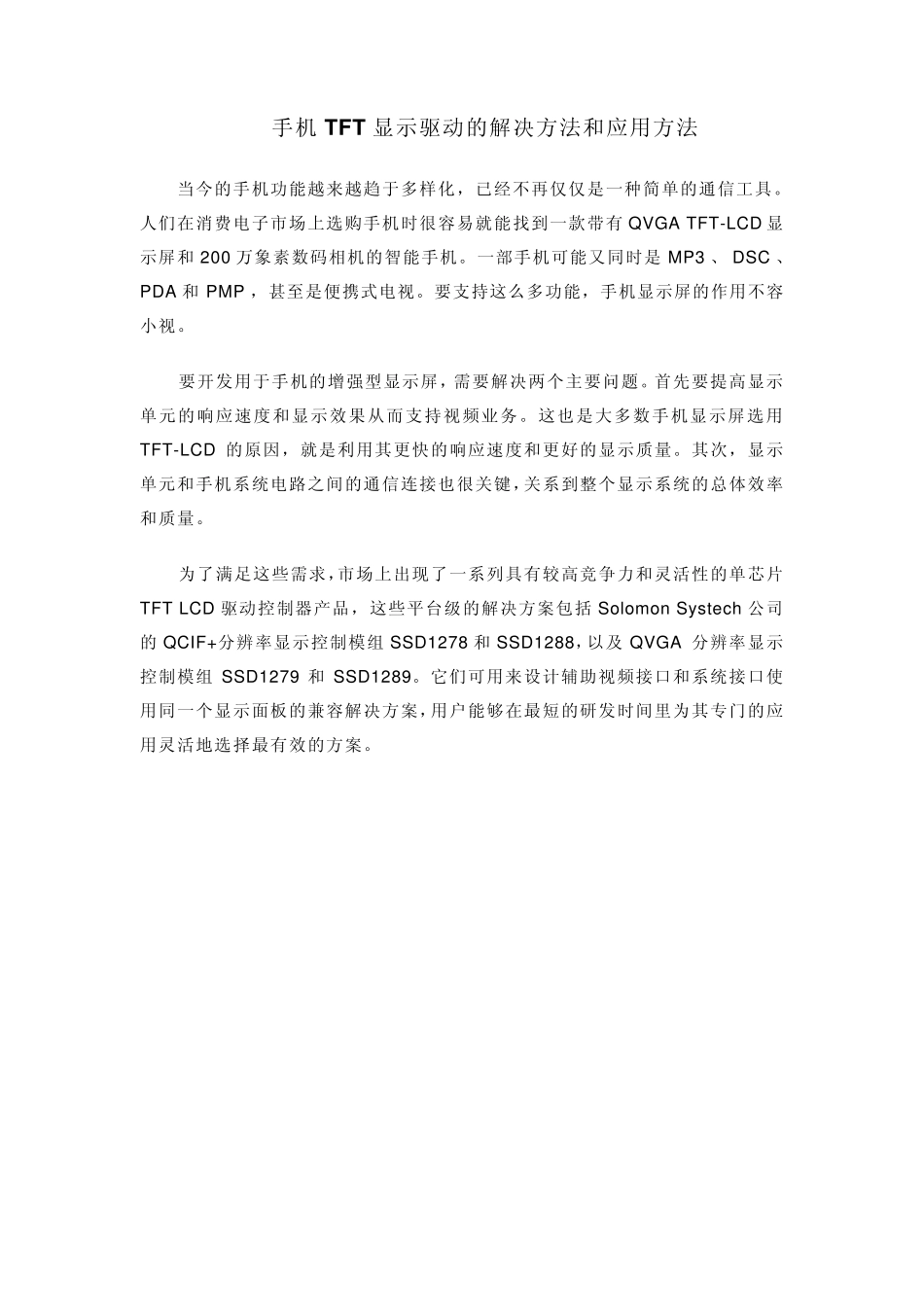

手机T F T 显示驱动的解决方法和应用方法 当今的手机功能越来越趋于多样化,已经不再仅仅是一种简单的通信工具。人们在消费电子市场上选购手机时很容易就能找到一款带有QVGA TFT-LCD 显示屏和200 万象素数码相机的智能手机。一部手机可能又同时是 MP3 、 DSC 、 PDA 和 PMP ,甚至是便携式电视。要支持这么多功能,手机显示屏的作用不容小视。 要开发用于手机的增强型显示屏,需要解决两个主要问题。首先要提高显示单元的响应速度和显示效果从而支持视频业务。这也是大多数手机显示屏选用TFT-LCD 的原因,就是利用其更快的响应速度和更好的显示质量。其次,显示单元和手机系统电路之间的通信连接也很关键,关系到整个显示系统的总体效率和质量。 为了满足这些需求,市场上出现了一系列具有较高竞争力和灵活性的单芯片TFT LCD 驱动控制器产品,这些平台级的解决方案包括 Solomon Sy stech 公司的QCIF+分辨率显示控制模组 SSD1278 和SSD1288,以及 QVGA 分辨率显示控制模组 SSD1279 和SSD1289。它们可用来设计辅助视频接口和系统接口使用同一个显示面板的兼容解决方案,用户能够在最短的研发时间里为其专门的应用灵活地选择最有效的方案。 使用同一个LCD 面板的兼容方案 在QCIF+ (176RGBx 220)和QVGA (240RGBx 320)等较高显示分辨率或其它更高分辨率的场合,都有一个强大的基带系统通过RGB 并行接口或者 CPU 并行接口传输数据、交互控制命令。 RGB并行接口的驱动器一般不带有RAM,图像是实时显示的。而传统CPU 并行接口的驱动器中则内置了 RAM 存储器,支持图像控制功能,可以实现某些图像显示效果。为了同时满足两种情况的通信需求,人们提出了两种接口共用LCD 面板的兼容方案,优化了 IC 系统的成本。 有两种方案能够实现兼容设计:IC 侧布局设计和面板侧布局设计。Solomon Sy stech 的QCIF+驱动方案属于前者,其新发布的SSD1288 驱动芯片由于采用了更先进的制造工艺,裸片尺寸小于现有的SSD1278,SSD1288 的设计重用了SSD1278 的布局,使得两款芯片可以驱动同一LCD 面板。所谓先进的制造工艺,指的是在保证焊接质量的前提下通过在工业标准允许的范围内优化焊点的大小。这使得SSD1288 和SSD1278 的应用可以互换,对于模组设计者来说是透明 的,只 需注 意 芯片尺寸上 的差 异 即 可。 另一种兼容设计方案是调整面板电路布局设计,例如Solomon Sy stech 公司的QVGA 方...
