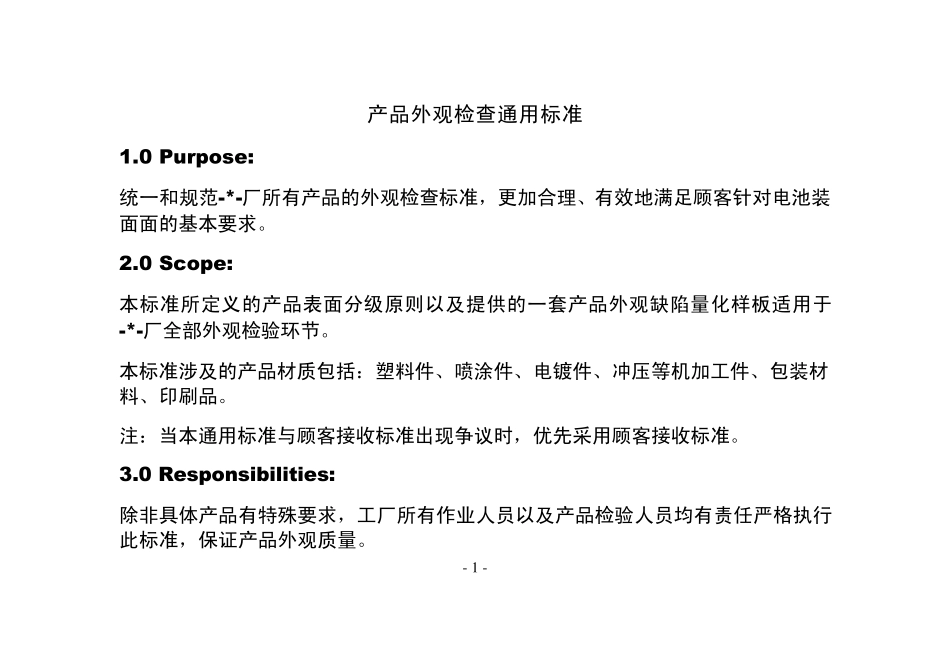

- 1 - 产品外观检查通用标准 1.0 Pu rpose: 统一和规范-*-厂所有产品的外观检查标准，更加合理、有效地满足顾客针对电池装面面的基本要求。 2.0 Scope: 本标准所定义的产品表面分级原则以及提供的一套产品外观缺陷量化样板适用于-*-厂全部外观检验环节。 本标准涉及的产品材质包括：塑料件、喷涂件、电镀件、冲压等机加工件、包装材料、印刷品。 注：当本通用标准与顾客接收标准出现争议时，优先采用顾客接收标准。 3.0 Responsibilities: 除非具体产品有特殊要求，工厂所有作业人员以及产品检验人员均有责任严格执行此标准，保证产品外观质量。 - 2 - 4.0 Definitions: 4.1 术语 4.1.1 内置式产品：产品置于产品总成之内，在使用过程中不能看到。 4.1.2 外置式产品：产品作为产品总成的一部分暴露在外。 - 3 - 4.2 可量化的外观缺陷等级的定义 Level 0.5 直径为0.005 英寸的点 Level 1 直径为0.0075 英寸的点 Level 2 直径为0.01 英寸的点（0.25mm）或0.05mm²的面积 Level 3 直径为0.015 英寸的点（0.4mm）或0.1mm²的面积 Level 4 直径为0.02 英寸的点（0.5mm）或0.2mm²的面积 Level 5 直径为0.03 英寸的点（0.8mm）或0.5mm²的面积 Level 6 直径为0.04 英寸的点（1.0mm）或0.7mm²的面积 Level 7 直径为0.05 英寸的点（1.3mm）或1.5mm²的面积 注：若缺陷呈现不规则的形状，则直接根据面积计量值，对照形状进行比较判断。 - 4 - 4.3 典型的外观缺陷定义： 缺陷位置 缺陷名称 缺陷代码 缺陷定义 镀金触片 划痕 Scratch SC 浅的、薄的小凹槽。 凹坑/痕 Dent or Pit DT 具有一定长度与深度或一定深度的痕迹。 色 差 Discoloration DR 同组颜色不一致，不均匀或批量性差异。 污 物 Contaminant or Speck CT 区别于表面基质的不洁物质。 指 印 Finger Marks FG 手指上的汗或油污附着的痕迹。 划/刻/磨痕 Marks MK 受机械性损伤而留下的痕迹。 注塑件的非喷漆面 污 物 Contaminant or Speck CT 区别于表面基质的不洁物质。 毛刺/边 Bu rr BR 分布 在 外形边 沿 及 分型印上，薄而细小的多余原料。 - 5 - 多孔性 Porosity PS 制品表面气泡未闭合而形成的小孔。 浇口痕 Gate Blush GB 在浇口区域出现的颜色差异。 光泽度 Glossiness GS 局部区域光泽过度或缺少光泽。 汇胶线 Knit / Weld Line K...
