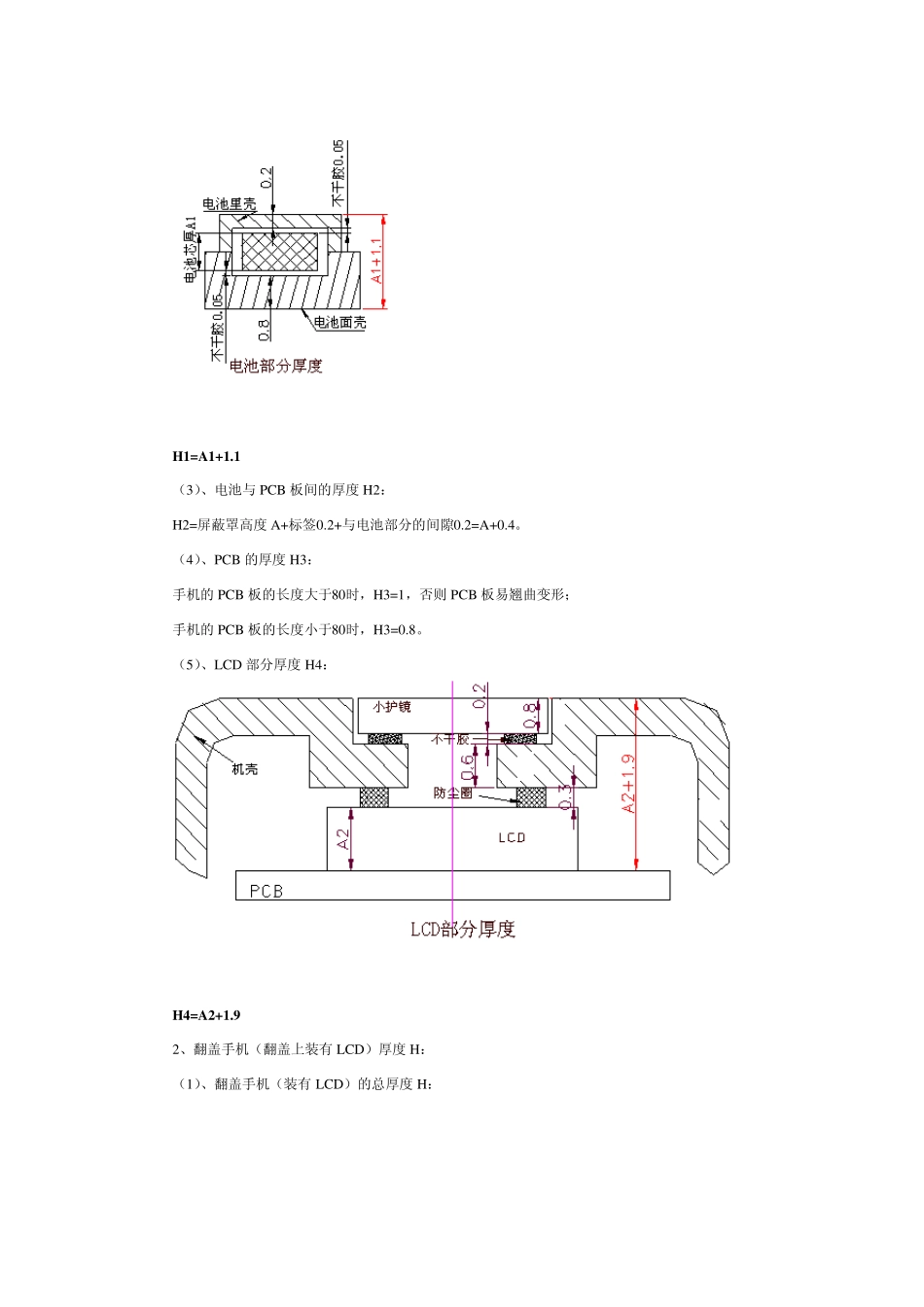

手机结构设计规范 第一章总体结构设计 一、手机总体尺寸长、宽、高的确定 （一） 宽度（W ）计算： 宽度一般由 LCD、主板、电池三者之一决定。 1、 LCD 决定宽度 W 1： W 1 =A+2（2+0.5）=A+5 2、主板 PCB 决定宽度 W 2： W 2 =A+2（2+0.5）=A+5 3、电池决定宽度 W 3： 此为常规方案 W 3=A+2（0.3+0.7+0.5+1）=A+5 W 3=A+2（0.3+0.7+0.5+1）=A+5 此为手机变窄方案 W 3=A+2（0.3+1）=A+2.6 然后比较W 1、W 2、W 3的大小，其中值最大的为手机的宽度。 （二）、厚度（H）计算： 1、直板手机厚度（H）： （1）、直板手机的总厚度H： 直板手机厚度H 由以下四部分组成： ①电池部分厚度H1； ②电池与 PCB 板间的厚度H2； ③PCB 板厚度H3； ④LCD 部分厚度H4。 （2）、电池部分厚度H1： H1=A1+1.1 （3）、电池与 PCB 板间的厚度 H2： H2=屏蔽罩高度 A+标签0.2+与电池部分的间隙0.2=A+0.4。 （4）、PCB 的厚度 H3： 手机的 PCB 板的长度大于80时，H3=1，否则 PCB 板易翘曲变形； 手机的 PCB 板的长度小于80时，H3=0.8。 （5）、LCD 部分厚度 H4： H4=A2+1.9 2、翻盖手机（翻盖上装有 LCD）厚度 H： （1）、翻盖手机（装有 LCD）的总厚度 H： H =H 1+H 2+H 3+H 4+H 5 翻盖手机的厚度H 由以下五部分组成： ①电池部分厚度H1； ②电池与 PCB 板间的厚度H2； ③PCB 板厚度H3； ④PCB 板与 LCD 部分的厚度H4； ⑤LCD 部分（即翻盖）的厚度H5。 （2）、电池部分厚度H1： 电池部分厚度与直板手机相同，参考直板手机的计算方法。 （3）、电池与 PCB 板间的厚度H2： 电池与 PCB 板间的厚度与直板手机相同，参考直板手机的计算方法。 （4）、PCB 板厚度H3： PCB 板的厚度与直板手机相同，参考直板手机的计算方法。 （5）、PCB 板与 LCD 部分（即翻盖）间的厚度H4： （6）、LCD 部分（即翻盖）厚度 H5： LCD 部分的厚度取决于 LCD 的放置方式，通常有以下两种形式： 要求B≥0.6，是因为当小护镜承受较大的力时，要保证小护镜变形后，小护镜不能接触到 LCD，以免使LCD 损坏。 3、翻盖手机（没装 LCD）的厚度 H： （1）、翻盖手机（没装 LCD）的总厚度 H： H =H 1+H 2+H 3+H 4+H 5+0.5 翻盖手机（没装LCD）的总厚度H 由以下五部分组成： ①电池部分厚度H1； ②电池与 PCB 板间的厚度H2； ③PCB 板厚度H3； ④LC...
