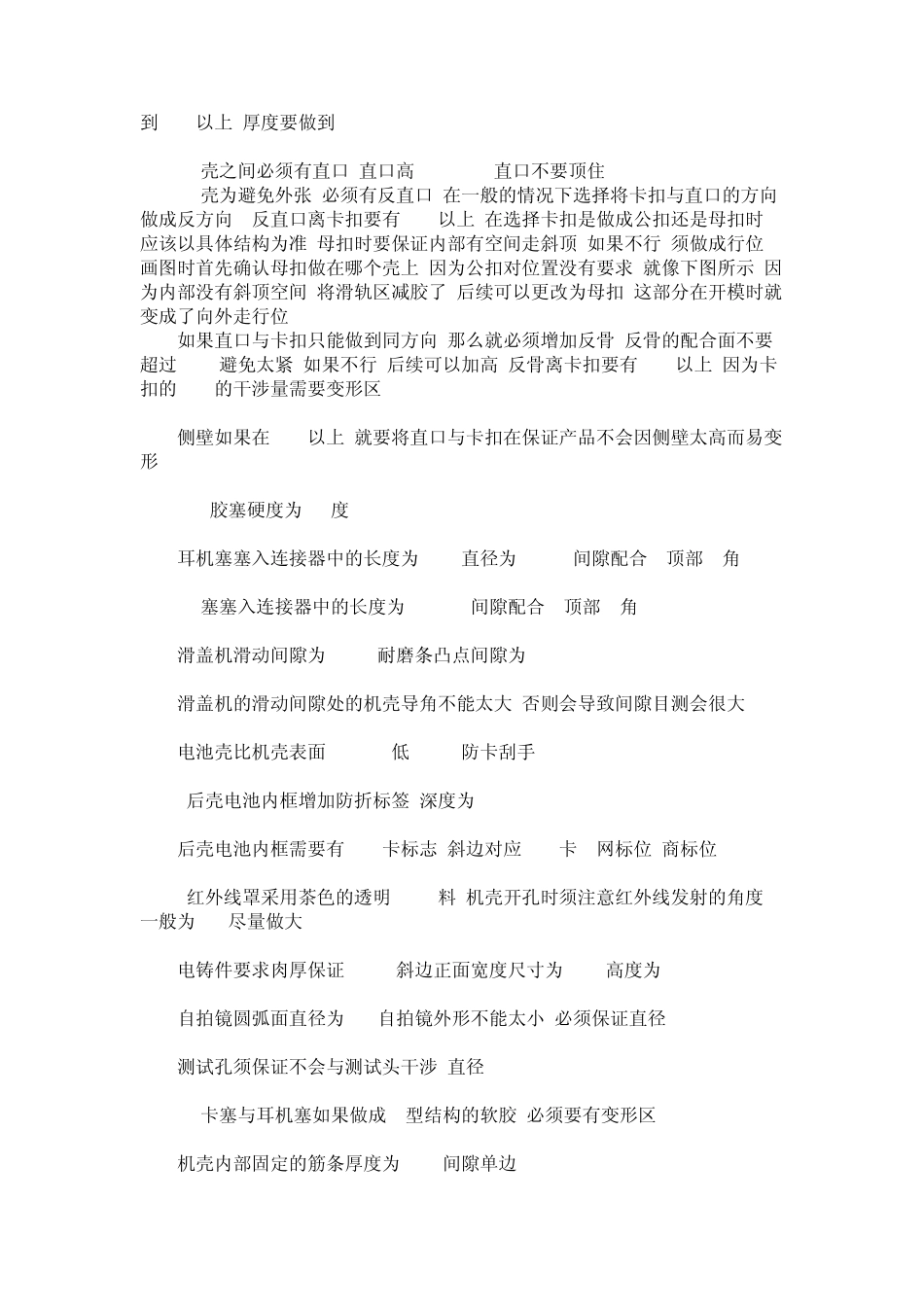

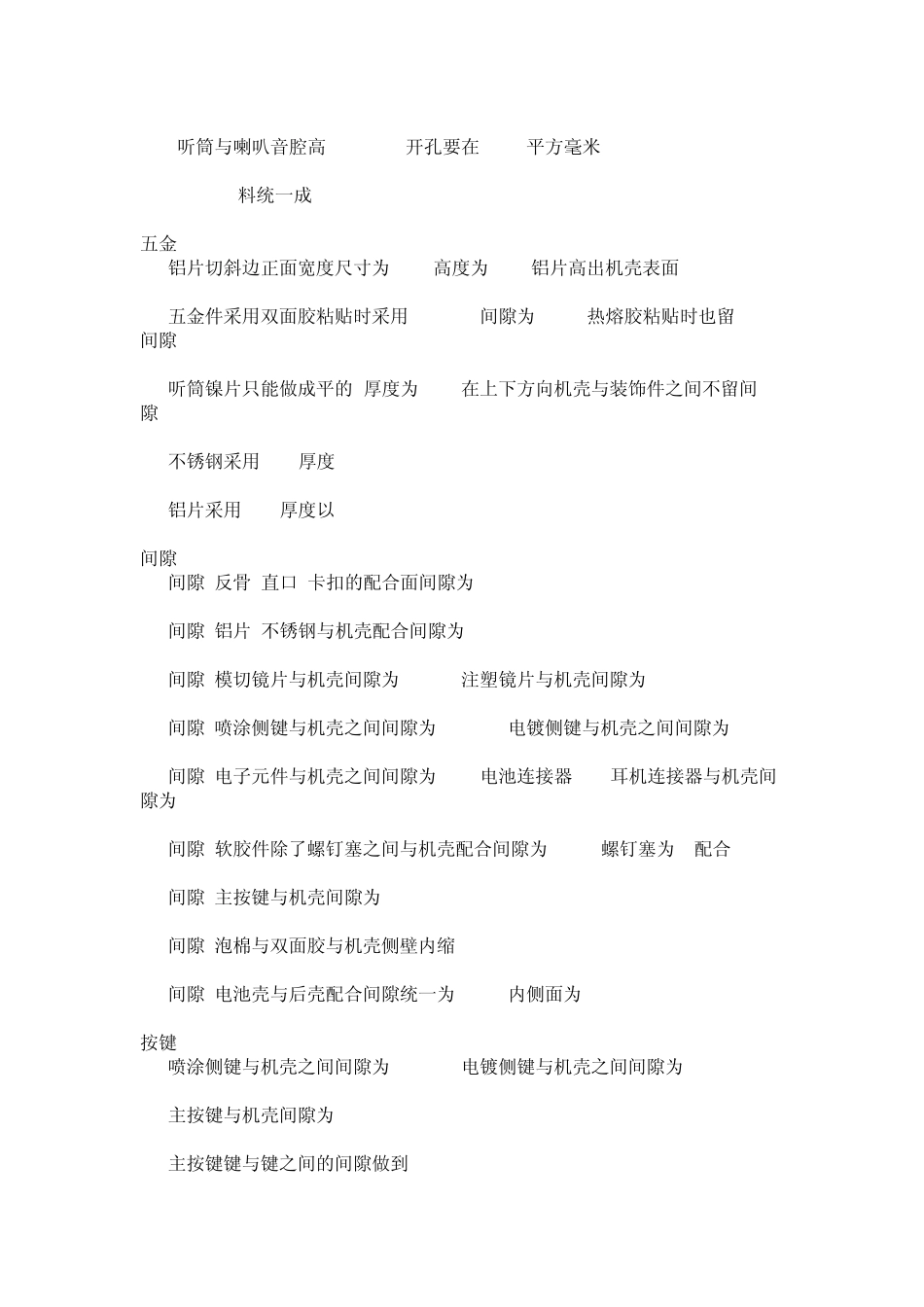

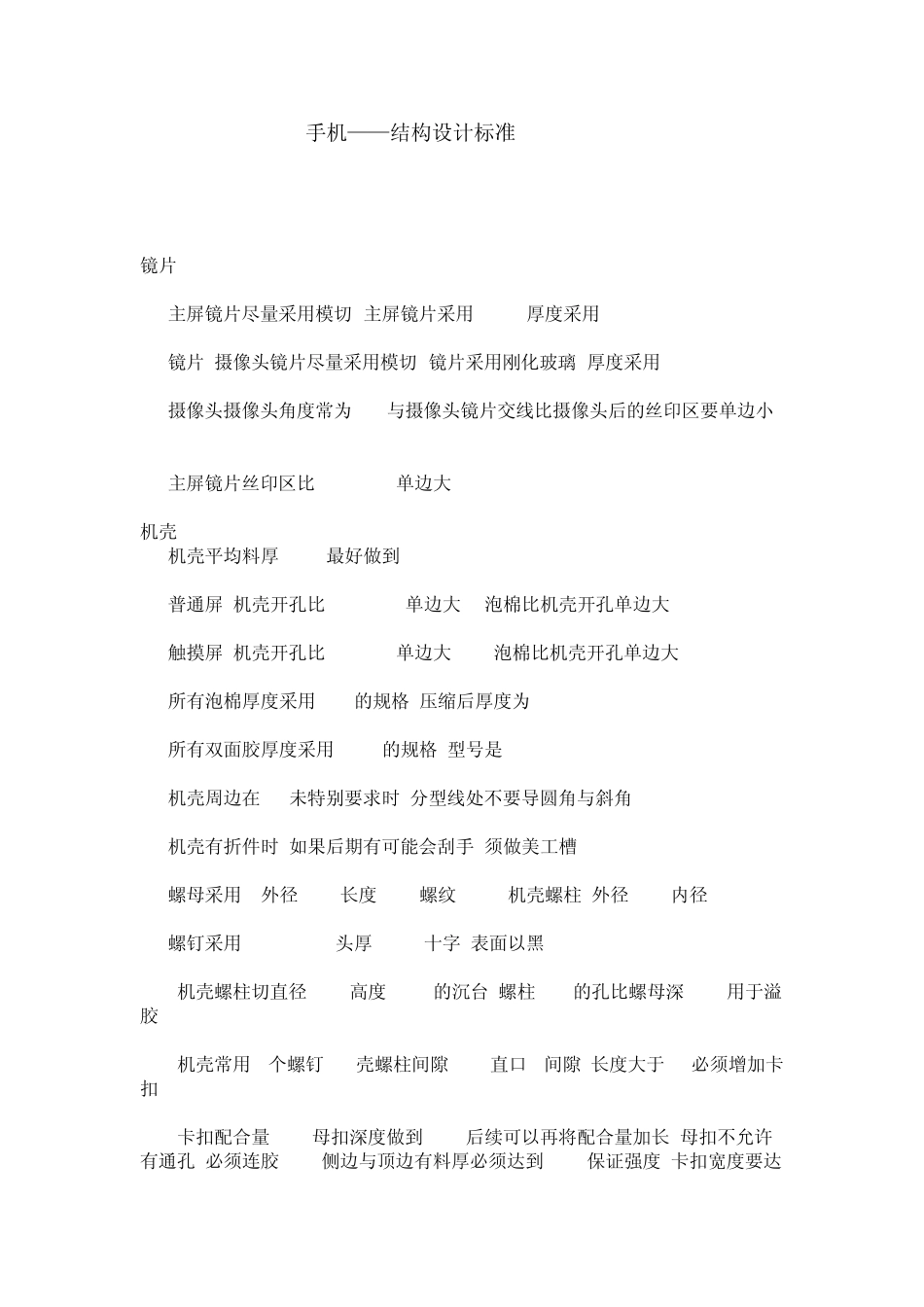

手机——结构设计标准 镜片: 1. 主屏镜片尽量采用模切,主屏镜片采用 PMMA,厚度采用 0.8 2. 镜片:摄像头镜片尽量采用模切,镜片采用刚化玻璃,厚度采用 0.5 3. 摄像头摄像头角度常为 65,与摄像头镜片交线比摄像头后的丝印区要单边小0.25 4. 主屏镜片丝印区比 LCD(A/A)单边大 0.5 机壳: 1. 机壳平均料厚:1.2,最好做到 1.4 2. 普通屏:机壳开孔比 LCD(A/A)单边大 1,泡棉比机壳开孔单边大 0.25 3. 触摸屏:机壳开孔比 TP(V/A)单边大 0.5,泡棉比机壳开孔单边大 0.3-0.5 4. 所有泡棉厚度采用 0.5的规格,压缩后厚度为 0.3 5. 所有双面胶厚度采用 0.15的规格,型号是 3M9495 6. 机壳周边在 ID未特别要求时,分型线处不要导圆角与斜角 7. 机壳有折件时,如果后期有可能会刮手,须做美工槽(0.3*0.3) 8. 螺母采用: 外径 2.3*长度 3.0*螺纹 M1.4,机壳螺柱:外径 3.8*内径 2.1 9. 螺钉采用:M1.4*3.0,头厚 0.75,十字.表面以黑. 10. 机壳螺柱切直径 2.3*高度 0.25的沉台,螺柱 2.1的孔比螺母深 0.3,用于溢胶 11. 机壳常用 6个螺钉,AB壳螺柱间隙 0.1.直口 0间隙.长度大于 30必须增加卡扣 12. 卡扣配合量 0.6,母扣深度做到 0.9,后续可以再将配合量加长.母扣不允许有通孔,必须连胶 0.3,侧边与顶边有料厚必须达到 1.0,保证强度.卡扣宽度要达到3.0以上.厚度要做到1.0. 13. AB壳之间必须有直口,直口高0.6*0.6.直口不要顶住. 14. AB壳为避免外张,必须有反直口.在一般的情况下选择将卡扣与直口的方向做成反方向. 反直口离卡扣要有8MM以上.在选择卡扣是做成公扣还是母扣时,应该以具体结构为准,母扣时要保证内部有空间走斜顶.如果不行,须做成行位.画图时首先确认母扣做在哪个壳上.因为公扣对位置没有要求.就像下图所示,因为内部没有斜顶空间,将滑轨区减胶了,后续可以更改为母扣,这部分在开模时就变成了向外走行位. 15. 如果直口与卡扣只能做到同方向,那么就必须增加反骨.反骨的配合面不要超过 0.4,避免太紧,如果不行,后续可以加高.反骨离卡扣要有8MM以上.因为卡扣的 0.6的干涉量需要变形区. 16. 侧壁如果在5.0以上,就要将直口与卡扣在保证产品不会因侧壁太高而易变形. 17. TPU胶塞硬度为80度 18. 耳机塞塞入连接器中的长度为2.0,直径为2.5(0间隙配合),顶部 C角 19. IO塞塞入连接器中的长度为2.0,(0间隙配合),顶部 C角 20. 滑盖机滑动间隙为0.25,耐磨条凸点间隙为0.1 21. 滑盖机的滑动...
