打地鼠的单片机设计

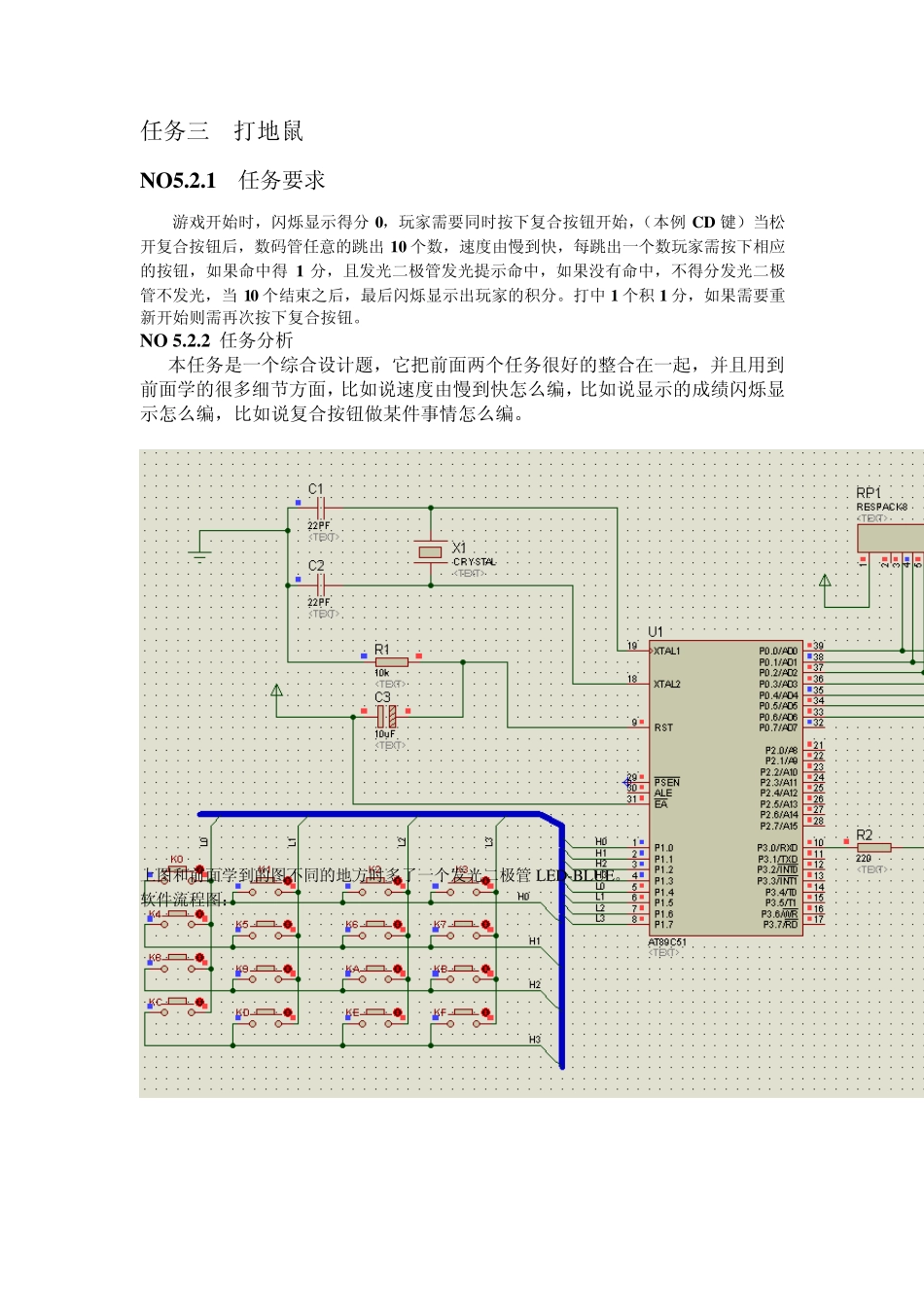

任务三 打地鼠 NO5.2.1 任务要求 游戏开始时，闪烁显示得分0，玩家需要同时按下复合按钮开始，（本例CD 键）当松开复合按钮后，数码管任意的跳出10 个数，速度由慢到快，每跳出一个数玩家需按下相应的按钮，如果命中得1 分，且发光二极管发光提示命中，如果没有命中，不得分发光二极管不发光，当10 个结束之后，最后闪烁显示出玩家的积分。打中1 个积1 分，如果需要重新开始则需再次按下复合按钮。 NO 5.2.2 任务分析 本任务是一个综合设计题，它把前面两个任务很好的整合在一起，并且用到前面学的很多细节方面，比如说速度由慢到快怎么编，比如说显示的成绩闪烁显示怎么编，比如说复合按钮做某件事情怎么编。 上图和前面学到的图不同的地方时多了一个发光二极管LED-BLUE。 软件流程图： NO 5.2.3 相关知识： 1 速度由慢到快的做某件事怎么编？ 方法： for(i=0;i15) DM=~seg[m]; } 通过中断的形式来实现的，每调用一次中断让变量c++；当10 个地鼠打完之后，r=0；r 为结束标志，此时如果c<15;数码管消隐，否则显示即可。 3 复合按钮做某件事情怎么编？ 方法： 用到A&&B，同时满足 AB两个条件时做某件事 switch(key_val) { case 12: {a=1;break;} case 13: {b=1;break;} } 在键盘扫描中：用到switch选择如果12号和13号按下会相应的标志位为1。 在主程序中： if(a==1&&b==1) {r=1; a=0; b=0;} if(r==1) { random（）；} 如果a=1并且 b==1 则标志位r=1，调用随机函数；并且给 ab清零，为下一次做准备。 NO 5.2.4 任务实施： 1 PROTEUS 画图 比较上个任务多了一个发光二极管 2 KEILC软件编程： #include #include #define DM P0 unsigned int tt; unsigned int k; unsigned int x=30; unsigned int c; unsigned char n,m,r ; sbit H0=P1^0;//键盘 sbit H1=P1^1; sbit H2=P1^2; sbit H3=P1^3; sbit L0=P1^4; sbit L1=P1^5;...
