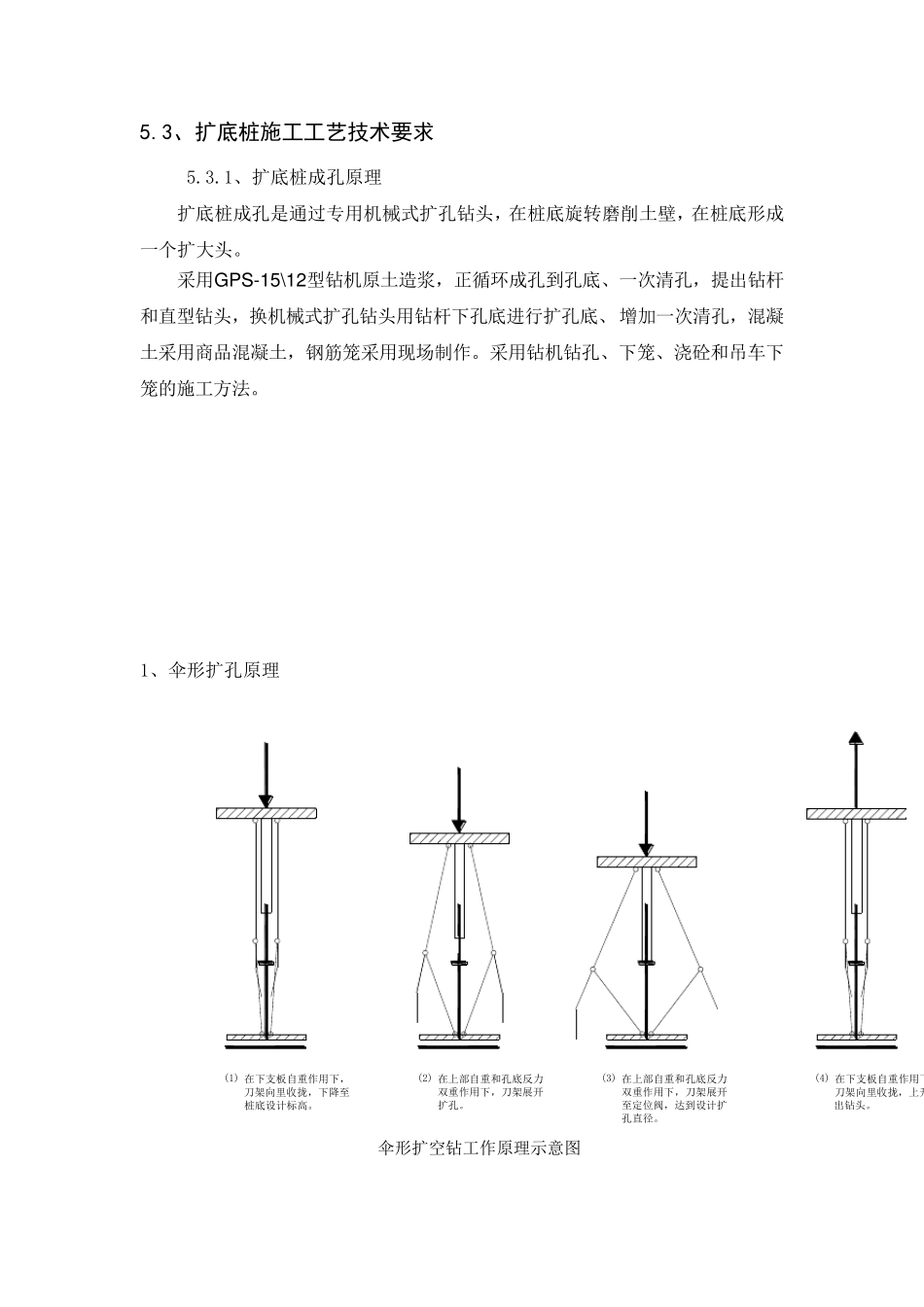

5.3、扩底桩施工工艺技术要求 5.3.1、扩底桩成孔原理 扩底桩成孔是通过专用机械式扩孔钻头，在桩底旋转磨削土壁，在桩底形成一个扩大头。 采用GPS-15\12型钻机原土造浆，正循环成孔到孔底、一次清孔，提出钻杆和直型钻头，换机械式扩孔钻头用钻杆下孔底进行扩孔底、增加一次清孔，混凝土采用商品混凝土，钢筋笼采用现场制作。采用钻机钻孔、下笼、浇砼和吊车下笼的施工方法。 1、伞形扩孔原理 (4) 在下支板自重作用下刀架向里收拢，上升出钻头。在上部自重和孔底反力双重作用下，刀架展开至定位阀，达到设计扩孔直径。(3)在上部自重和孔底反力双重作用下，刀架展开扩孔。(2)(1) 在下支板自重作用下，刀架向里收拢，下降至桩底设计标高。伞形扩空钻工作原理示意图 2、 当 要 进 行 桩 端 扩 孔 施 工 时 ， 换 上 伞 形 扩 孔 钻 头 ， 在 自 重 作 用 下 ， 该 钻 头下 支 座 向 下 垂 ， 从 而 拉 动 斜 撑 ， 使 整 个 可 扩 展 刀 展 呈 竖 直 向 收 拢 状 态 ， 见 图 。 当钻 头 放 至 孔 底 时 ， 上 支 座 在 配 重 作 用 下 向 下 移 动 ， 上 支 座 与 下 支 座 之 间 的 距 离 减小 ， 由 于 刀 架 两 头 与 上 、 下 支 座 之 间 的 铰 结 关 系 ， 使 得 刀 片 向 两 边 扩 展 ， 见 图 。刀 片 在 扩 展 的 同 时 ， 也 不 断 旋 转 切 割 周 围 的 土 体 ， 达 到 扩 孔 的 目 的 。 当 上 支 座 下移 至 定 位 阀 时 ， 刀 片 便 扩 展 到 设 计 的 角 度 ， 最 终 完 成 整 个 扩 孔 的 施 工 ， 见 图 。 扩孔 完 成 后 ， 上 支 座 上 提 ， 在 下 支 座 的 自 重 作 用 下 ， 整 个 钻 头 又 收 拢 成 原 来 形 状 ，沿 孔 提 出 。 5.3.2、 扩 底 桩 施 工 工 艺 流 程 1.埋 设 护 筒2.钻 孔 及 泥 浆5.吊 放 钢 筋6.钢 筋 笼 就 位7.下 放砼 导 管 两 清8.安放 排水并浇第一斗砼9.第一斗砼达 到 初灌量10.边 浇砼边 提 拔导 管11.砼 浇注完 毕1-2h后 拔除护 筒3.成 孔 清 孔循环钻 孔 灌注扩 底 桩 工 艺 流 程 图4.扩 底 清 孔循环 测量放 样， 定 桩 位 ↓ 埋 设 护 筒 ， 钻 机就 ...
