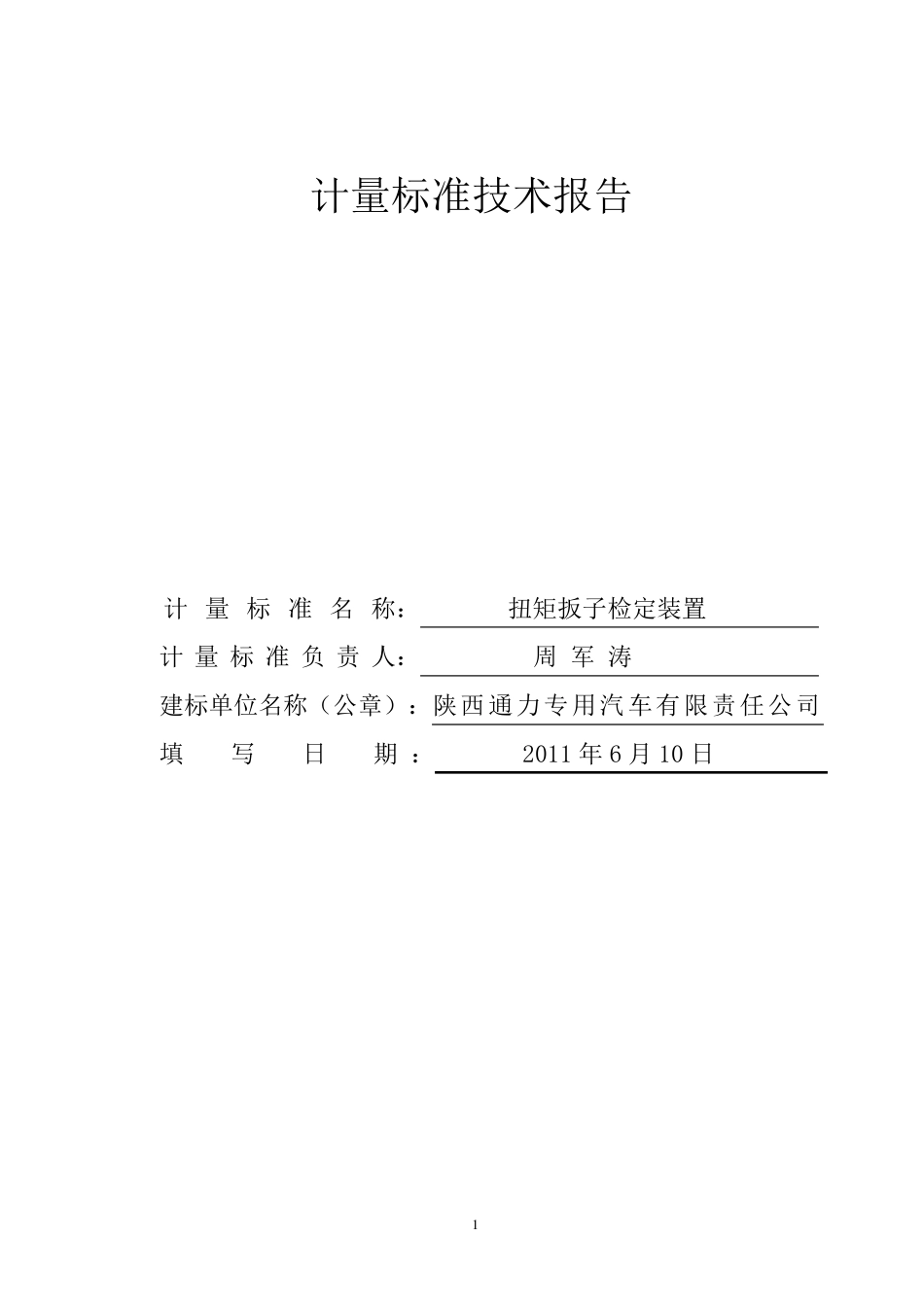

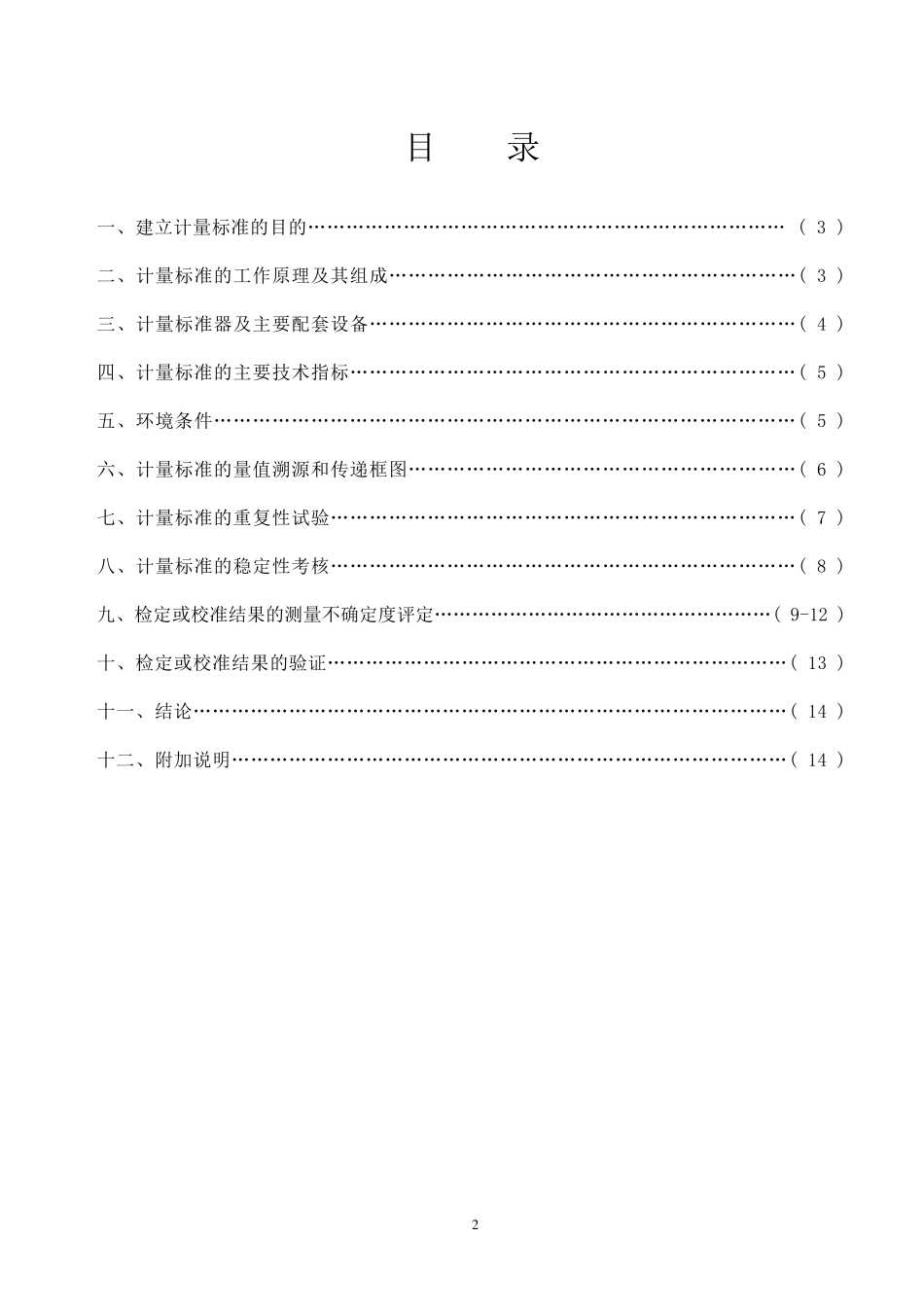

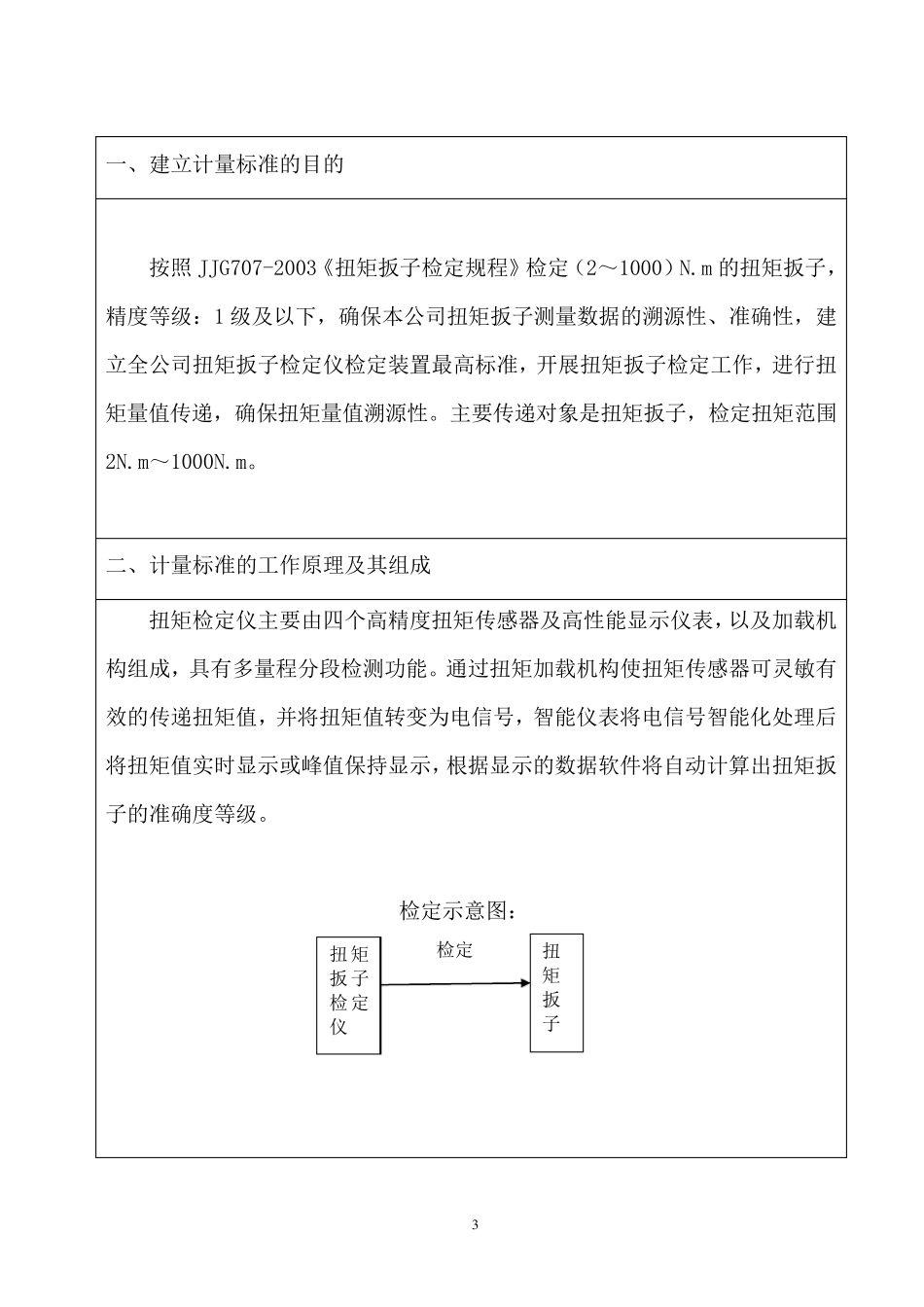

1 计量标准技术报告 计量标准名称： 扭矩扳子检定装置 计量标准负责人： 周 军 涛 建标单位名称（公章）：陕西通力专用汽车有限责任公司 填写日期 ： 2011 年 6 月 10 日 2 目 录 一、建立计量标准的目的………………………………………………………………… ( 3 ) 二、计量标准的工作原理及其组成………………………………………………………( 3 ) 三、计量标准器及主要配套设备…………………………………………………………( 4 ) 四、计量标准的主要技术指标……………………………………………………………( 5 ) 五、环境条件………………………………………………………………………………( 5 ) 六、计量标准的量值溯源和传递框图……………………………………………………( 6 ) 七、计量标准的重复性试验………………………………………………………………( 7 ) 八、计量标准的稳定性考核………………………………………………………………( 8 ) 九、检定或校准结果的测量不确定度评定………………………………………………( 9-12 ) 十、检定或校准结果的验证………………………………………………………………( 13 ) 十一、结论…………………………………………………………………………………( 14 ) 十二、附加说明……………………………………………………………………………( 14 ) 3 一、建立计量标准的目的 按照 JJG707-2003《扭矩扳子检定规程》检定（2～1000）N.m 的扭矩扳子，精度等级：1 级及以下，确保本公司扭矩扳子测量数据的溯源性、准确性，建立全公司扭矩扳子检定仪检定装置最高标准，开展扭矩扳子检定工作，进行扭矩量值传递，确保扭矩量值溯源性。主要传递对象是扭矩扳子，检定扭矩范围2N.m～1000N.m。 二、计量标准的工作原理及其组成 扭矩检定仪主要由四个高精度扭矩传感器及高性能显示仪表，以及加载机构组成，具有多量程分段检测功能。通过扭矩加载机构使扭矩传感器可灵敏有效的传递扭矩值，并将扭矩值转变为电信号，智能仪表将电信号智能化处理后将扭矩值实时显示或峰值保持显示，根据显示的数据软件将自动计算出扭矩扳子的准确度等级。 检定示意图： 检定 扭矩扳子检定仪 扭矩扳子 4 三、计量标准器及主要配套设备 计 量 标 准 器 名 称 型 号 测量范围 准确度等级 制造厂及 出厂编号 检定机构 检定 周期 扭矩传感器 10...
