扶梯电气控制部分

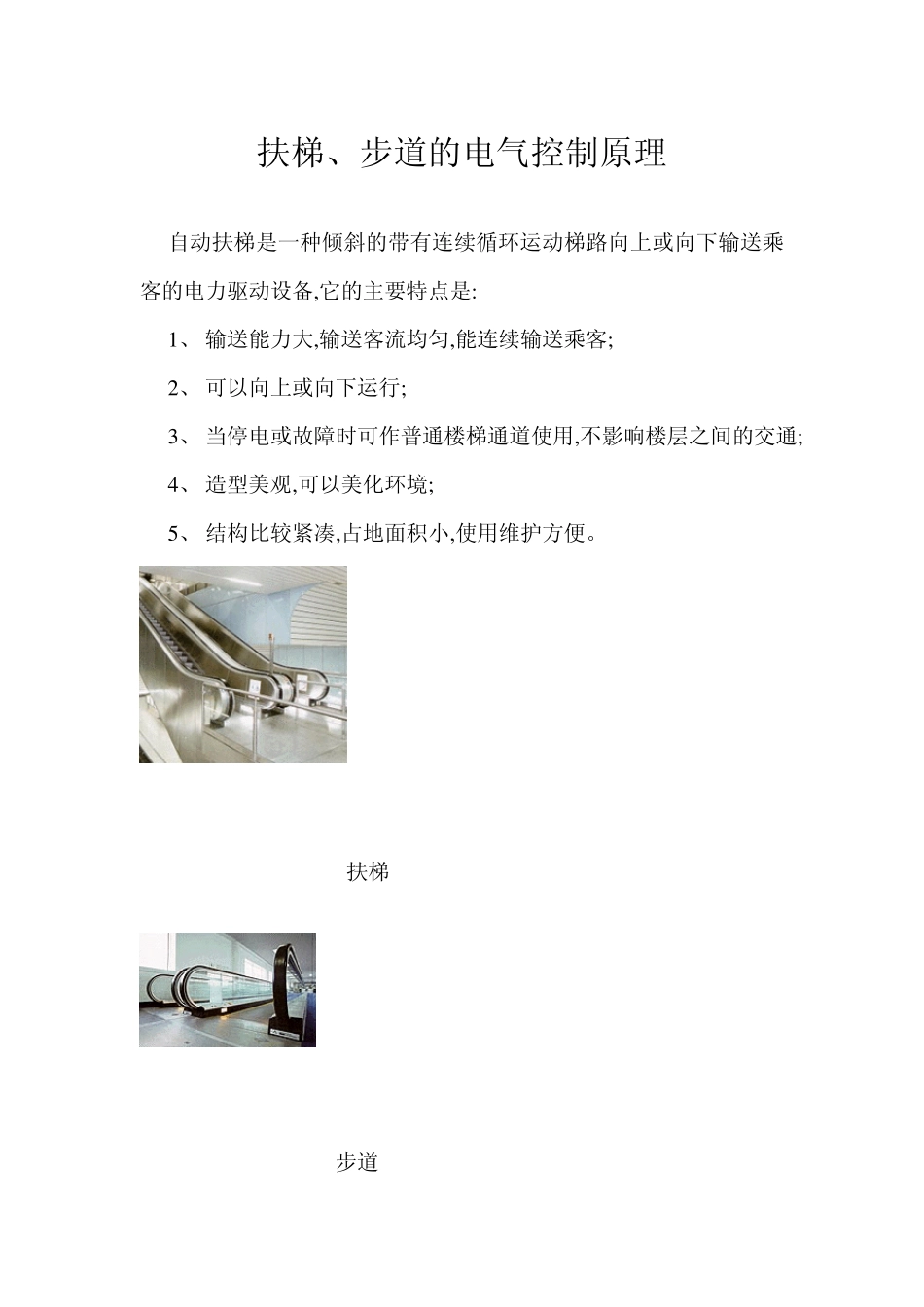

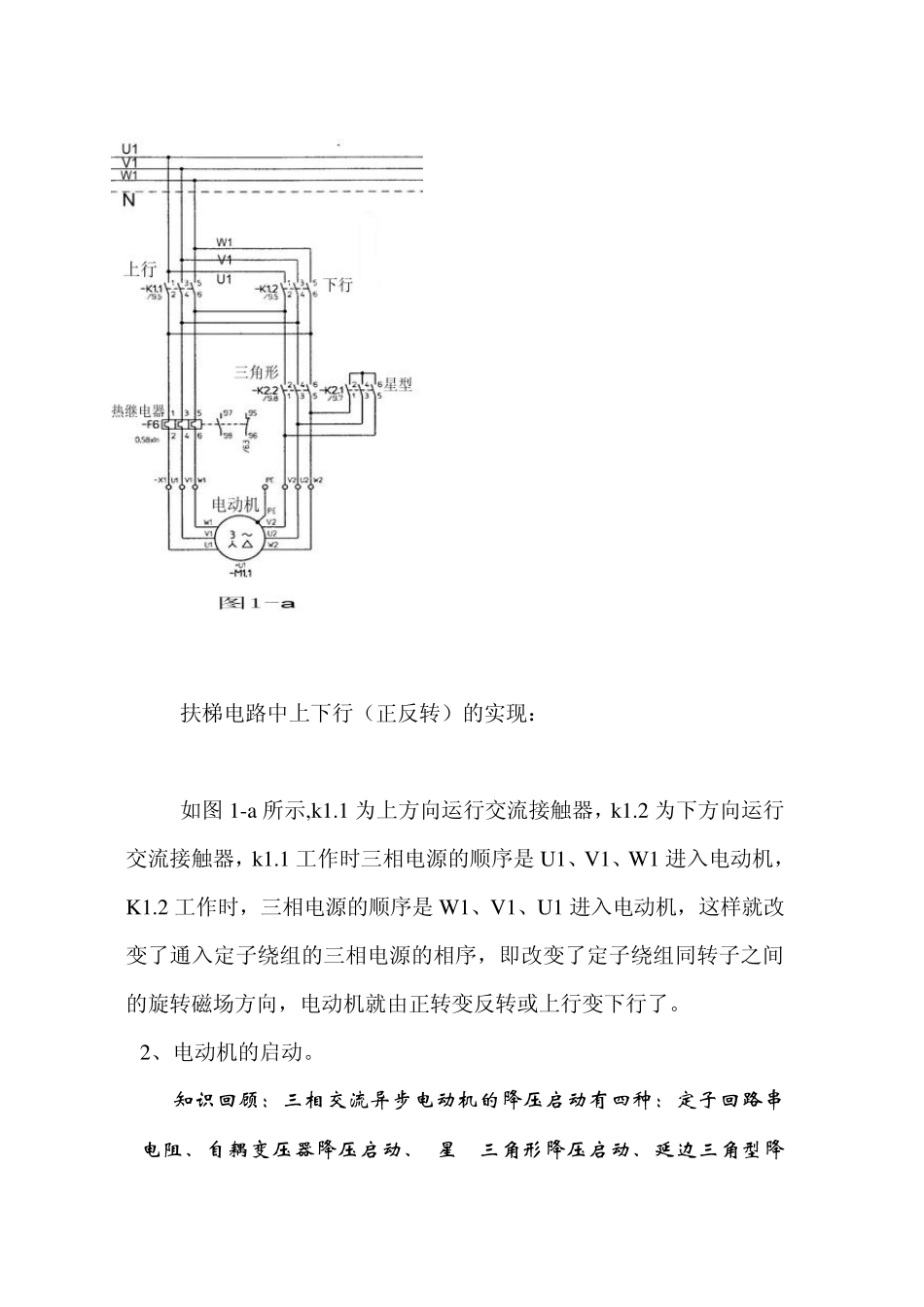

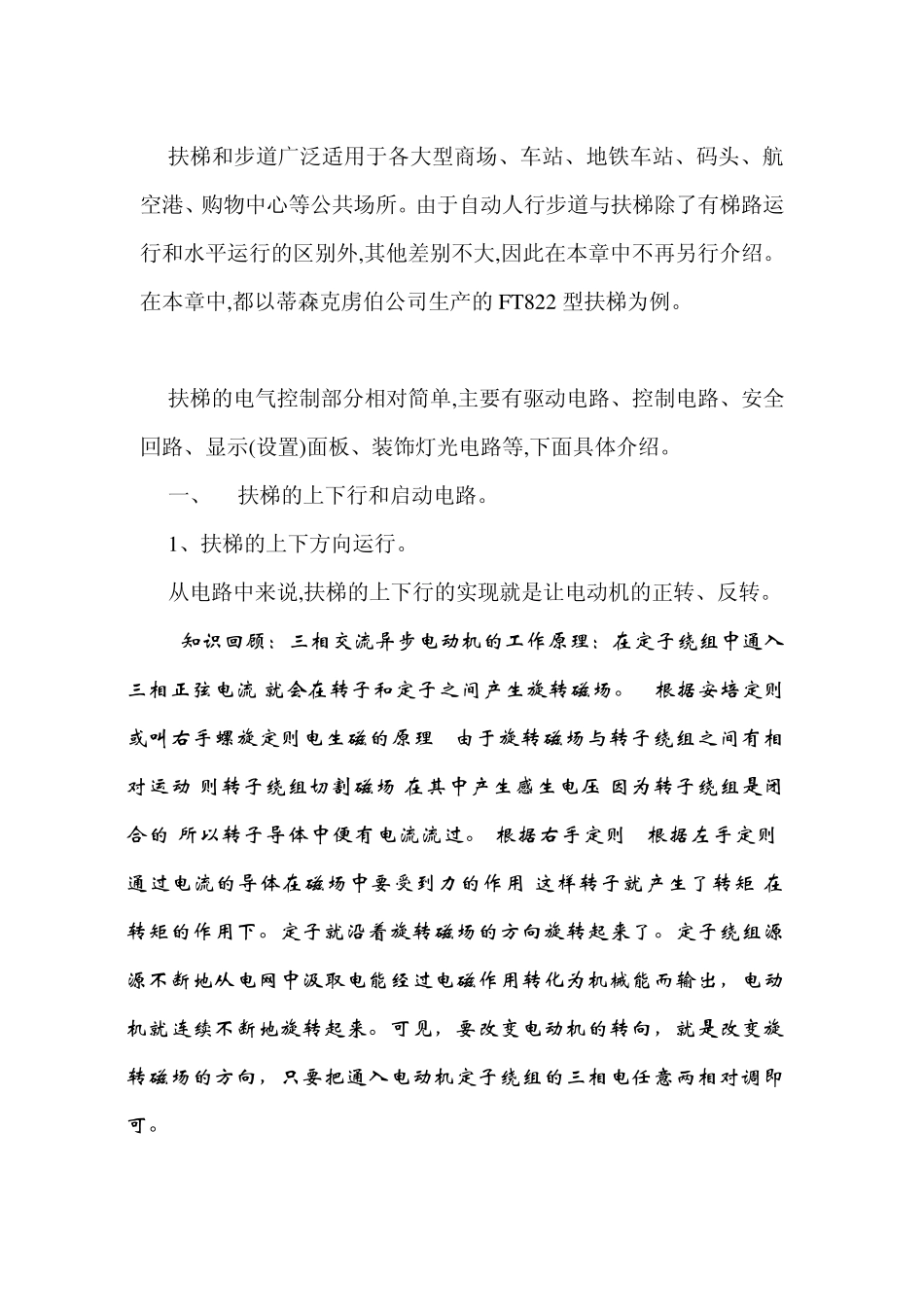

扶梯、步道的电气控制原理 自动扶梯是一种倾斜的带有连续循环运动梯路向上或向下输送乘客的电力驱动设备,它的主要特点是: 1、 输送能力大,输送客流均匀,能连续输送乘客; 2、 可以向上或向下运行; 3、 当停电或故障时可作普通楼梯通道使用,不影响楼层之间的交通; 4、 造型美观,可以美化环境; 5、 结构比较紧凑,占地面积小,使用维护方便。 扶梯 步道 扶梯和步道广泛适用于各大型商场、车站、地铁车站、码头、航空港、购物中心等公共场所。由于自动人行步道与扶梯除了有梯路运行和水平运行的区别外,其他差别不大,因此在本章中不再另行介绍。在本章中,都以蒂森克虏伯公司生产的 FT822 型扶梯为例。 扶梯的电气控制部分相对简单,主要有驱动电路、控制电路、安全回路、显示(设置)面板、装饰灯光电路等,下面具体介绍。 一、 扶梯的上下行和启动电路。 1、扶梯的上下方向运行。 从电路中来说,扶梯的上下行的实现就是让电动机的正转、反转。 知识回顾：三相交流异步电动机的工作原理：在定子绕组中通入三相正弦电流,就会在转子和定子之间产生旋转磁场。( 根据安培定则或叫右手螺旋定则电生磁的原理) 由于旋转磁场与转子绕组之间有相对运动,则转子绕组切割磁场,在其中产生感生电压.因为转子绕组是闭合的,所以转子导体中便有电流流过。(根据右手定则) 根据左手定则,通过电流的导体在磁场中要受到力的作用,这样转子就产生了转矩.在转矩的作用下。定子就沿着旋转磁场的方向旋转起来了。定子绕组源源不断地从电网中汲取电能经过电磁作用转化为机械能而输出，电动机就连续不断地旋转起来。可见，要改变电动机的转向，就是改变旋转磁场的方向，只要把通入电动机定子绕组的三相电任意两相对调即可。 扶梯电路中上下行（正反转）的实现： 如图1-a 所示,k1.1 为上方向运行交流接触器，k1.2 为下方向运行交流接触器，k1.1 工作时三相电源的顺序是U1、V1、W1 进入电动机，K1.2 工作时，三相电源的顺序是W1、V1、U1 进入电动机，这样就改变了通入定子绕组的三相电源的相序，即改变了定子绕组同转子之间的旋转磁场方向，电动机就由正转变反转或上行变下行了。 2、电动机的启动。 知识回顾：三相交流异步电动机的降压启动有四种：定子回路串电阻、自耦变压器降压启动、 星---三角形降压启动、延边三角型降压启动。其根本目的都是为了减小启动电流。因为蒂森克虏伯公司生产的FT822型扶梯用的是星→三角型降压启动，所以在此我们只讨论...
