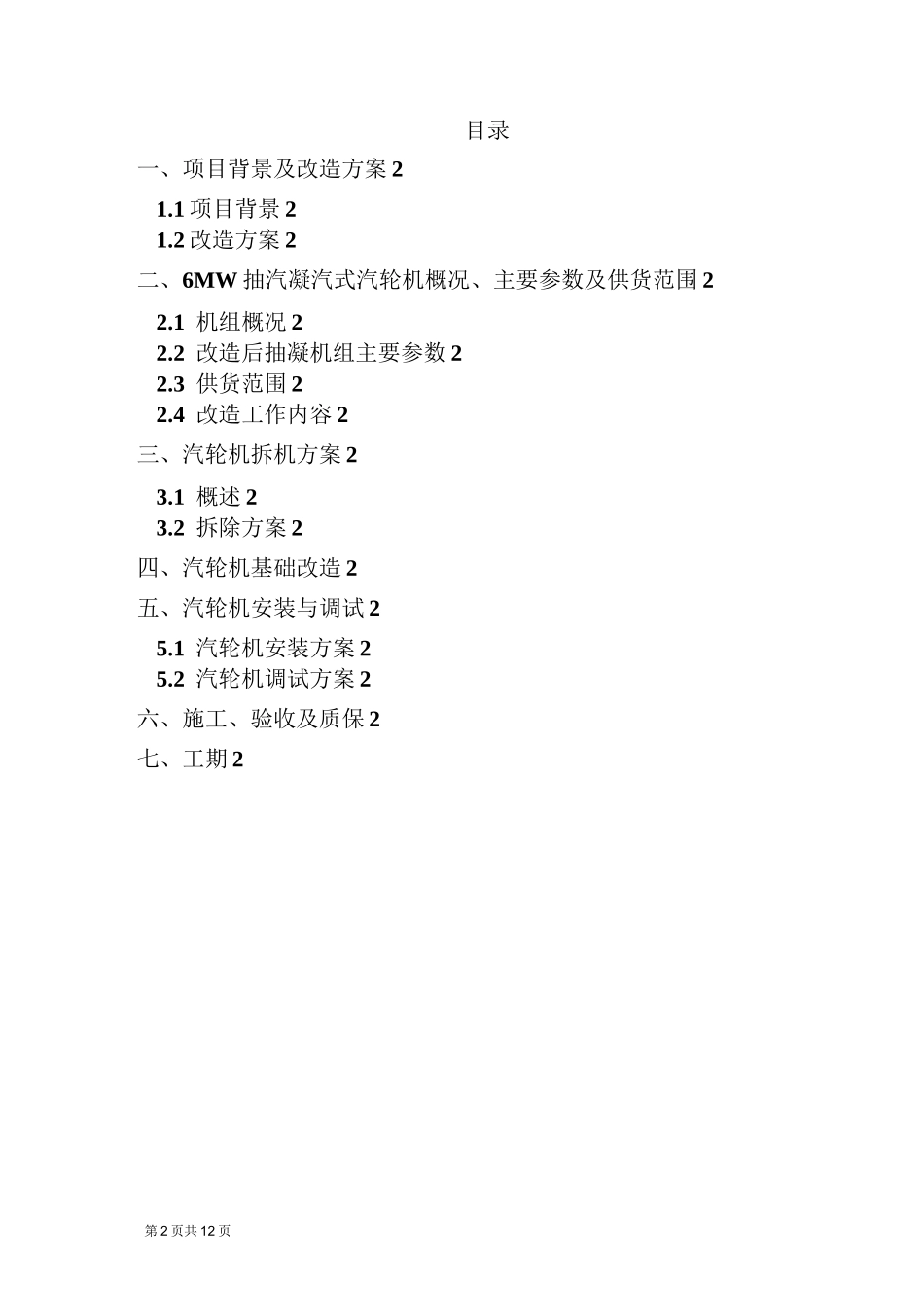

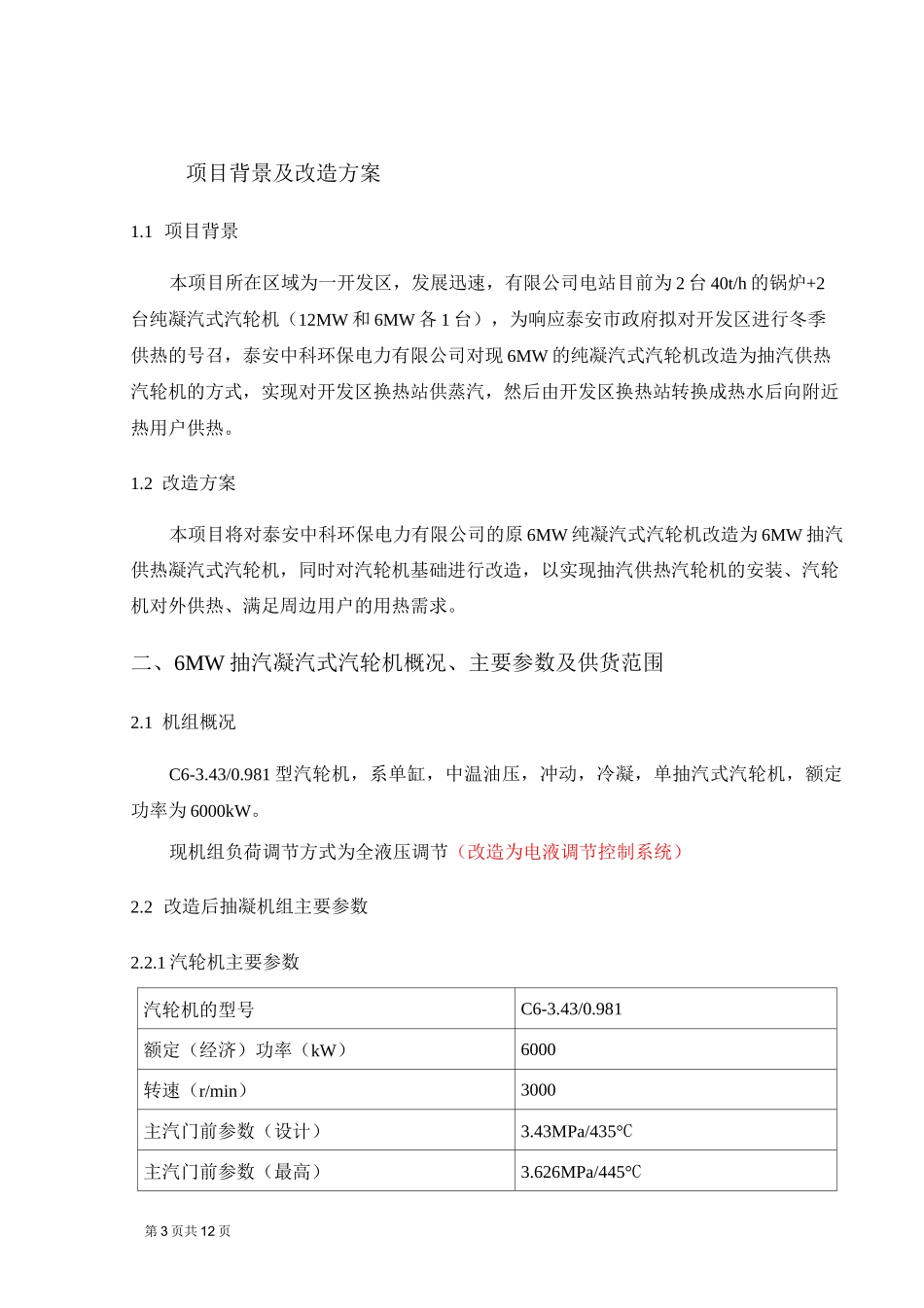

汽轮机改造方案技术协议山东九鼎环保科技有限公司2014.01第 2 页共 12 页目录一、项目背景及改造方案 21.1 项目背景 21.2 改造方案 2二、6MW 抽汽凝汽式汽轮机概况、主要参数及供货范围 22.1 机组概况 22.2 改造后抽凝机组主要参数 22.3 供货范围 22.4 改造工作内容 2三、汽轮机拆机方案 23.1 概述 23.2 拆除方案 2四、汽轮机基础改造 2五、汽轮机安装与调试 25.1 汽轮机安装方案 25.2 汽轮机调试方案 2六、施工、验收及质保 2七、工期 2第 3 页共 12 页项目背景及改造方案1.1 项目背景本项目所在区域为一开发区，发展迅速，有限公司电站目前为 2 台 40t/h 的锅炉+2台纯凝汽式汽轮机（12MW 和 6MW 各 1 台），为响应泰安市政府拟对开发区进行冬季供热的号召，泰安中科环保电力有限公司对现 6MW 的纯凝汽式汽轮机改造为抽汽供热汽轮机的方式，实现对开发区换热站供蒸汽，然后由开发区换热站转换成热水后向附近热用户供热。1.2 改造方案本项目将对泰安中科环保电力有限公司的原 6MW 纯凝汽式汽轮机改造为 6MW 抽汽供热凝汽式汽轮机，同时对汽轮机基础进行改造，以实现抽汽供热汽轮机的安装、汽轮机对外供热、满足周边用户的用热需求。二、6MW 抽汽凝汽式汽轮机概况、主要参数及供货范围2.1 机组概况C6-3.43/0.981 型汽轮机，系单缸，中温油压，冲动，冷凝，单抽汽式汽轮机，额定功率为 6000kW。现机组负荷调节方式为全液压调节（改造为电液调节控制系统）2.2 改造后抽凝机组主要参数2.2.1 汽轮机主要参数汽轮机的型号C6-3.43/0.981额定（经济）功率（kW）6000转速（r/min）3000主汽门前参数（设计）3.43MPa/435°C主汽门前参数（最高）3.626MPa/445°C第 4 页共 12 页主汽门前参数（最低）3.136MPa/420C转向顺汽流方向看为顺时针临界转速（r/min）〜1700额定/最大.进汽量（t/h）83/96.4冷却水温度（°C）27（设计）/33（最高）额定工况排汽压力（MPa）0.007152.2.2 抽汽参数额定抽汽压力（MPa）0.981抽汽供热压力范围（MPa）0.784〜1.274抽汽温度（C）311额定抽汽量（t/h）45最大抽汽量（t/h）56.25抽汽量范围（t/h）0〜56.25生产厂家青岛汽轮机厂出厂编号生产年份机组拆迁前业主2.3 供货范围1）包括 C6-3.43/0.981 抽凝式汽轮机本体一套，以及配套的主蒸汽连接管、隔离门、电动门、自动主汽门、座架、液压调节系统、抽汽逆止门、地角螺栓、联轴器等2）改造内容有关管道、阀门、...
