箱变施工组织设计方案

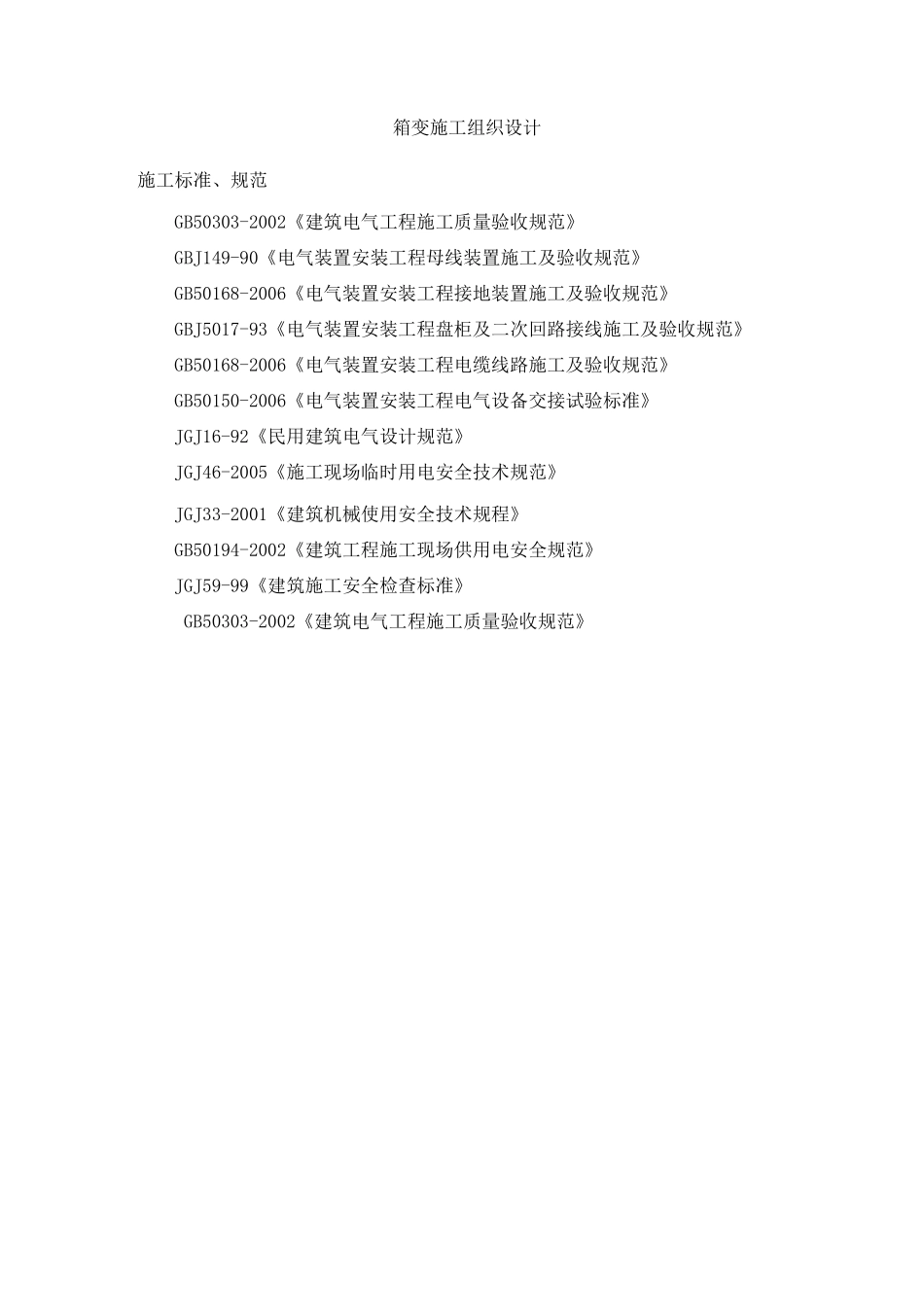

箱变施工组织设计施工标准、规范GB50303-2002《建筑电气工程施工质量验收规范》GBJ149-90《电气装置安装工程母线装置施工及验收规范》GB50168-2006《电气装置安装工程接地装置施工及验收规范》GBJ5017-93《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50168-2006《电气装置安装工程电缆线路施工及验收规范》GB50150-2006《电气装置安装工程电气设备交接试验标准》JGJ16-92《民用建筑电气设计规范》JGJ46-2005《施工现场临时用电安全技术规范》JGJ33-2001《建筑机械使用安全技术规程》GB50194-2002《建筑工程施工现场供用电安全规范》JGJ59-99《建筑施工安全检查标准》GB50303-2002《建筑电气工程施工质量验收规范》第一节架空线安装一、施工准备1、材料要求：总则：所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定，绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。绝缘子：瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。弹簧销、垫的弹力适宜。高压绝缘子的交流耐压试验结果必须符合施工规范的规定。绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于 2.0mm,绝缘导线应选用绝缘绑线。耐张线夹、并沟线夹、钳压管、铝带：表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。线夹转动灵活，与导线接触面符合要求。碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环、拉板、连扳、曲型垫等。表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1〜300mm 公差》的粗牙三级标准。螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。其它材料：电力复合脂、砂纸、油漆等。2、主要工器具：吊车、紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯、细钢丝刷、斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、登杆用具、安全带、手推车等。二、安装施工工艺流程：复测分坑一电杆基坑开挖一电杆组立一金具安装一放线f 紧线 f 绝缘子...
