厂房脚手架施工方案

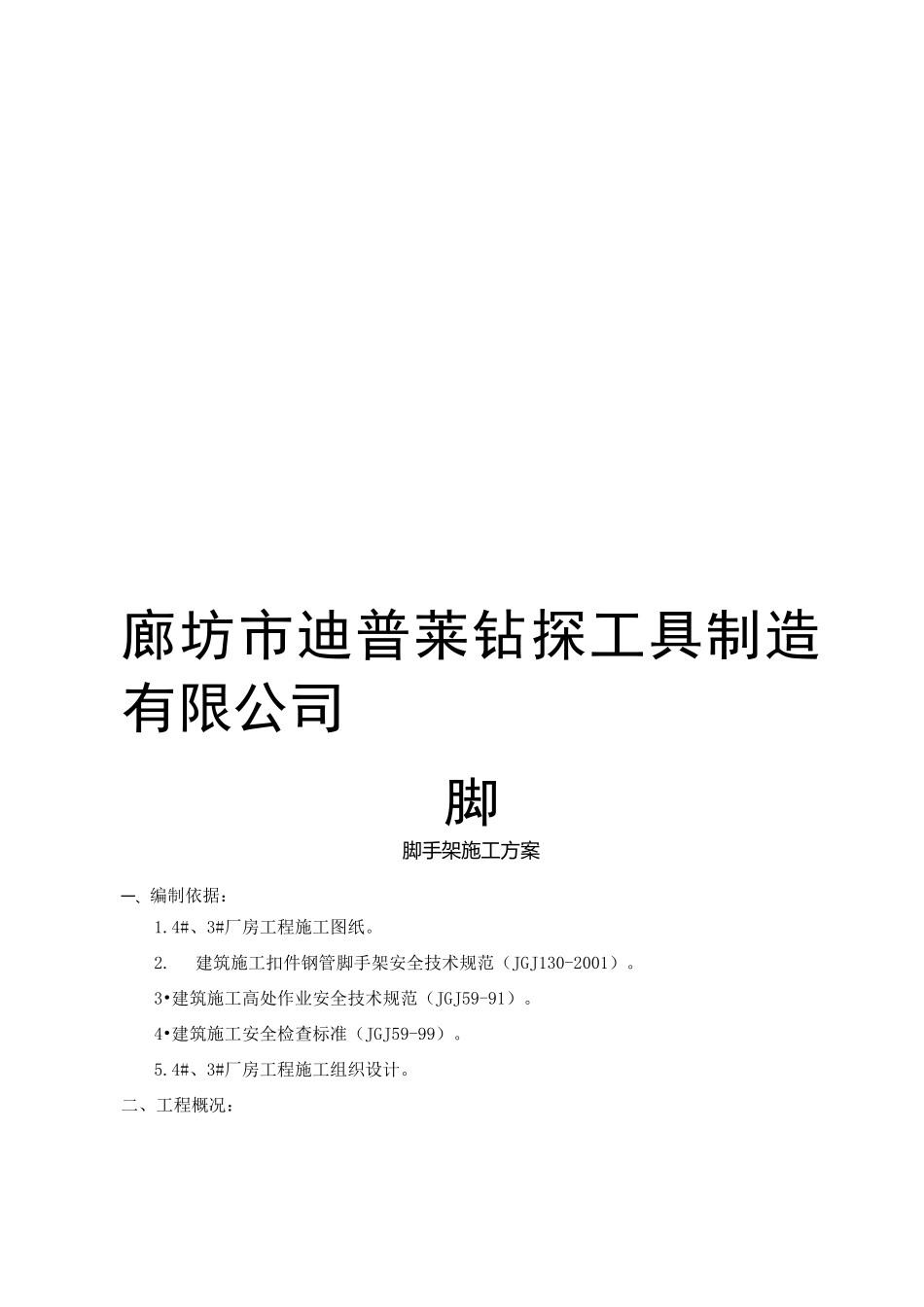

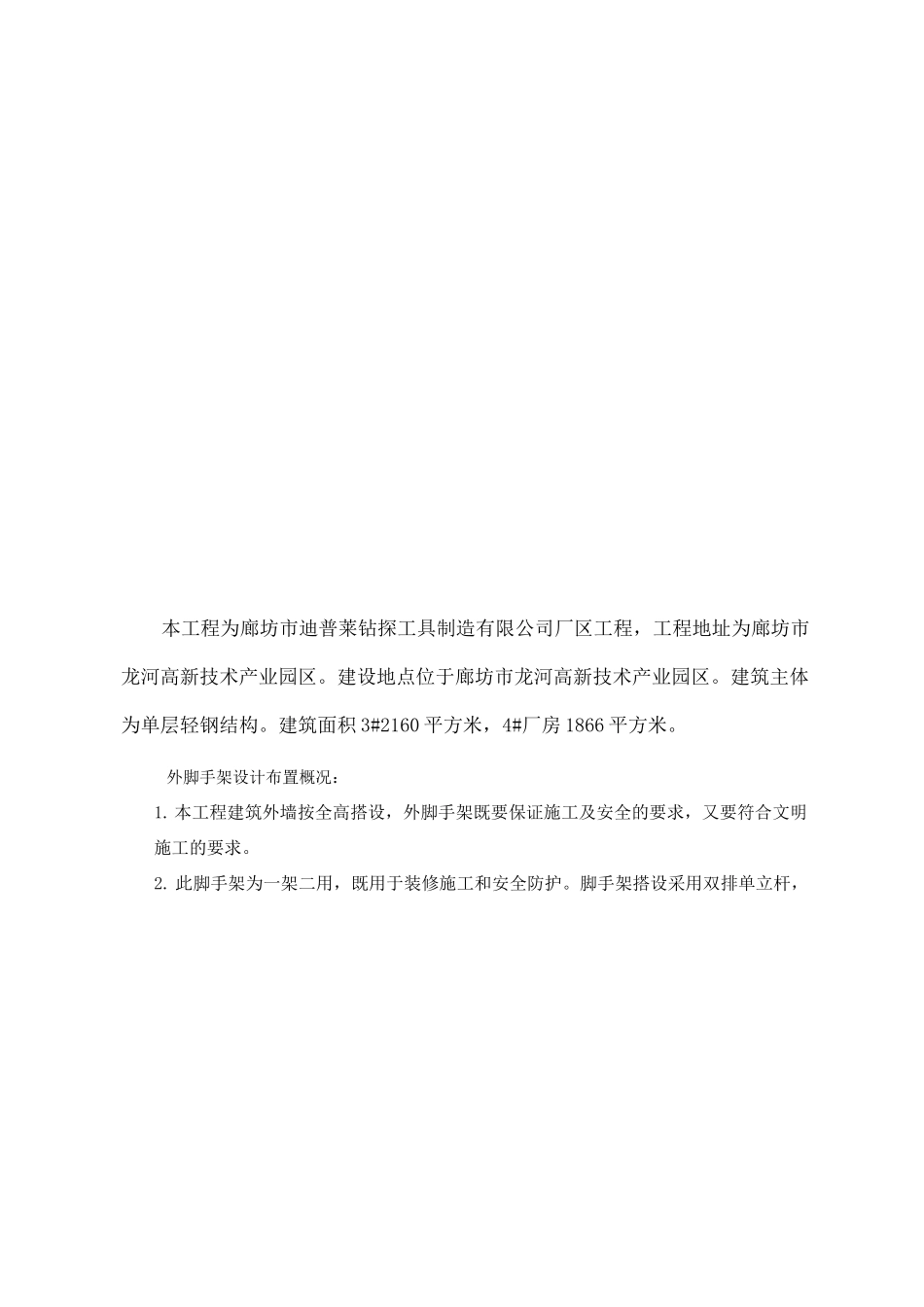

廊坊市迪普莱钻探工具制造有限公司脚脚手架施工方案一、编制依据：1.4#、3#厂房工程施工图纸。2.建筑施工扣件钢管脚手架安全技术规范（JGJ130-2001）。3•建筑施工高处作业安全技术规范（JGJ59-91）。4•建筑施工安全检查标准（JGJ59-99）。5.4#、3#厂房工程施工组织设计。二、工程概况：本工程为廊坊市迪普莱钻探工具制造有限公司厂区工程，工程地址为廊坊市龙河高新技术产业园区。建设地点位于廊坊市龙河高新技术产业园区。建筑主体为单层轻钢结构。建筑面积 3#2160 平方米，4#厂房 1866 平方米。外脚手架设计布置概况：1. 本工程建筑外墙按全高搭设，外脚手架既要保证施工及安全的要求，又要符合文明施工的要求。2. 此脚手架为一架二用，既用于装修施工和安全防护。脚手架搭设采用双排单立杆，立杆距外墙面 0.25m,排距（横距）为 1.0m，柱距为 1.8m，大横杆步距为 1.8m。三. 构造要求及技术措施：（一）扣件式钢管脚手架的构造要求及技术措施1.地基处理3：7 回填土应分层夯实，表面用 C10 砼进行硬化，厚度 100mm。四周外脚手架以硬化密实回填土作为基础，所有的基础必须平整。基础上、底座下设置垫板，其厚度不小于 50mm，布设必须平稳，不得悬空，四周距脚手架外立杆 500mm 处设一浅排水沟。1. 立杆全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮 1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接，接头交错布景，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于 50cm；各接头中心距主节点的距离不大于 60cm。2. 小横杆小横杆置于大横杆之下，在立杆的内侧，用直角扣件与立杆扣紧。小横杆伸出外立杆不小于 20cm；伸出内立杆 25cm。上下层小横杆应在立杆外错开布置，同层的相邻小横杆在立杆处相向布置。3. 大横杆大横杆置于小横杆之上，用直角扣件与小横杆扣紧，内外大横杆应与立杆用直角扣件扣紧。4．纵、横向扫地杆纵向扫地杆用用直角扣件固定在距底座下皮 20cm 处的立杆上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。5．剪刀撑在外立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆与地面的夹角在 45o—60。之间，斜杆相交点处于同一条直线上。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于 150mm。6．脚手板脚手板是采用纵向钢管上满铺竹笆，用 14＃铅丝绑扎在钢管上，扎紧扎牢。7．...
