2025年全套焊接工艺评定表格

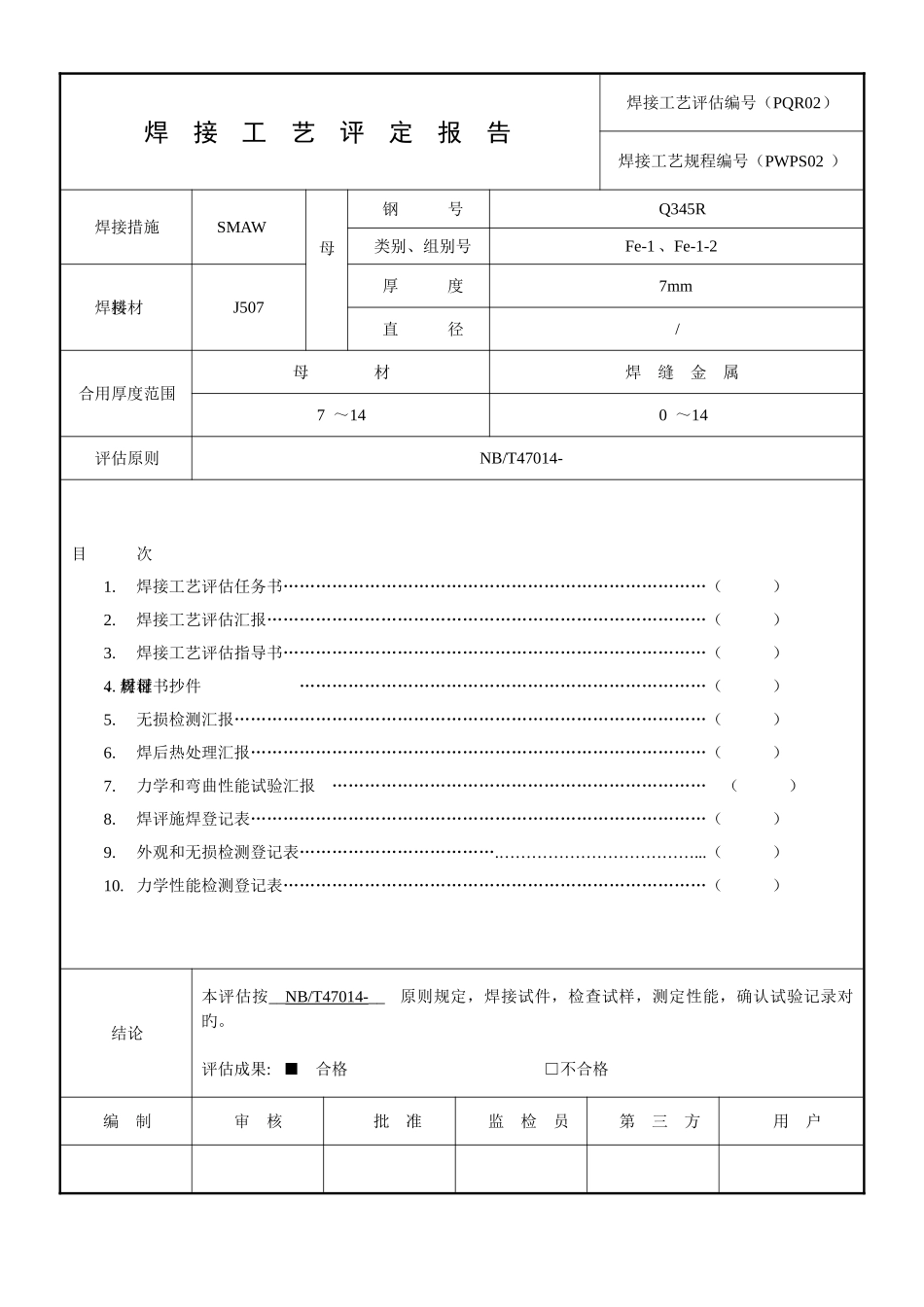

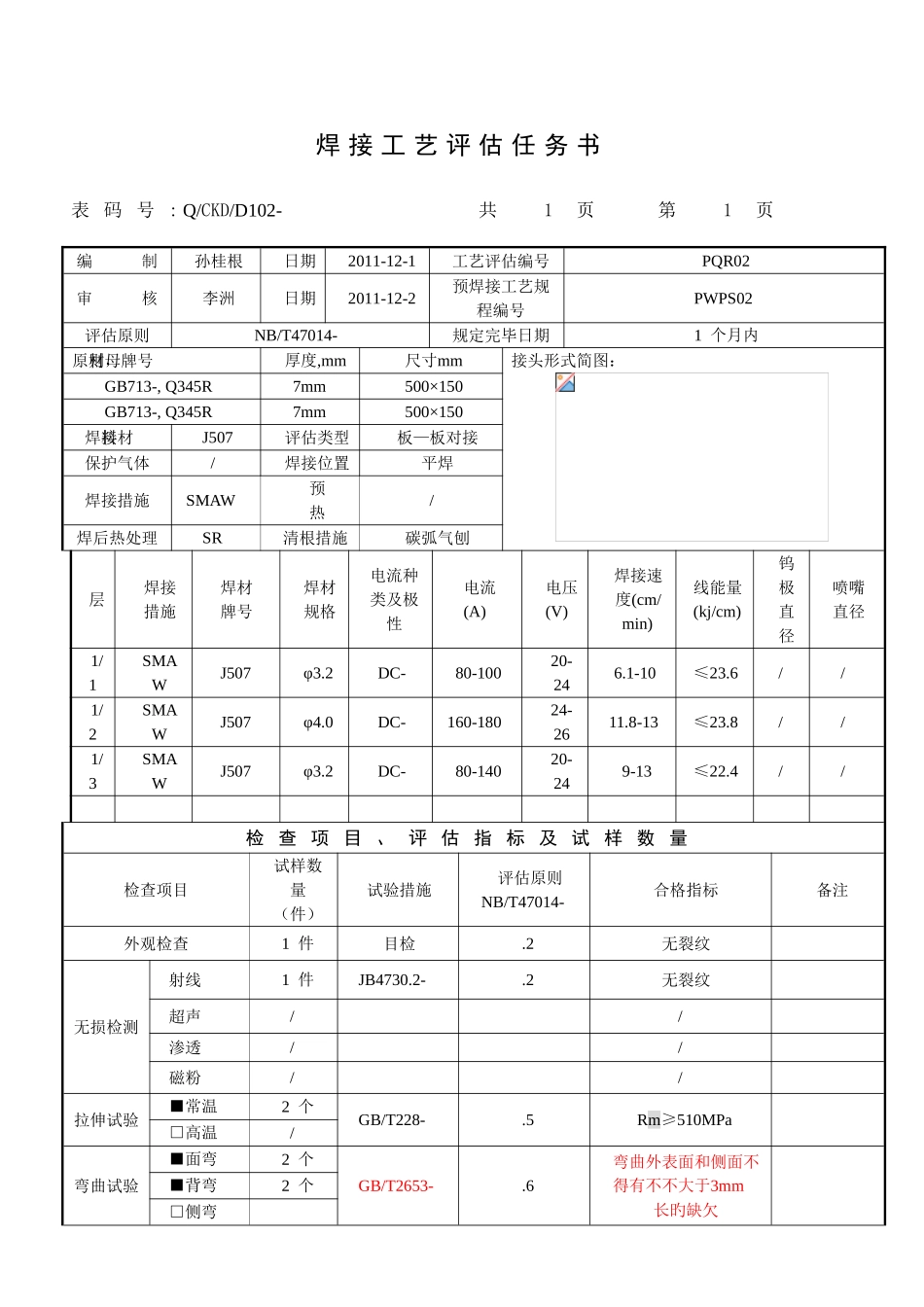

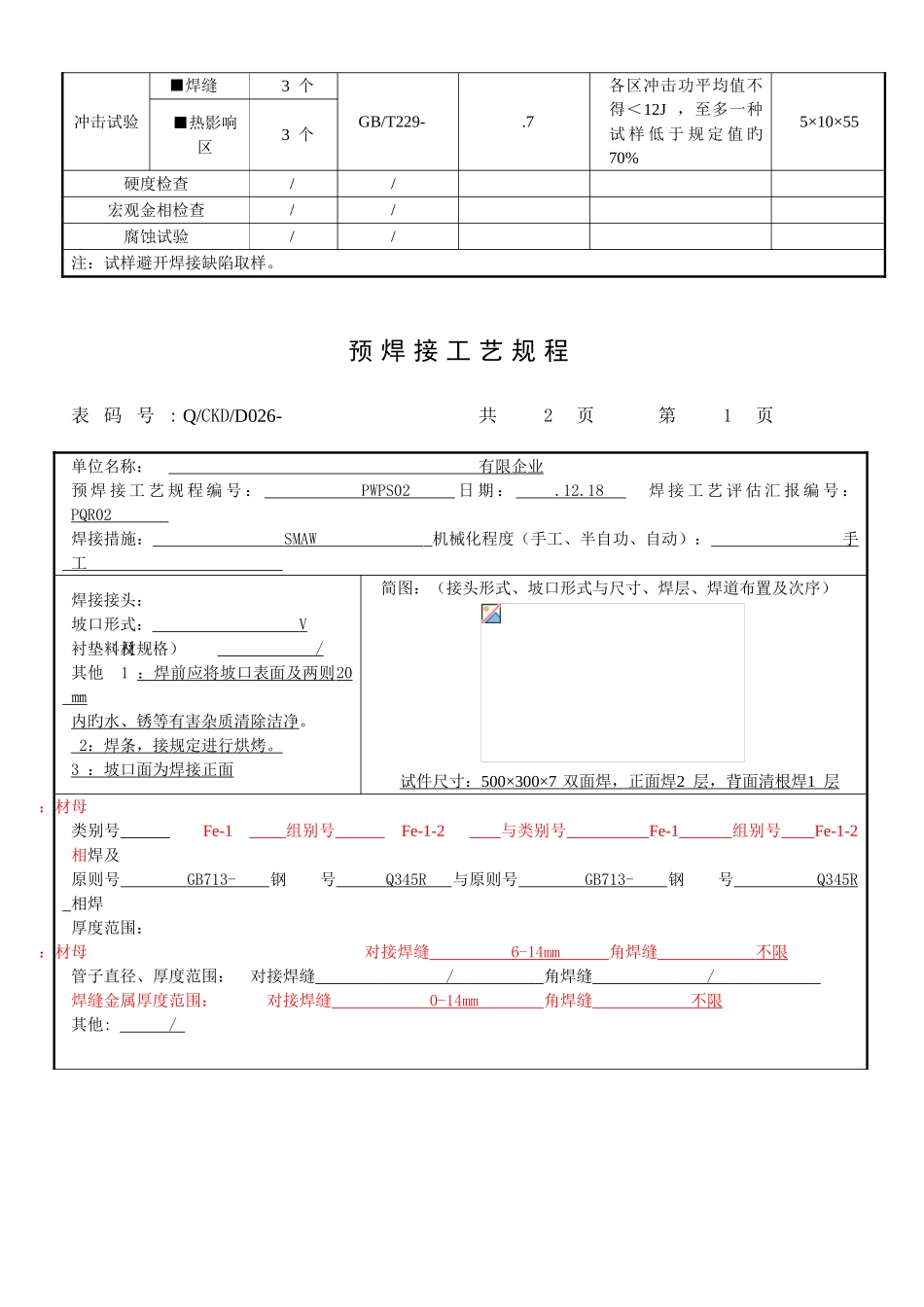

焊 接 工 艺 评 定 报 告焊接工艺评估编号（PQR02）焊接工艺规程编号（PWPS02 ）焊接措施SMAW母 材钢 号Q345R类别、组别号Fe-1 、Fe-1-2焊接材料J507厚 度7mm直 径/合用厚度范围母 材焊 缝 金 属7 ～140 ～14评估原则NB/T47014-目 次 1.焊接工艺评估任务书……………………………………………………………………（ ）2.焊接工艺评估汇报………………………………………………………………………（ ）3.焊接工艺评估指导书……………………………………………………………………（ ）4.母材、焊材质证书抄件…………………………………………………………………（ ）5.无损检测汇报……………………………………………………………………………（ ）6.焊后热处理汇报…………………………………………………………………………（ ）7.力学和弯曲性能试验汇报 …………………………………………………………… （ ） 8.焊评施焊登记表…………………………………………………………………………（ ）9.外观和无损检测登记表……………………………….………………………………...（ ）10. 力学性能检测登记表……………………………………………………………………（ ）结论本评估按__NB/T47014-__原则规定，焊接试件，检查试样，测定性能，确认试验记录对旳。评估成果: ■合格 □不合格编 制审 核批 准监 检 员第 三 方用 户焊 接 工 艺 评 估 任 务 书表 码 号 : Q/CKD/D102- 共 1 页 第 1 页编 制孙桂根日期2011-12-1工艺评估编号PQR02审 核李洲日期2011-12-2预焊接工艺规程编号PWPS02评估原则NB/T47014-规定完毕日期1 个月内母材原则，牌号厚度,mm尺寸mm接头形式简图：GB713-, Q345R7mm500×150GB713-, Q345R7mm500×150焊接材料J507评估类型板—板对接保护气体/焊接位置平焊焊接措施SMAW预 热/焊后热处理SR清根措施碳弧气刨层焊接措施焊材牌号焊材规格电流种类及极性电流 (A)电压 (V)焊接速度(cm/min)线能量(kj/cm)钨极直径喷嘴直径1/1SMAWJ507φ3.2DC-80-10020-246.1-10≤23.6//1/2SMAWJ507φ4.0DC-160-18024-2611.8-13≤23.8//1/3SMAWJ507φ3.2DC-80-14020-249-13≤22.4//检 查 项 目 、 评 估 指 标 及 试 样 数 量检查项目试样数量（件）试验措施评估原则NB/T47014-合格指标备注外观检查1 件目检.2无裂纹无损检测射线1 件JB4730.2-.2无裂纹超声//渗...
