2025年CAD绘图技能竞赛试卷

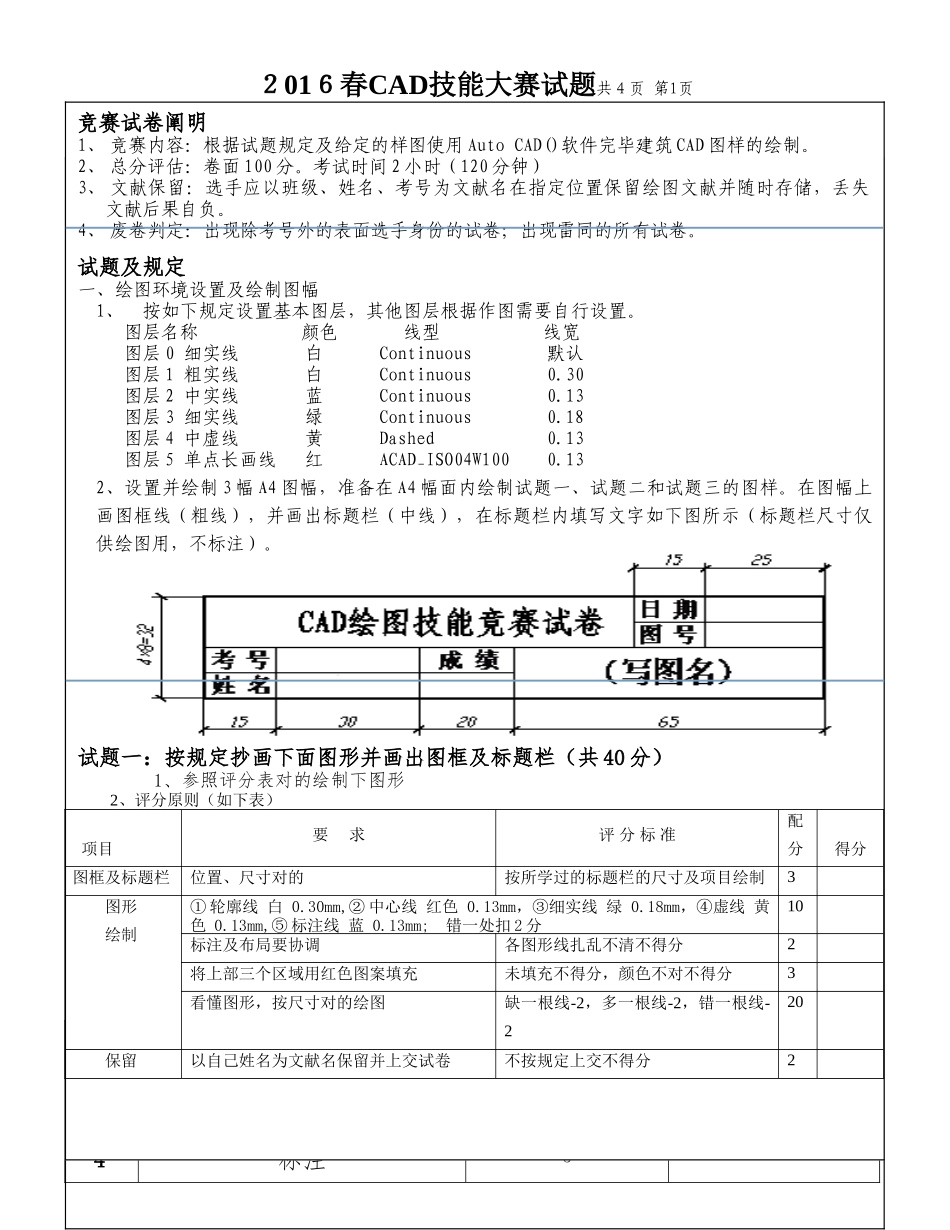

2025年CAD绘图技能竞赛试卷_第1页
1/3
2025年CAD绘图技能竞赛试卷_第2页
2/3

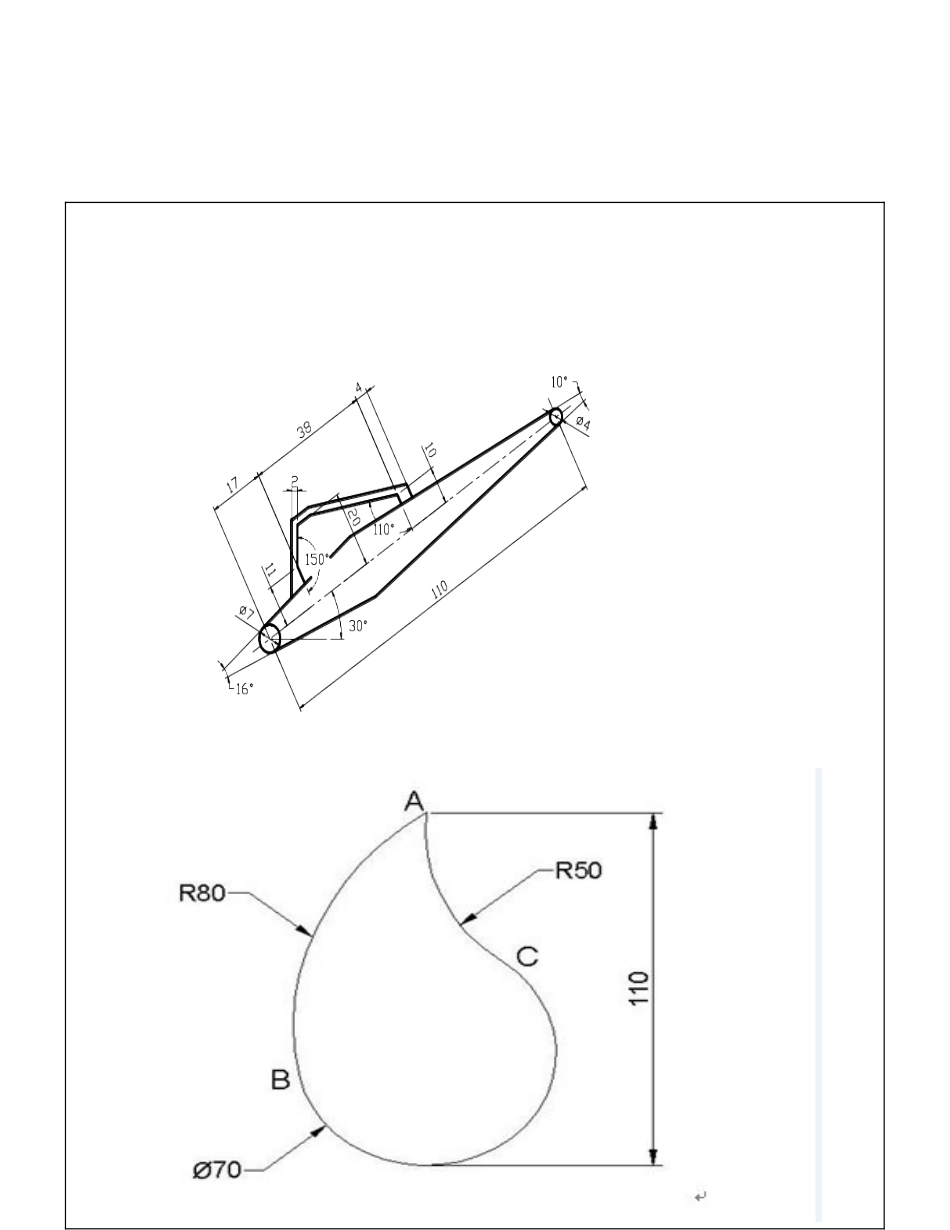

2025年CAD绘图技能竞赛试卷_第3页
3/3
2016春CAD技能大赛试题共4页 第1页 共4页 第2页试题二:按规定抄画下图形(共 30 分) 1、参照评分表对的绘制下列三视图 2、评分原则(如下表)序号考核内容(规定)配分得分1图层及线型设置102绘制图形203各图形线布局协调54标注5竞赛试卷阐明1、 竞赛内容:根据试题规定及给定的样图使用 Auto CAD()软件完毕建筑 CAD 图样的绘制。2、 总分评估:卷面 100 分。考试时间 2 小时(120 分钟)3、 文献保留:选手应以班级、姓名、考号为文献名在指定位置保留绘图文献并随时存储,丢失文献后果自负。4、 废卷判定:出现除考号外的表面选手身份的试卷;出现雷同的所有试卷。试题及规定一、绘图环境设置及绘制图幅1、按如下规定设置基本图层,其他图层根据作图需要自行设置。图层名称 颜色 线型 线宽图层 0 细实线 白 Continuous 默认图层 1 粗实线 白 Continuous 0.30图层 2 中实线 蓝 Continuous 0.13图层 3 细实线 绿 Continuous 0.18图层 4 中虚线 黄 Dashed 0.13图层 5 单点长画线 红 ACAD_ISO04W100 0.132、设置并绘制 3 幅 A4 图幅,准备在 A4 幅面内绘制试题一、试题二和试题三的图样。在图幅上画图框线(粗线),并画出标题栏(中线),在标题栏内填写文字如下图所示(标题栏尺寸仅供绘图用,不标注)。试题一:按规定抄画下面图形并画出图框及标题栏(共 40 分) 1、参照评分表对的绘制下图形 2、评分原则(如下表) 项目要 求评 分 标 准配分得分图框及标题栏位置、尺寸对的按所学过的标题栏的尺寸及项目绘制3图形绘制① 轮廓线 白 0.30mm,② 中心线 红色 0.13mm,③细实线 绿 0.18mm,④虚线 黄色 0.13mm,⑤ 标注线 蓝 0.13mm; 错一处扣 2 分10标注及布局要协调各图形线扎乱不清不得分2将上部三个区域用红色图案填充未填充不得分,颜色不对不得分3看懂图形,按尺寸对的绘图缺一根线-2,多一根线-2,错一根线-220保留以自己姓名为文献名保留并上交试卷不按规定上交不得分2 共4页 第3页试题三:按规定抄画下图形(共 30 分) 1、参照评分表对的绘制下图形 2、将下列两个图画在一种图框内 3、评分原则(如下表)序号考核内容(规定)配分得分1图层及线型设置102绘制图形203各图形线布局协调54标注5 共4页 第4页
