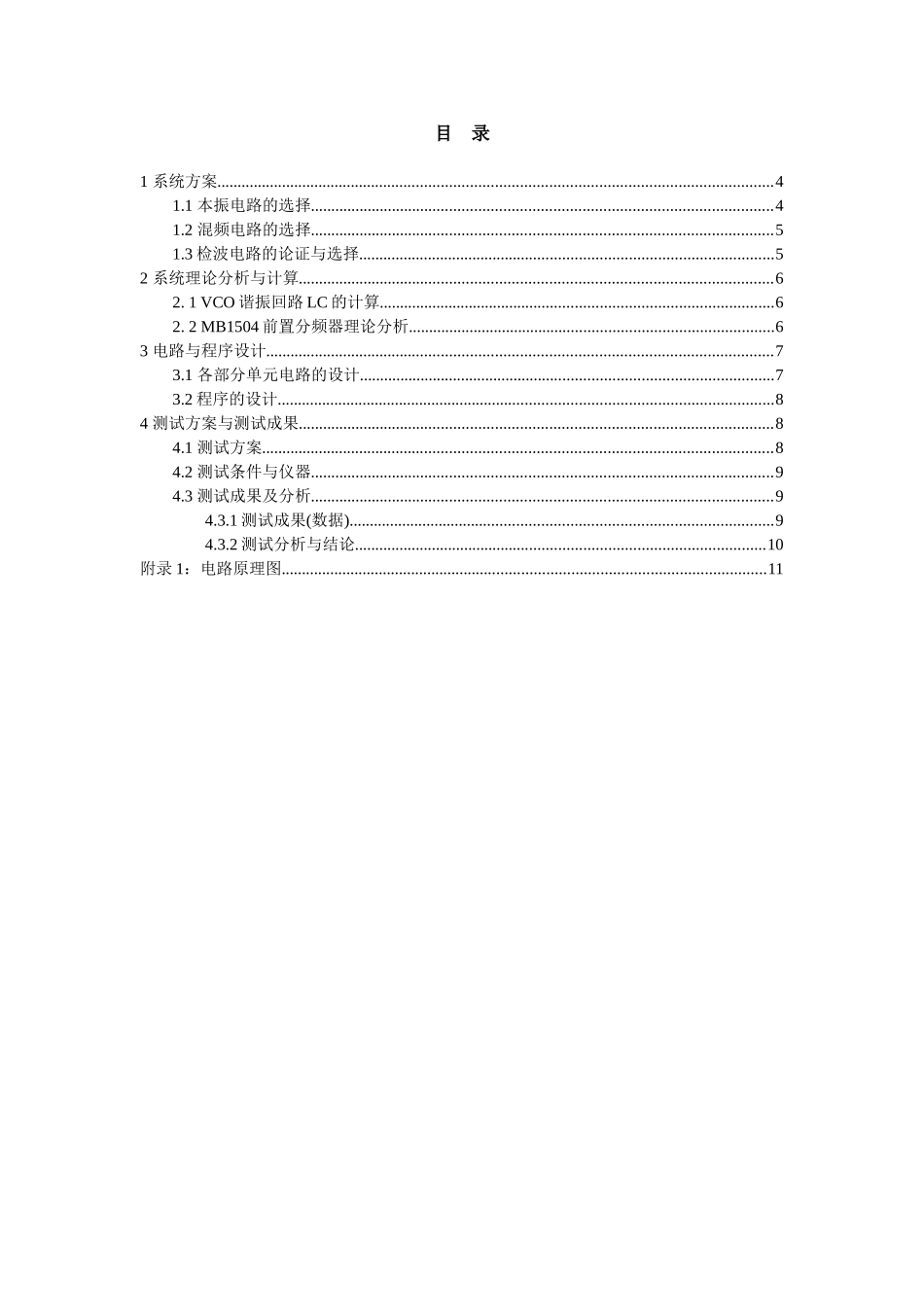

全国大学生电子设计竞赛陕西赛区设计汇报作品编号: (由组委会填写)作品编号: (由组委会填写)参赛队编号(参赛学校填写)学校编号组(队)编号选题编号2604E说 明1. 为保证本次竞赛评比的公平、公正,将对竞赛设计汇报采用二次编码;2. 本页作为竞赛设计汇报的封面和设计汇报一同装订;3. “作品编号”由组委会统一编制,参赛学校请勿填写;4. “参赛队编号”由参赛学校编写,其中“学校编号”应按照巡视员提供的组委会印制编号填写,“组(队)编号”由参赛学校根据本校参赛队数按次序编排,“选题编号”由参赛队员根据所选试题编号填写,例如:“0105B”或“3367F”。5. 本页容许各参赛学校复印。摘 要 频谱分析仪是信号处理中一种非常常用且重要的仪器。本设计运用变频和滤波技术实现对输入信号的频谱分析。设计完毕了由锁相环构成的本振源电路,其中 VCO 电路由 MAX2620 和集总 LC 元件构成,锁相频率合成器芯片选用 MB1504,试验测试频率频率范围为90MHz~110MHz,步进为 100KHz;混频电路采用乘法器 AD835 完毕,中频信号选为 10.7MHz;通过有效值转直流芯片 LTC1968 实现对中频信号的检波功能;设计完毕了本振源信号持续扫描、频谱记录等处理,实现了看待分析信号80MHz~100MHz 的输入信号的频谱、杂散等分析功能;此外,设计还通过微处理器实现了频谱显示、环路锁定显示等功能。关键字:频谱分析 混频器 锁相环 目 录1 系统方案.......................................................................................................................................41.1 本振电路的选择................................................................................................................41.2 混频电路的选择................................................................................................................51.3 检波电路的论证与选择.....................................................................................................52 系统理论分析与计算...................................................................................................................62. 1 VCO 谐振回路 LC 的计算................................................................................................62. 2 MB1504 前置分频...
