接地装置安装作业指导书

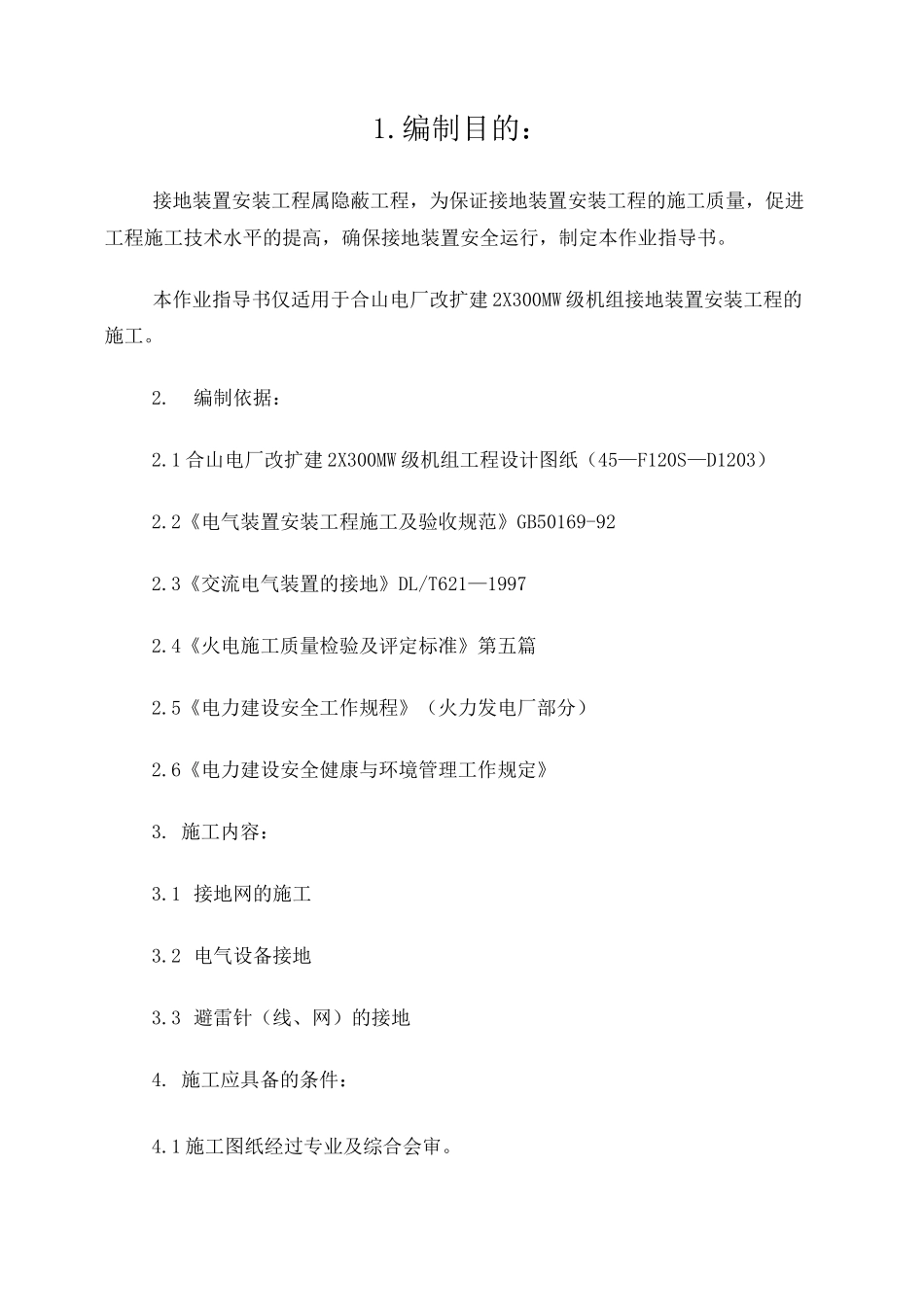

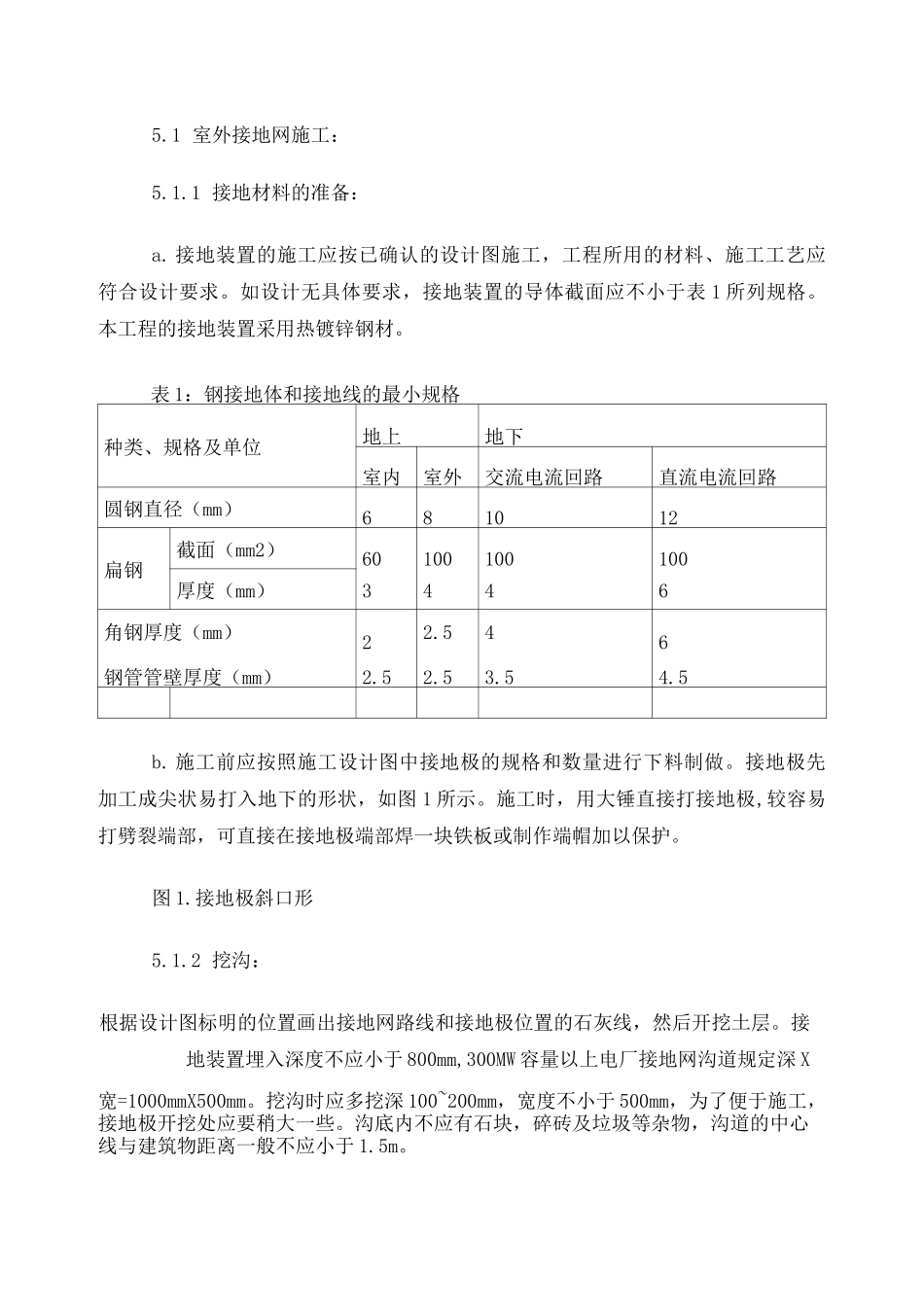

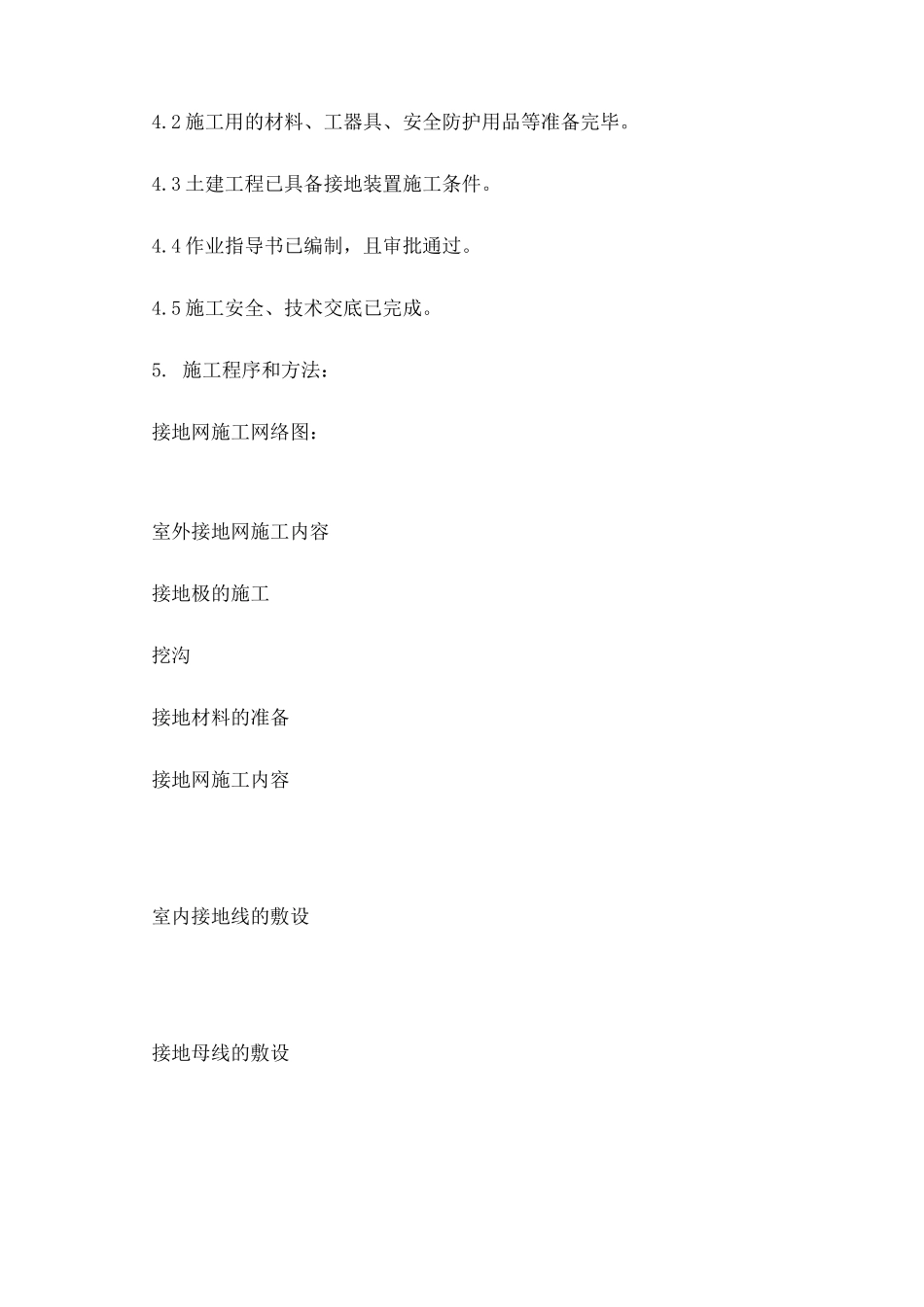

1.编制目的：接地装置安装工程属隐蔽工程，为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本作业指导书。本作业指导书仅适用于合山电厂改扩建 2X300MW 级机组接地装置安装工程的施工。2.编制依据：2.1 合山电厂改扩建 2X300MW 级机组工程设计图纸（45—F120S—D1203）2.2《电气装置安装工程施工及验收规范》GB50169-922.3《交流电气装置的接地》DL/T621—19972.4《火电施工质量检验及评定标准》第五篇2.5《电力建设安全工作规程》（火力发电厂部分）2.6《电力建设安全健康与环境管理工作规定》3. 施工内容：3.1 接地网的施工3.2 电气设备接地3.3 避雷针（线、网）的接地4. 施工应具备的条件：4.1 施工图纸经过专业及综合会审。4.2 施工用的材料、工器具、安全防护用品等准备完毕。4.3 土建工程已具备接地装置施工条件。4.4 作业指导书已编制，且审批通过。4.5 施工安全、技术交底已完成。5. 施工程序和方法：接地网施工网络图：室外接地网施工内容接地极的施工挖沟接地材料的准备接地网施工内容室内接地线的敷设接地母线的敷设5.1 室外接地网施工：5.1.1 接地材料的准备：a. 接地装置的施工应按已确认的设计图施工，工程所用的材料、施工工艺应符合设计要求。如设计无具体要求，接地装置的导体截面应不小于表 1 所列规格。本工程的接地装置采用热镀锌钢材。表 1：钢接地体和接地线的最小规格种类、规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面（mm2）60100100100厚度（mm）3446角钢厚度（mm）22.546钢管管壁厚度（mm）2.52.53.54.5b. 施工前应按照施工设计图中接地极的规格和数量进行下料制做。接地极先加工成尖状易打入地下的形状，如图 1 所示。施工时，用大锤直接打接地极,较容易打劈裂端部，可直接在接地极端部焊一块铁板或制作端帽加以保护。图 1.接地极斜口形5.1.2 挖沟：根据设计图标明的位置画出接地网路线和接地极位置的石灰线，然后开挖土层。接地装置埋入深度不应小于 800mm,300MW 容量以上电厂接地网沟道规定深 X宽=1000mmX500mm。挖沟时应多挖深 100~200mm，宽度不小于 500mm，为了便于施工，接地极开挖处应要稍大一些。沟底内不应有石块，碎砖及垃圾等杂物，沟道的中心线与建筑物距离一般不应小于 1.5m。5.1.3 接地极的施工：a 在沟开挖后，立即将接地极按设计图中标出的位置打入土里，以防日后土方坍塌，造成...
