测量方案(定稿)

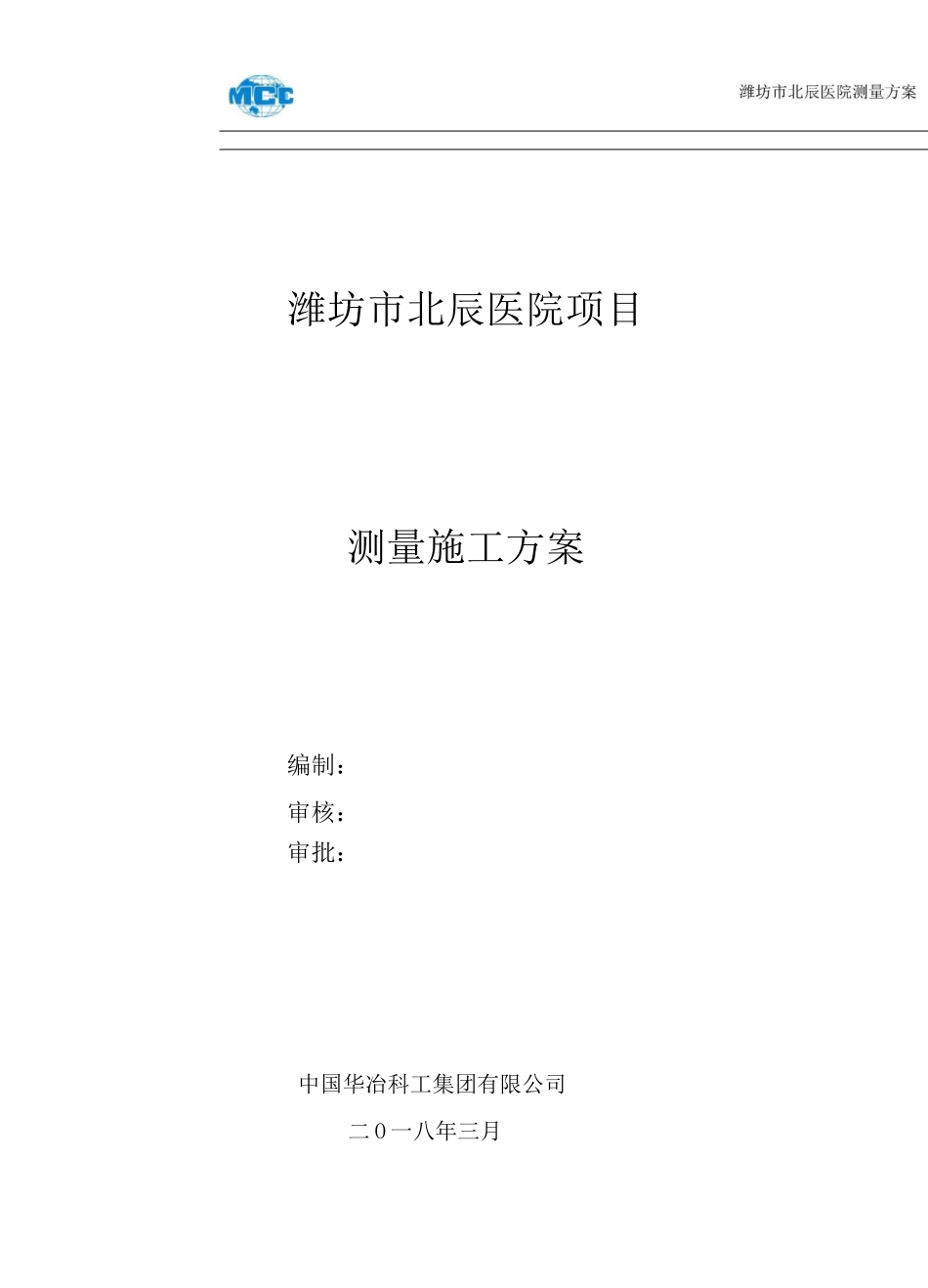

潍坊市北辰医院项目测量施工方案编制：审核：审批：中国华冶科工集团有限公司二 O 一八年三月潍坊市北辰医院测量方案3潍坊市北辰医院测量方案21 编制依据（1）《工程测量规范》（GB50026-2007）（2）甲方提供的坐标点 KI、K2、K3、K4（3）施工图纸（4）施工组织总设计2 工程概况2.1 工程概况潍坊市北辰医院测量方案3潍坊市北辰医院测量方案4门诊医技综合楼地上四层，地下二层；建筑高度 19.50m；地上建筑面积 51310m21#病房楼地上十二层，地下二层；建筑高度 49.85m；地上面积 21960m?2#病房楼地上十二层，地下二层；建筑高度 49.85m；地上面积 22380m?3#病房楼（服务中心）地上十二层，地下二层；建筑高度 49.85m；地上面积 29790m?3 施工准备3.1 场地准备定位测量施工前先进行场地平整、清除障碍物后并进行施工定位放线工作。3.2 测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，测量器具经专业法定检测部门检验合格。使用时严格遵照工程测量规范（GB50026-2007）要求操作、保管及维护，测量设备台帐如下。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1电子经纬仪J2台12自动安平水准仪DZS3—1台23激光铅垂仪DZJ3—L1台14全站仪NTS-302B 型台15钢卷尺50m把15m把36对讲机对17塔尺（铝合金）5m把23.3 技术准备3.3.1 施测组织潍坊市北辰医院测量方案51）项目部成立测量小组，根据甲方提供的工程测量成果测定的坐标点和高程控制点进行施测,并按规定程序复测，对施测组全体人员进行详细的图纸交底及方案交底，明确分工。2）测量人员及组成:测量负责人:1 名。测量技术员:2 名，其它 2 名。3.3.2 技术要求1）参加施工测量人员、验线人员应持证上岗，施工放线人员要固定，不能随便更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，熟悉测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行。4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。3.3.3 施测原则1）明确一切为工程服务，按图施工，质量第一的宗旨。2）遵守“先整体后局部”...
