制图第六章练习题

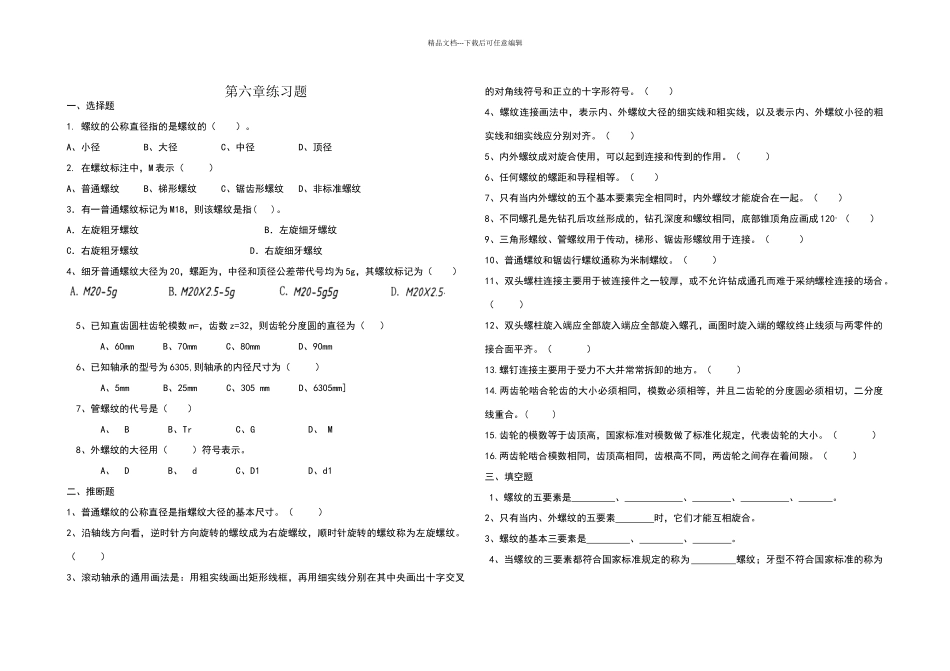

精品文档---下载后可任意编辑第六章练习题一、选择题1. 螺纹的公称直径指的是螺纹的（ ）。A、小径 B、大径 C、中径 D、顶径2. 在螺纹标注中，M 表示（ ）A、普通螺纹 B、梯形螺纹 C、锯齿形螺纹 D、非标准螺纹3．有一普通螺纹标记为 M18，则该螺纹是指( )。 A．左旋粗牙螺纹 B．左旋细牙螺纹 C．右旋粗牙螺纹 D．右旋细牙螺纹4、细牙普通螺纹大径为 20，螺距为，中径和顶径公差带代号均为 5g，其螺纹标记为（ ）5、已知直齿圆柱齿轮模数 m=，齿数 z=32，则齿轮分度圆的直径为（ ） A、60mm B、70mm C、80mm D、90mm6、已知轴承的型号为 6305,则轴承的内径尺寸为（ ） A、5mm B、25mm C、305 mm D、6305mm]7、管螺纹的代号是（ ） A、 B B、Tr C、G D、 M8、外螺纹的大径用（ ）符号表示。 A、 D B、 d C、D1 D、d1二、推断题1、普通螺纹的公称直径是指螺纹大径的基本尺寸。（ ）2、沿轴线方向看，逆时针方向旋转的螺纹成为右旋螺纹，顺时针旋转的螺纹称为左旋螺纹。（ ）3、滚动轴承的通用画法是：用粗实线画出矩形线框，再用细实线分别在其中央画出十字交叉的对角线符号和正立的十字形符号。（ ）4、螺纹连接画法中，表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐。（ ）5、内外螺纹成对旋合使用，可以起到连接和传到的作用。（ ）6、任何螺纹的螺距和导程相等。（ ）7、只有当内外螺纹的五个基本要素完全相同时，内外螺纹才能旋合在一起。（ ）8、不同螺孔是先钻孔后攻丝形成的，钻孔深度和螺纹相同，底部锥顶角应画成 120。（ ）9、三角形螺纹、管螺纹用于传动，梯形、锯齿形螺纹用于连接。（ ）10、普通螺纹和锯齿行螺纹通称为米制螺纹。（ ）11、双头螺柱连接主要用于被连接件之一较厚，或不允许钻成通孔而难于采纳螺栓连接的场合。（ ）12、双头螺柱旋入端应全部旋入端应全部旋入螺孔，画图时旋入端的螺纹终止线须与两零件的接合面平齐。（ ）13.螺钉连接主要用于受力不大并常常拆卸的地方。（ ）14.两齿轮啮合轮齿的大小必须相同，模数必须相等，并且二齿轮的分度圆必须相切，二分度线重合。( )15.齿轮的模数等于齿顶高，国家标准对模数做了标准化规定，代表齿轮的大小。（ ）16.两齿轮啮合模数相同，齿顶高相同，齿根高不同，两齿轮之间存在着间隙。（ ）三、填空题1、螺纹的五要素是 、 、 、 、 。2、只有当内、外螺...
