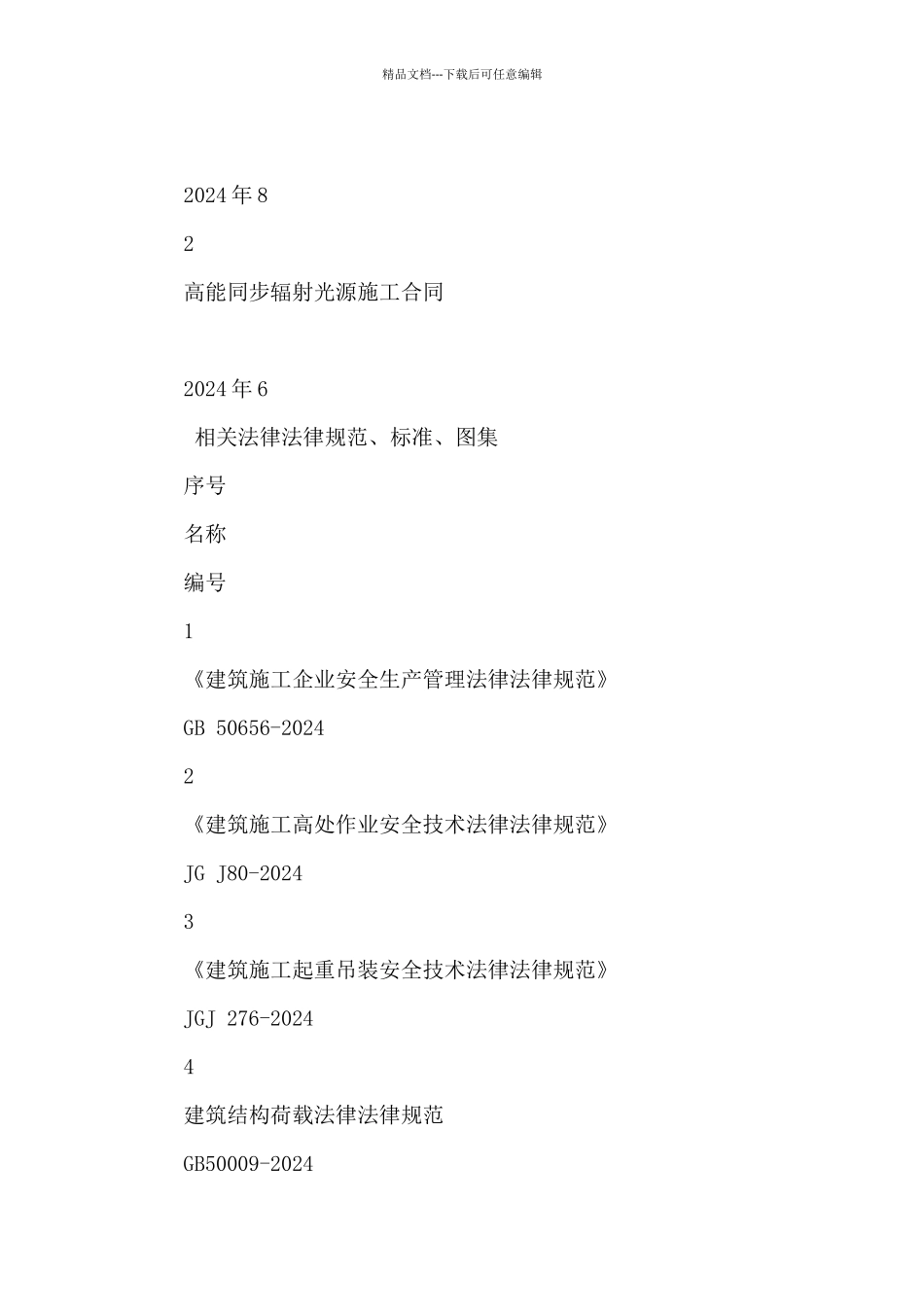

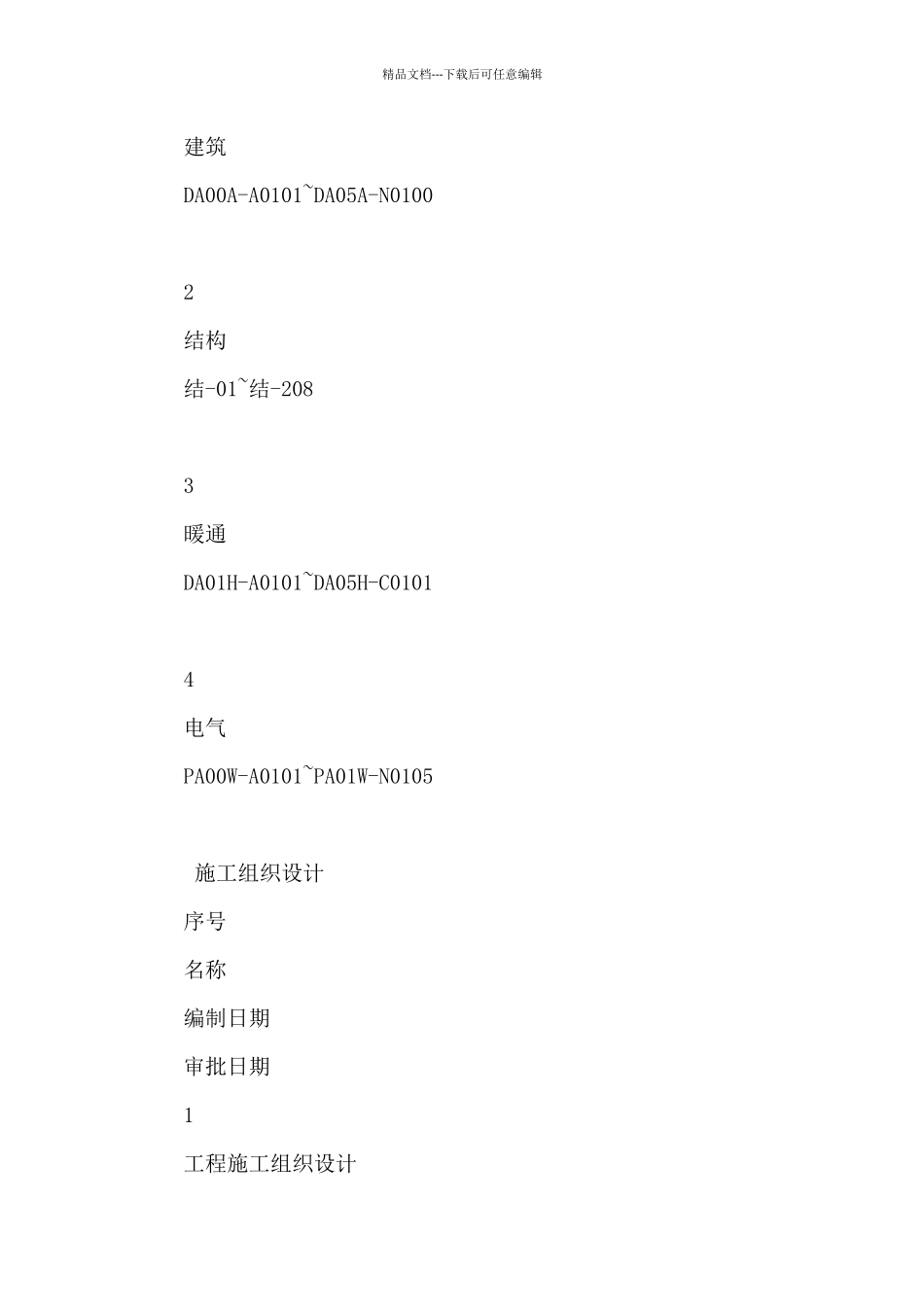

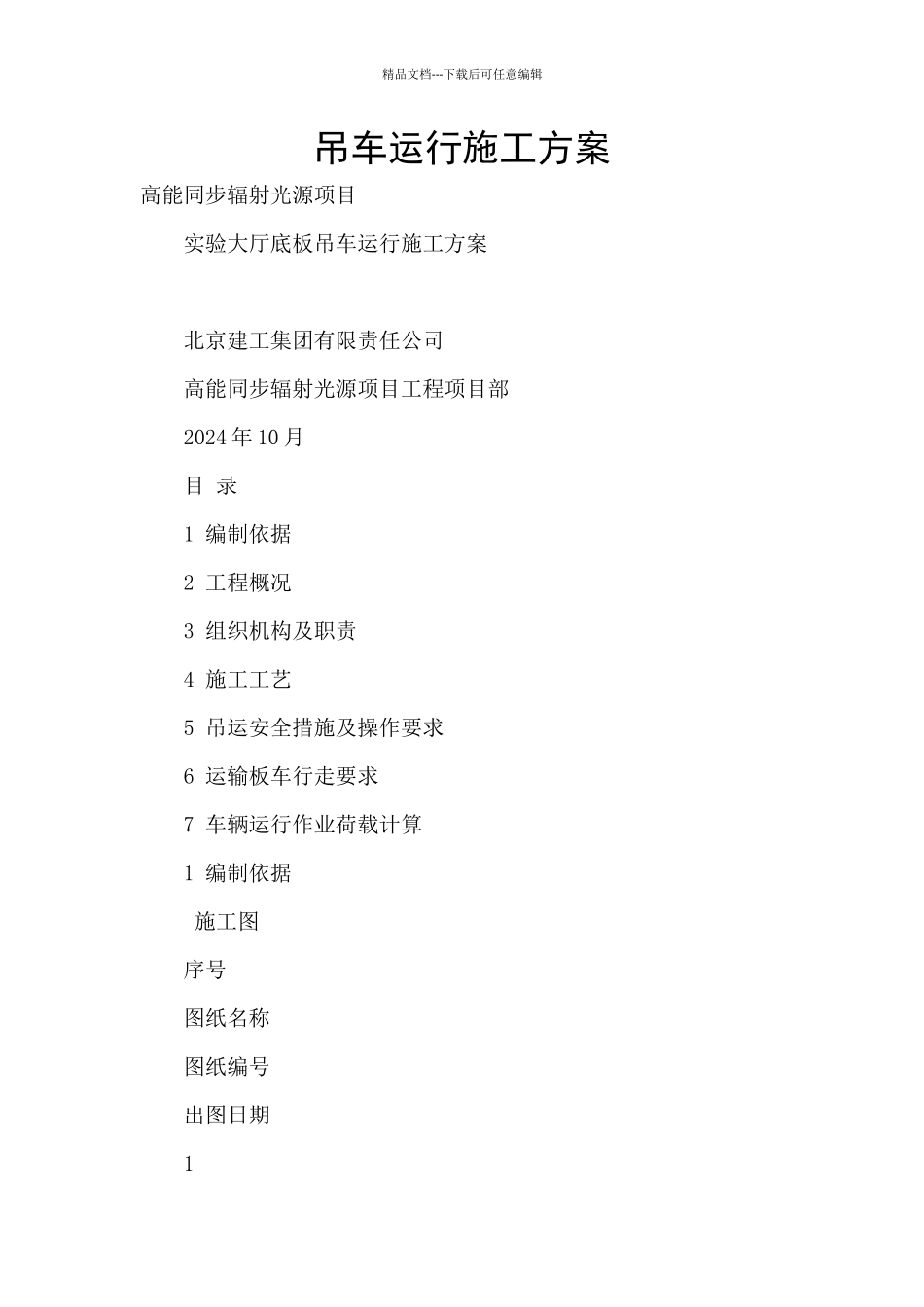

精品文档---下载后可任意编辑吊车运行施工方案高能同步辐射光源项目 实验大厅底板吊车运行施工方案 北京建工集团有限责任公司 高能同步辐射光源项目工程项目部 2024 年 10 月 目 录 1 编制依据 2 工程概况 3 组织机构及职责 4 施工工艺 5 吊运安全措施及操作要求 6 运输板车行走要求 7 车辆运行作业荷载计算 1 编制依据 施工图 序号 图纸名称 图纸编号 出图日期 1 精品文档---下载后可任意编辑 建筑 DA00A-A0101~DA05A-N0100 2 结构 结-01~结-208 3 暖通 DA01H-A0101~DA05H-C0101 4 电气 PA00W-A0101~PA01W-N0105 施工组织设计 序号 名称 编制日期 审批日期 1 工程施工组织设计 精品文档---下载后可任意编辑 2024 年 8 2 高能同步辐射光源施工合同 2024 年 6 相关法律法律规范、标准、图集 序号 名称 编号 1 《建筑施工企业安全生产管理法律法律规范》 GB 50656-2024 2 《建筑施工高处作业安全技术法律法律规范》 JG J80-2024 3 《建筑施工起重吊装安全技术法律法律规范》 JGJ 276-2024 4 建筑结构荷载法律法律规范 GB50009-2024 精品文档---下载后可任意编辑 5 《施工现场安全防护、场容卫生及消防保卫标准》 DB11/945-2024 6 《城市桥梁设计荷载标准》 CJJ77 2 工程概况 工程总体概况 序号 项目 内容 1 工程名称 高能同步辐射光源项目 2 工程地址 北京市怀柔区新城 11 街区 HR00-0011-6009 至 6012 地块中科研用地（A35）地块。 3 建设单位 中国科学院高能物理讨论所 4 精品文档---下载后可任意编辑 设计单位 中国电子工程设计院有限公司 5 监理单位 北京中科国金工程管理咨询有限公司 6 勘察单位 北京市勘察设计讨论院有限公司 7 质量监督单位 怀柔区质量监督站 8 施工总承包单位 北京建工集团有限责任公司 9 合同工期 888 天 10 合同质量目标 结构：合格，结构长城杯金奖；竣工：合格，鲁班奖 工程专项概况 高能同步辐射光源项目储存环隧道及实验大厅底板混凝土已施精品文档---下载后可任意编辑工完毕，因储存环隧道墙体、顶板施工，需吊车及板车上底板配合施工。根据结构设计说明实验大厅底板设计荷载为 100KN/㎡，为吨/㎡。 计划上底板吊车为 8 吨吊 QZ8,自重吨。 吊车主要参数： 外形尺寸 9375×2400×3240mm 总重量 12105kg 轴距 4400mm 轮胎数 6 个 前轮距 1810mm 及 1910mm ...
