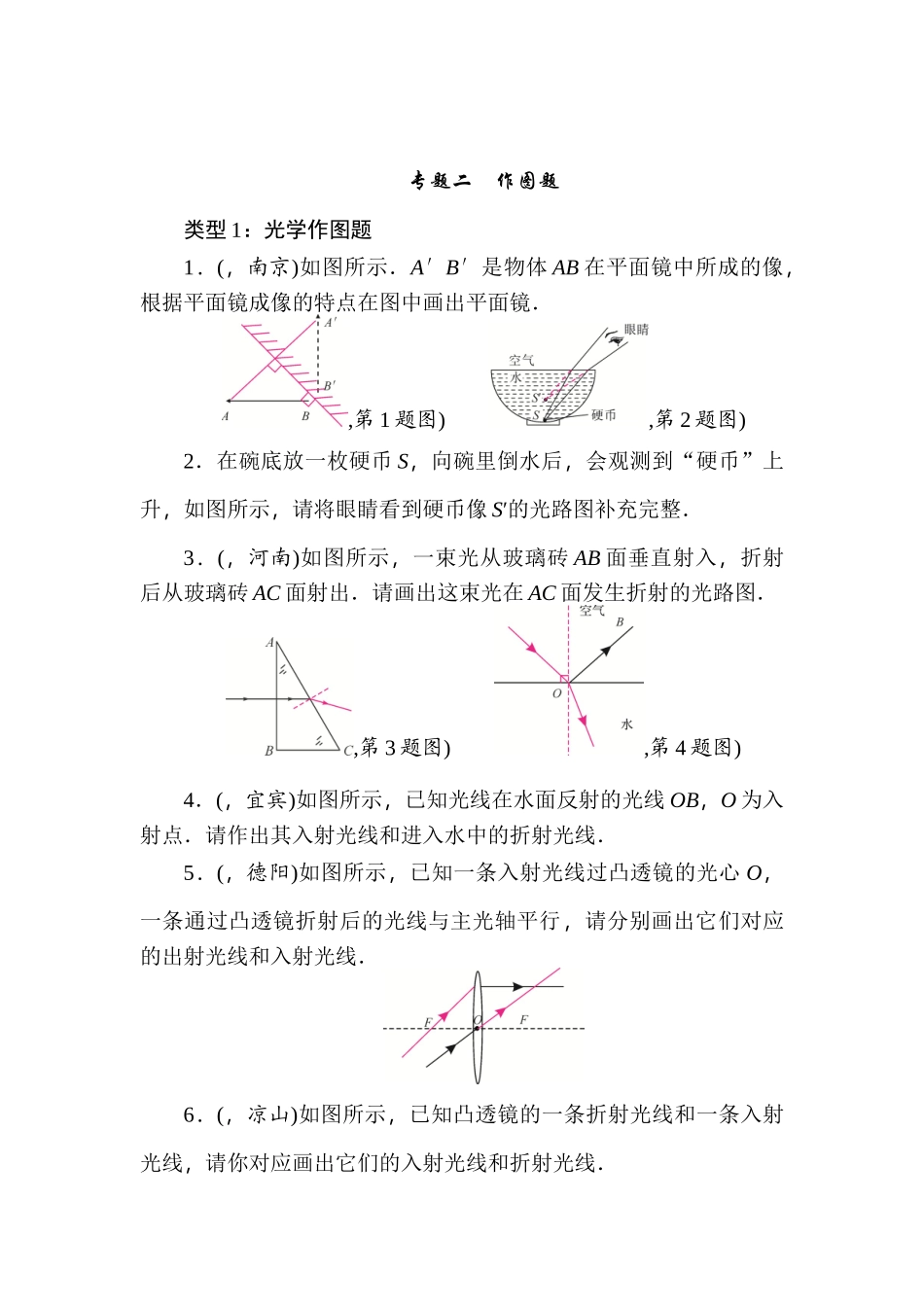

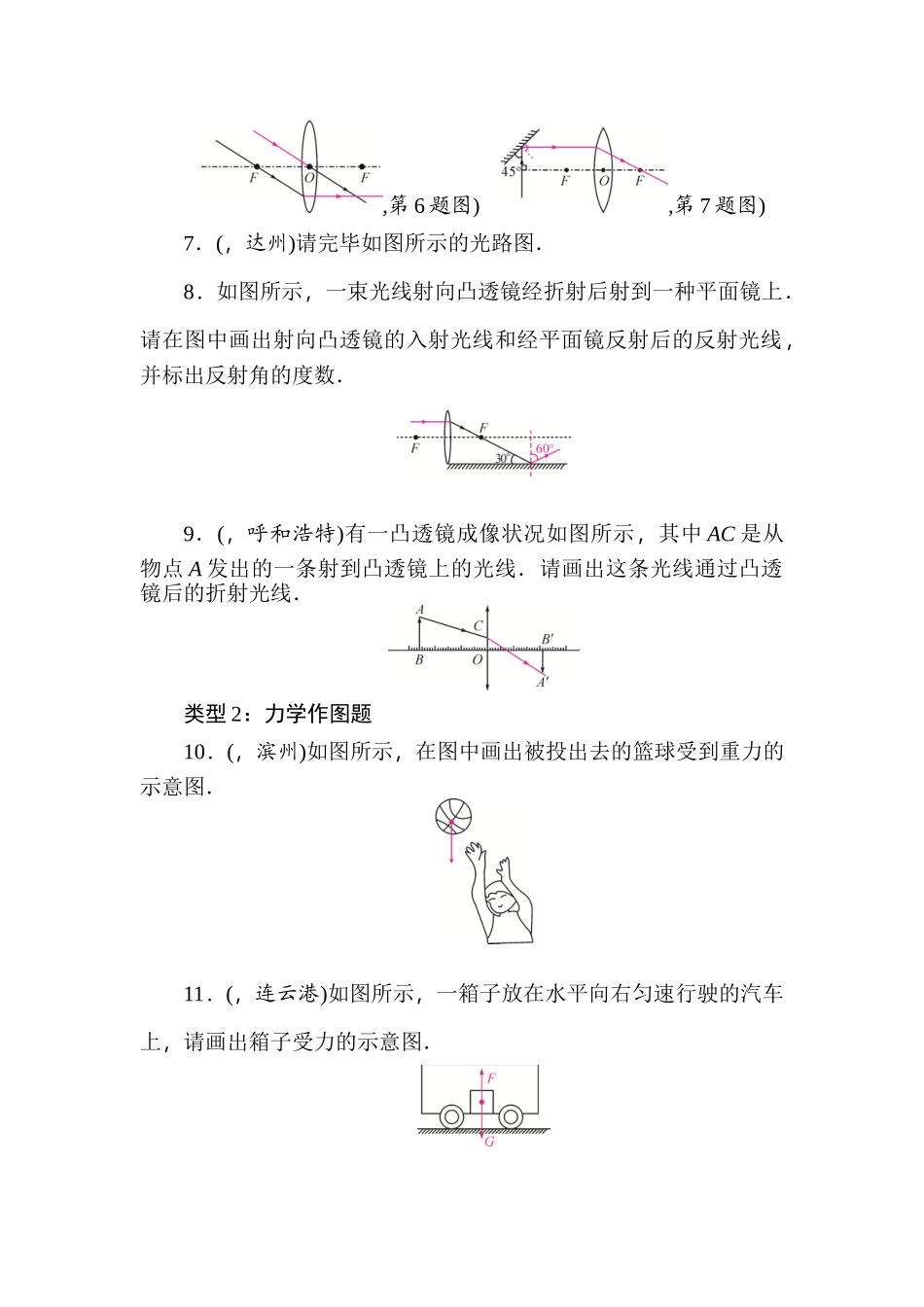

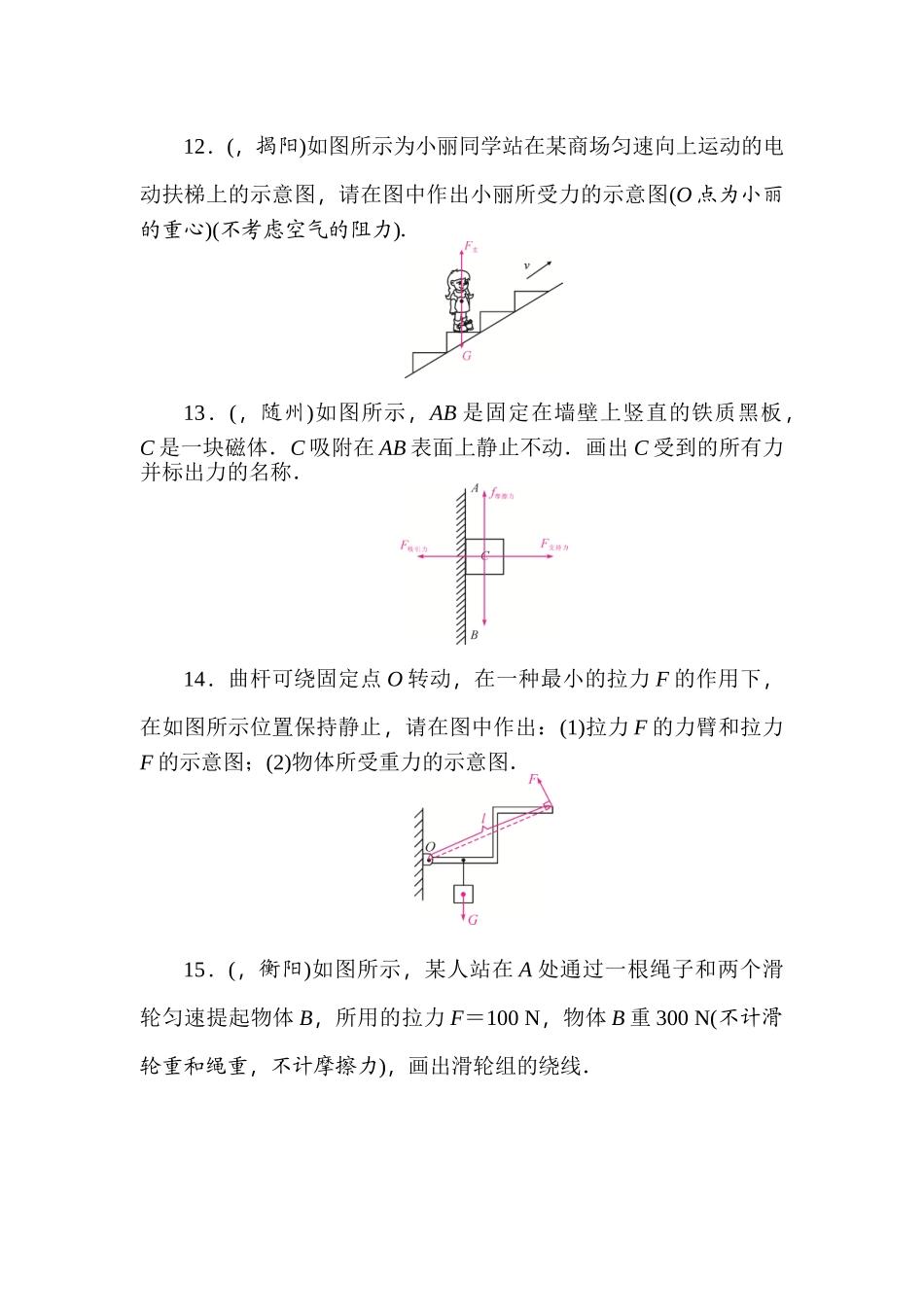

专题二 作图题类型 1：光学作图题1．(，南京)如图所示．A′B′是物体 AB 在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．,第 1 题图) ,第 2 题图)2．在碗底放一枚硬币 S，向碗里倒水后，会观测到“硬币”上升，如图所示，请将眼睛看到硬币像 S′的光路图补充完整．3．(，河南)如图所示，一束光从玻璃砖 AB 面垂直射入，折射后从玻璃砖 AC 面射出．请画出这束光在 AC 面发生折射的光路图．,第 3 题图) ,第 4 题图)4．(，宜宾)如图所示，已知光线在水面反射的光线 OB，O 为入射点．请作出其入射光线和进入水中的折射光线．5．(，德阳)如图所示，已知一条入射光线过凸透镜的光心 O，一条通过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．6．(，凉山)如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线．,第 6 题图) ,第 7 题图)7．(，达州)请完毕如图所示的光路图．8．如图所示，一束光线射向凸透镜经折射后射到一种平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数．9．(，呼和浩特)有一凸透镜成像状况如图所示，其中 AC 是从物点 A 发出的一条射到凸透镜上的光线．请画出这条光线通过凸透镜后的折射光线．类型 2：力学作图题10．(，滨州)如图所示，在图中画出被投出去的篮球受到重力的示意图．11．(，连云港)如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图．12．(，揭阳)如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图(O 点为小丽的重心)(不考虑空气的阻力)．13．(，随州)如图所示，AB 是固定在墙壁上竖直的铁质黑板，C 是一块磁体．C 吸附在 AB 表面上静止不动．画出 C
