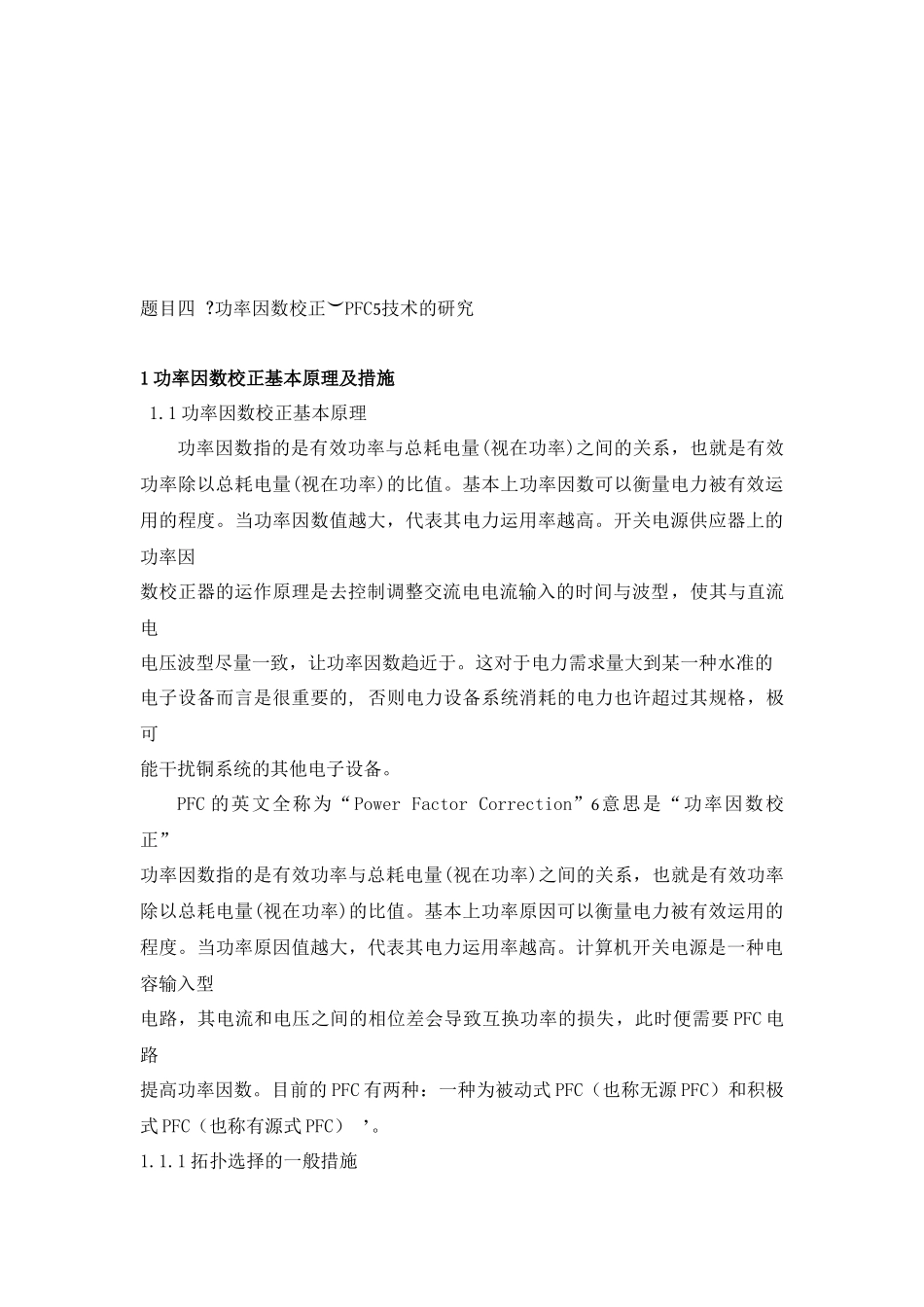

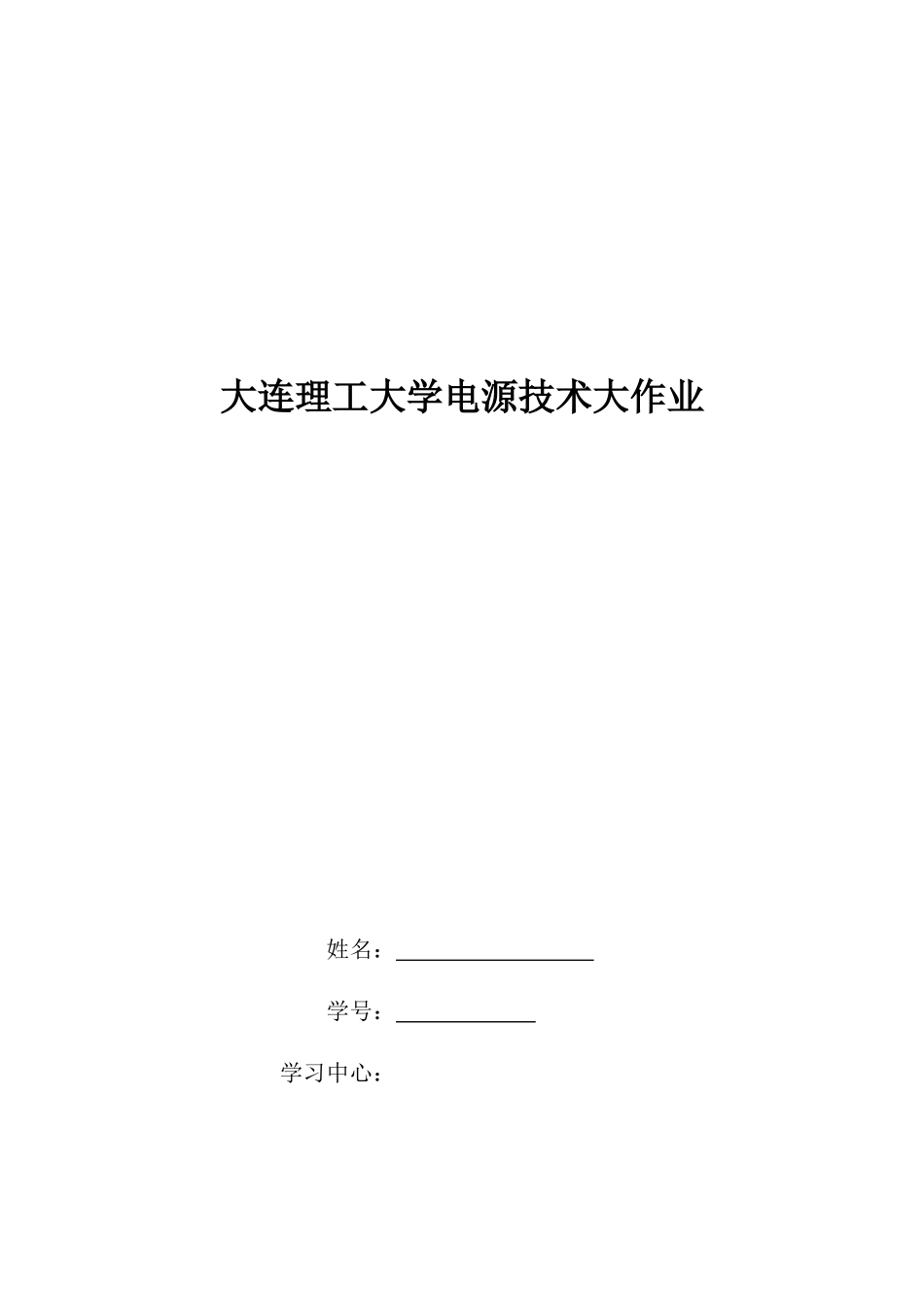

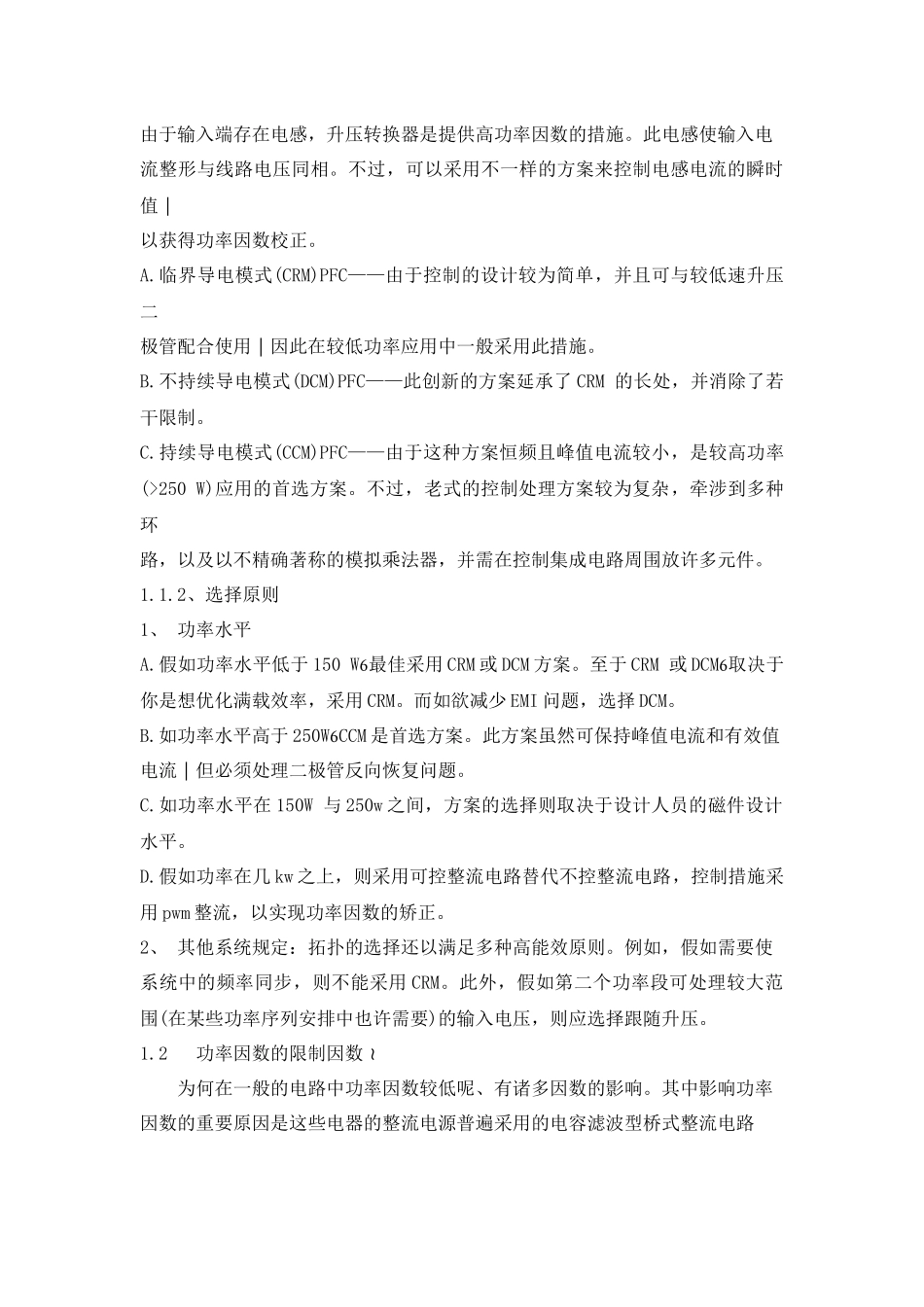

大连理工大学电源技术大作业姓名: 学号: 学习中心:题目四功率因数校正PFC技术的研究 1 功率因数校正基本原理及措施 1.1 功率因数校正基本原理 功率因数指的是有效功率与总耗电量(视在功率)之间的关系,也就是有效功率除以总耗电量(视在功率)的比值。基本上功率因数可以衡量电力被有效运用的程度。当功率因数值越大,代表其电力运用率越高。开关电源供应器上的功率因数校正器的运作原理是去控制调整交流电电流输入的时间与波型,使其与直流电电压波型尽量一致,让功率因数趋近于。这对于电力需求量大到某一种水准的电子设备而言是很重要的, 否则电力设备系统消耗的电力也许超过其规格,极可能干扰铜系统的其他电子设备。 PFC 的英文全称为“Power Factor Correction”意思是“功率因数校正”功率因数指的是有效功率与总耗电量(视在功率)之间的关系,也就是有效功率除以总耗电量(视在功率)的比值。基本上功率原因可以衡量电力被有效运用的程度。当功率原因值越大,代表其电力运用率越高。计算机开关电源是一种电容输入型电路,其电流和电压之间的相位差会导致互换功率的损失,此时便需要 PFC 电路提高功率因数。目前的 PFC 有两种:一种为被动式 PFC(也称无源 PFC)和积极式 PFC(也称有源式 PFC)。 1.1.1 拓扑选择的一般措施 由于输入端存在电感,升压转换器是提供高功率因数的措施。此电感使输入电流整形与线路电压同相。不过,可以采用不一样的方案来控制电感电流的瞬时值以获得功率因数校正。 A.临界导电模式(CRM)PFC——由于控制的设计较为简单,并且可与较低速升压二极管配合使用因此在较低功率应用中一般采用此措施。 B.不持续导电模式(DCM)PFC——此创新的方案延承了 CRM 的长处,并消除了若干限制。 C.持续导电模式(CCM)PFC——由于这种方案恒频且峰值电流较小,是较高功率(>250 W)应用的首选方案。不过,老式的控制处理方案较为复杂,牵涉到多种环路,以及以不精确著称的模拟乘法器,并需在控制集成电路周围放许多元件。 1.1.2、选择原则 1、 功率水平 A.假如功率水平低于 150 W最佳采用 CRM 或 DCM 方案。至于 CRM 或 DCM取决于你是想优化满载效率,采用 CRM。而如欲减少 EMI 问题,选择 DCM。 B.如功率水平高于 250W CCM是首选方案。此方案虽然可保持峰值电流和有效值电流但必须处理二极管反向恢复问题。 C.如功率水平在 150W 与 250w 之间,方案的选...
