光缆穿放标准化作业指导书-变电站

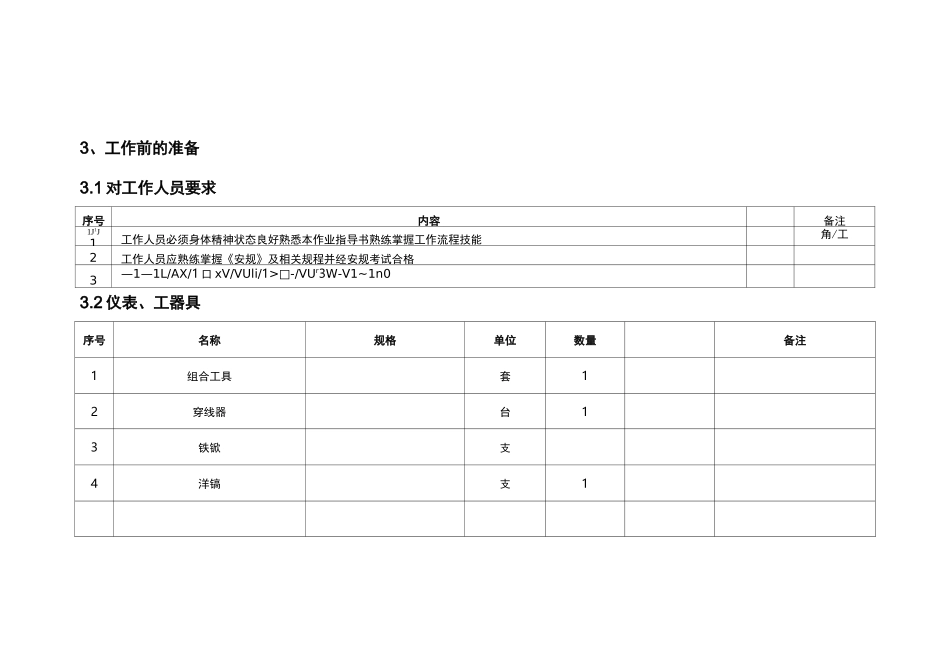

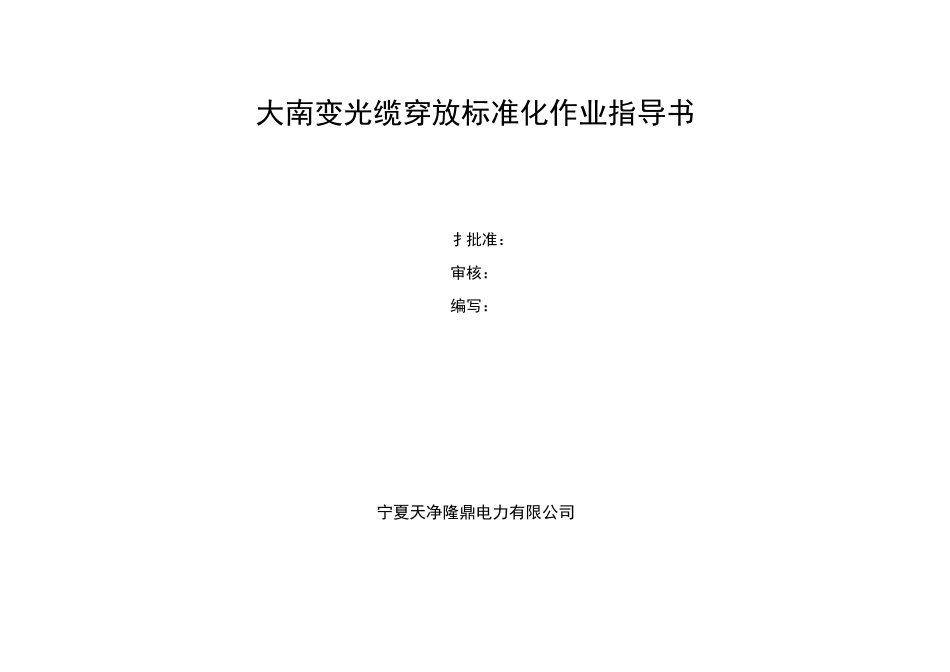

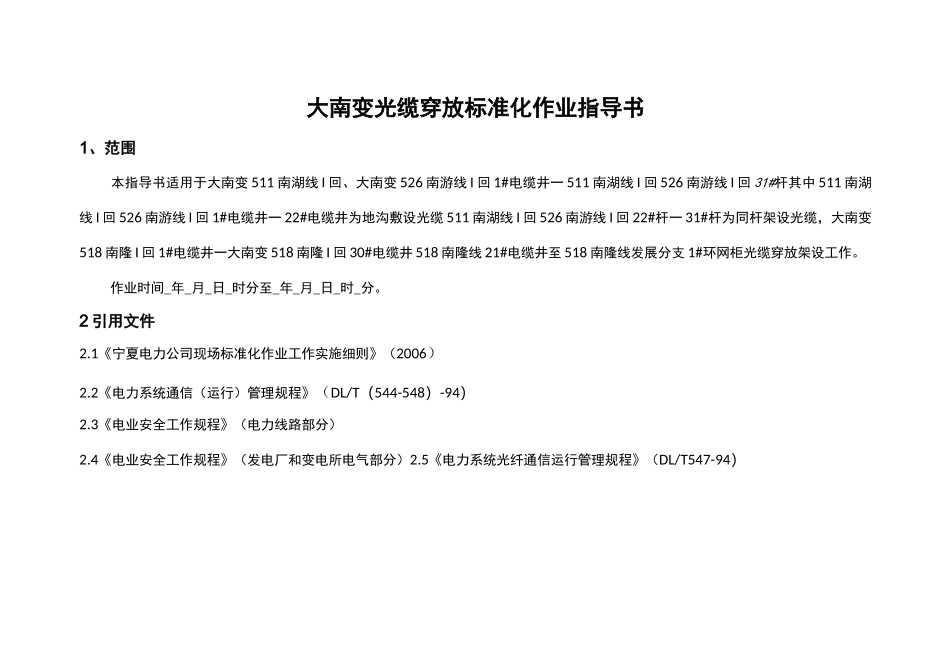

大南变光缆穿放标准化作业指导书扌批准：审核：编写：宁夏天净隆鼎电力有限公司大南变光缆穿放标准化作业指导书1、范围本指导书适用于大南变 511 南湖线 I 回、大南变 526 南游线 I 回 1#电缆井一 511 南湖线 I 回 526 南游线 I 回 31#杆其中 511 南湖线 I 回 526 南游线 I 回 1#电缆井一 22#电缆井为地沟敷设光缆 511 南湖线 I 回 526 南游线 I 回 22#杆一 31#杆为同杆架设光缆，大南变518 南隆 I 回 1#电缆井一大南变 518 南隆 I 回 30#电缆井 518 南隆线 21#电缆井至 518 南隆线发展分支 1#环网柜光缆穿放架设工作。作业时间_年_月_日_时分至_年_月_日_时_分。2 引用文件2.1《宁夏电力公司现场标准化作业工作实施细则》（2006）2.2《电力系统通信（运行）管理规程》（DL/T（544-548）-94）2.3《电业安全工作规程》（电力线路部分）2.4《电业安全工作规程》（发电厂和变电所电气部分）2.5《电力系统光纤通信运行管理规程》（DL/T547-94）3、工作前的准备3.1 对工作人员要求序号内容备注1J1J1工作人员必须身体精神状态良好熟悉本作业指导书熟练掌握工作流程技能角/工2工作人员应熟练掌握《安规》及相关规程并经安规考试合格3—1—1L/AX/1 口 xV/VUli/1>□-/VUr3W-V1~1n0外来作业人员必须经负责施教的人员 1 对其进行作业内容 1 危险点 1 安全措施 1 安全注意事项等方面施教后方可参加工作。3.2 仪表、工器具序号名称规格单位数量备注1组合工具套12穿线器台13铁锨支4洋镐支13.3 危险点分析序号内容、/~9J9J1r^3TT误碰带电设备导致人身触电设备损坏2电缆沟里作业时缺氧晕倒等3—电缆沟钻孔掀幵盖板时伤及沟内电缆4拉拽光缆时伤及光缆和沟内电缆5U-ZU-*ZU',ZJiM/\.rM^1J/I—JIX-电缆沟防火封堵不合格8」I-7JX・工」」|_|I口 I口1对设备、接线操作后未更新资料、记录，造成资料与实际不符3.4 安全措施序号内容1加强监护，谨慎工作，穿放光缆时防止光缆弹到带电运行设备上；严格遵守工作票所列安全措施，保持与带电设备足够的安全距离，两人平放搬运长梯，严禁将铁锨等工具抗在肩上作业刖掀开电缆沟盖板，先进行通风，人员进入电缆沟时加强监控，发现有缺氧情况立即停止工作并撤出3加强监控、统一指挥，掀开及搬起盖板时轻拿轻放，防止盖板掉落，损伤盖板或沟内电缆；电缆沟钻孔...
