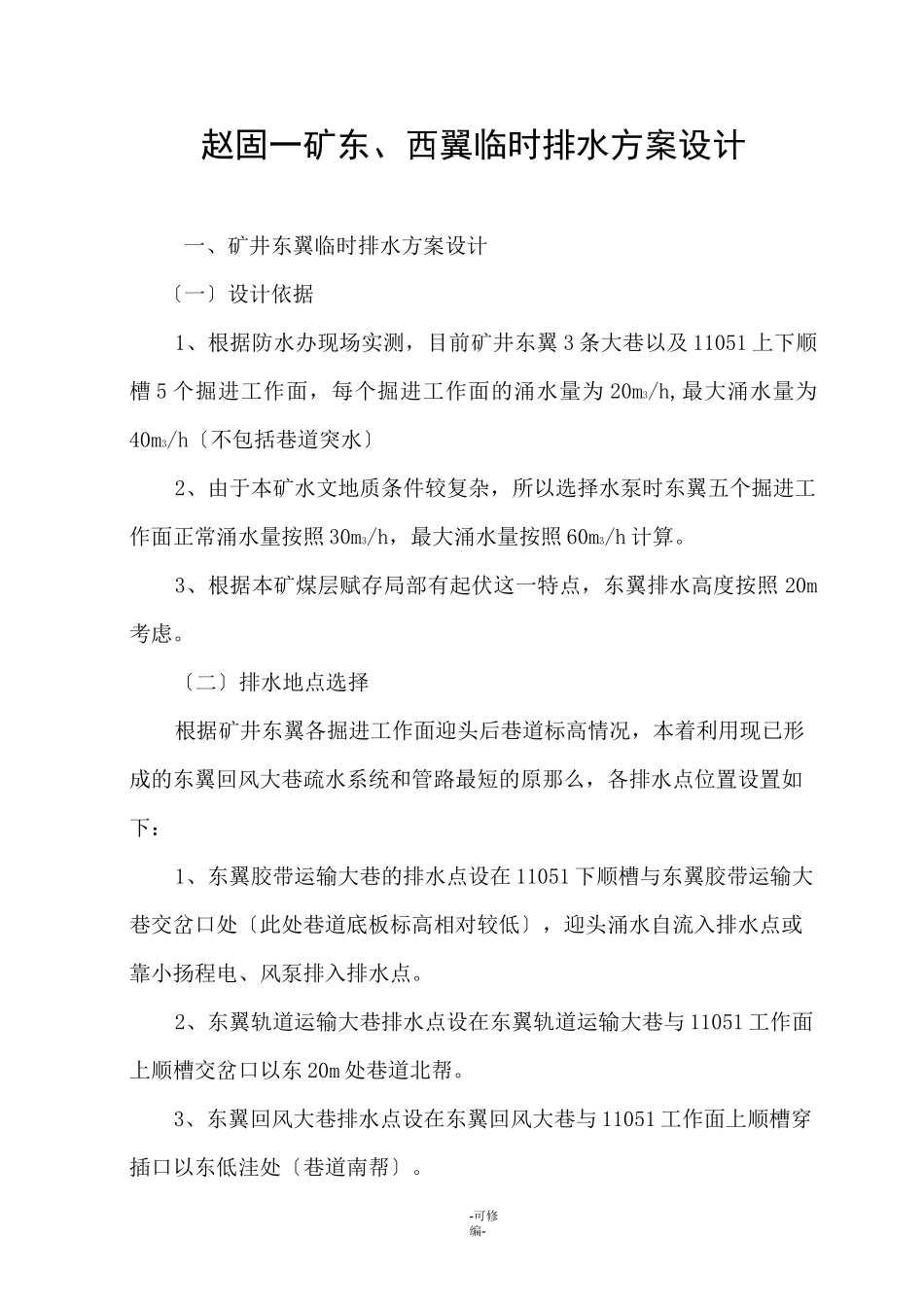

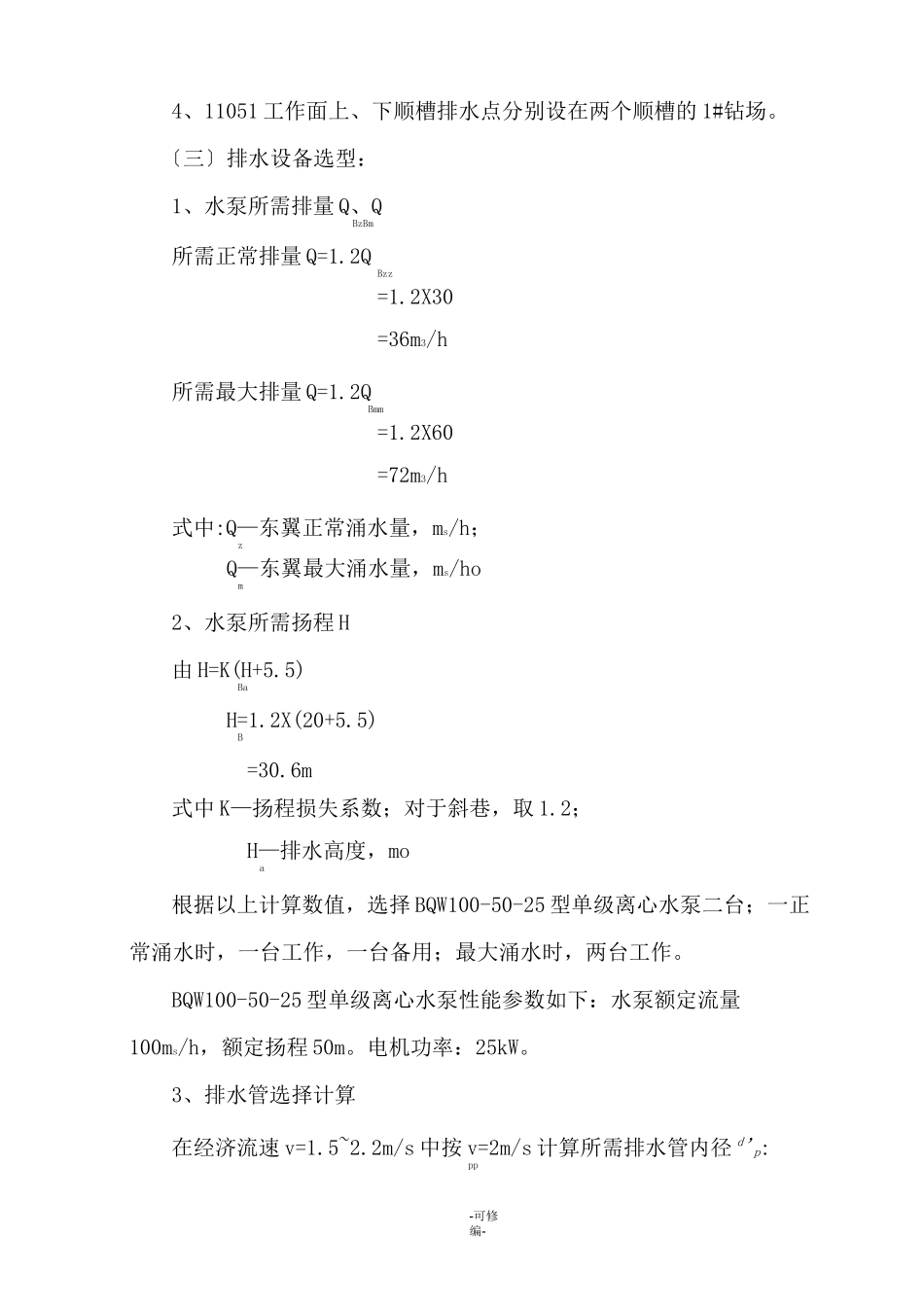

赵固一矿东、西翼临时排水方案设计100 九年二月十二日-可修编-赵固一矿东、西翼临时排水方案设计一、矿井东翼临时排水方案设计〔一〕设计依据1、根据防水办现场实测，目前矿井东翼 3 条大巷以及 11051 上下顺槽 5 个掘进工作面，每个掘进工作面的涌水量为 20m3/h,最大涌水量为40m3/h〔不包括巷道突水〕2、由于本矿水文地质条件较复杂，所以选择水泵时东翼五个掘进工作面正常涌水量按照 30m3/h，最大涌水量按照 60m3/h 计算。3、根据本矿煤层赋存局部有起伏这一特点，东翼排水高度按照 20m考虑。〔二〕排水地点选择根据矿井东翼各掘进工作面迎头后巷道标高情况，本着利用现已形成的东翼回风大巷疏水系统和管路最短的原那么，各排水点位置设置如下：1、东翼胶带运输大巷的排水点设在 11051 下顺槽与东翼胶带运输大巷交岔口处〔此处巷道底板标高相对较低〕，迎头涌水自流入排水点或靠小扬程电、风泵排入排水点。2、东翼轨道运输大巷排水点设在东翼轨道运输大巷与 11051 工作面上顺槽交岔口以东 20m 处巷道北帮。3、东翼回风大巷排水点设在东翼回风大巷与 11051 工作面上顺槽穿插口以东低洼处〔巷道南帮〕。-可修编-4、11051 工作面上、下顺槽排水点分别设在两个顺槽的 1#钻场。〔三〕排水设备选型：1、水泵所需排量 Q、QBzBm所需正常排量 Q=1.2QBzz=1.2X30=36m3/h所需最大排量 Q=1.2QBmm=1.2X60=72m3/h式中:Q—东翼正常涌水量，ms/h；zQ—东翼最大涌水量，ms/hom2、水泵所需扬程 H由 H=K(H+5.5)BaH=1.2X(20+5.5)B=30.6m式中 K—扬程损失系数；对于斜巷，取 1.2；H—排水高度，moa根据以上计算数值，选择 BQW100-50-25 型单级离心水泵二台；一正常涌水时，一台工作，一台备用；最大涌水时，两台工作。BQW100-50-25 型单级离心水泵性能参数如下：水泵额定流量100ms/h，额定扬程 50m。电机功率：25kW。3、排水管选择计算在经济流速 v=1.5~2.2m/s 中按 v=2m/s 计算所需排水管内径 d'p:pp-可修编-:'~~4x100兀xlOOI4Qd'二匕 xlOOOp兀 x36OOxvp=133mm式中：Q—水泵额定流量，m3/h；ev 一经济流速，v=1.5~2.2m/s,—般 v=2m/s。ppp故可选择排水管为① 250X14.8mm 的聚乙烯管，铺设一趟，管路用法兰连接。4、计算管路实际所需扬程考虑底阀、逆止阀、弯管等管路附件，吸、排水管阻力导致的扬程损失 20m。那么管路实际所需扬程为H=H+H+H=20+5.5+201asaf=45.5m式中：H—排水高度，m；aH—吸水高度，m；sH—管路扬程总...
