楼梯滑动支座

楼梯滑动支座_第1页
1/9

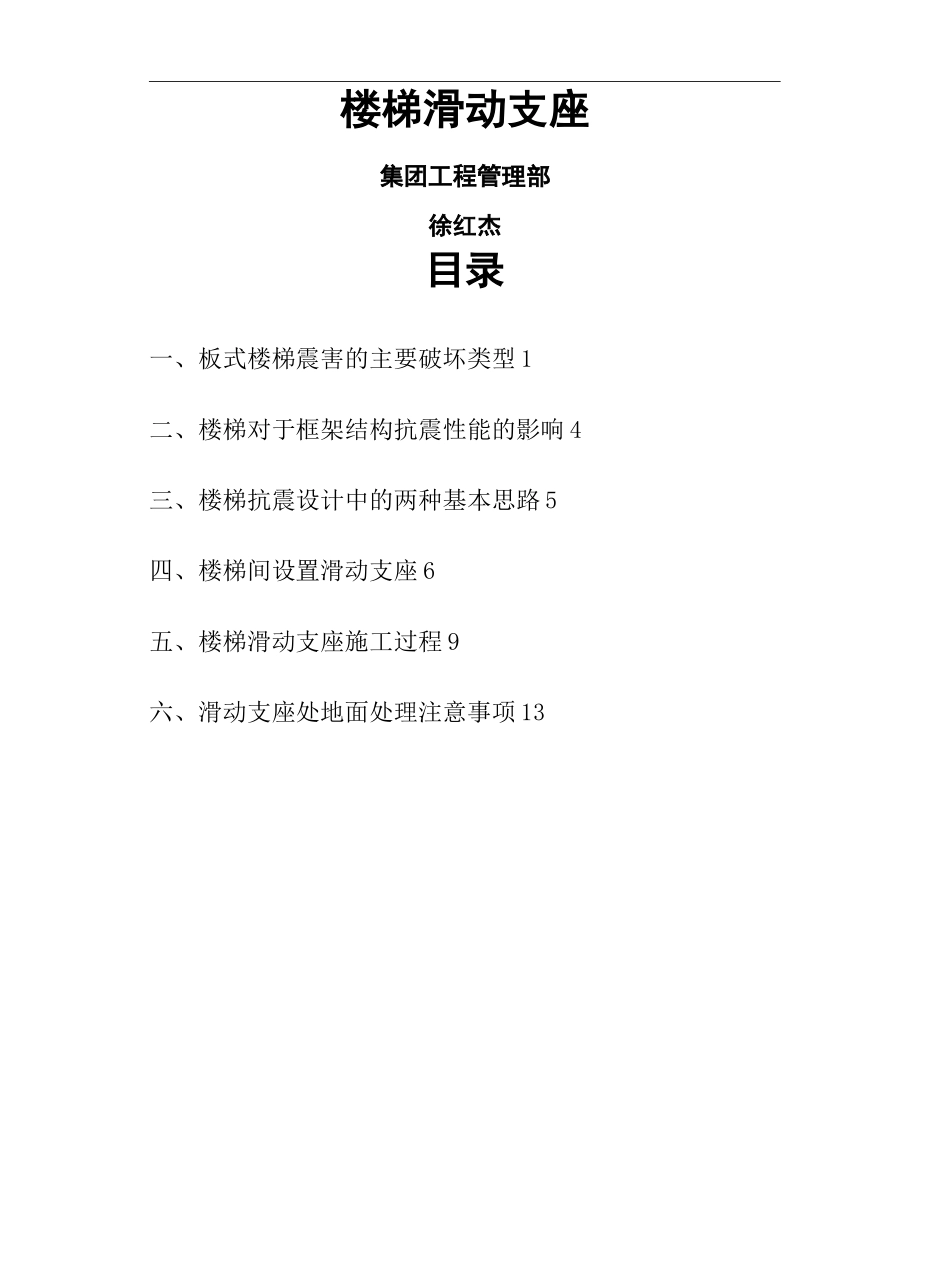

楼梯滑动支座_第2页
2/9

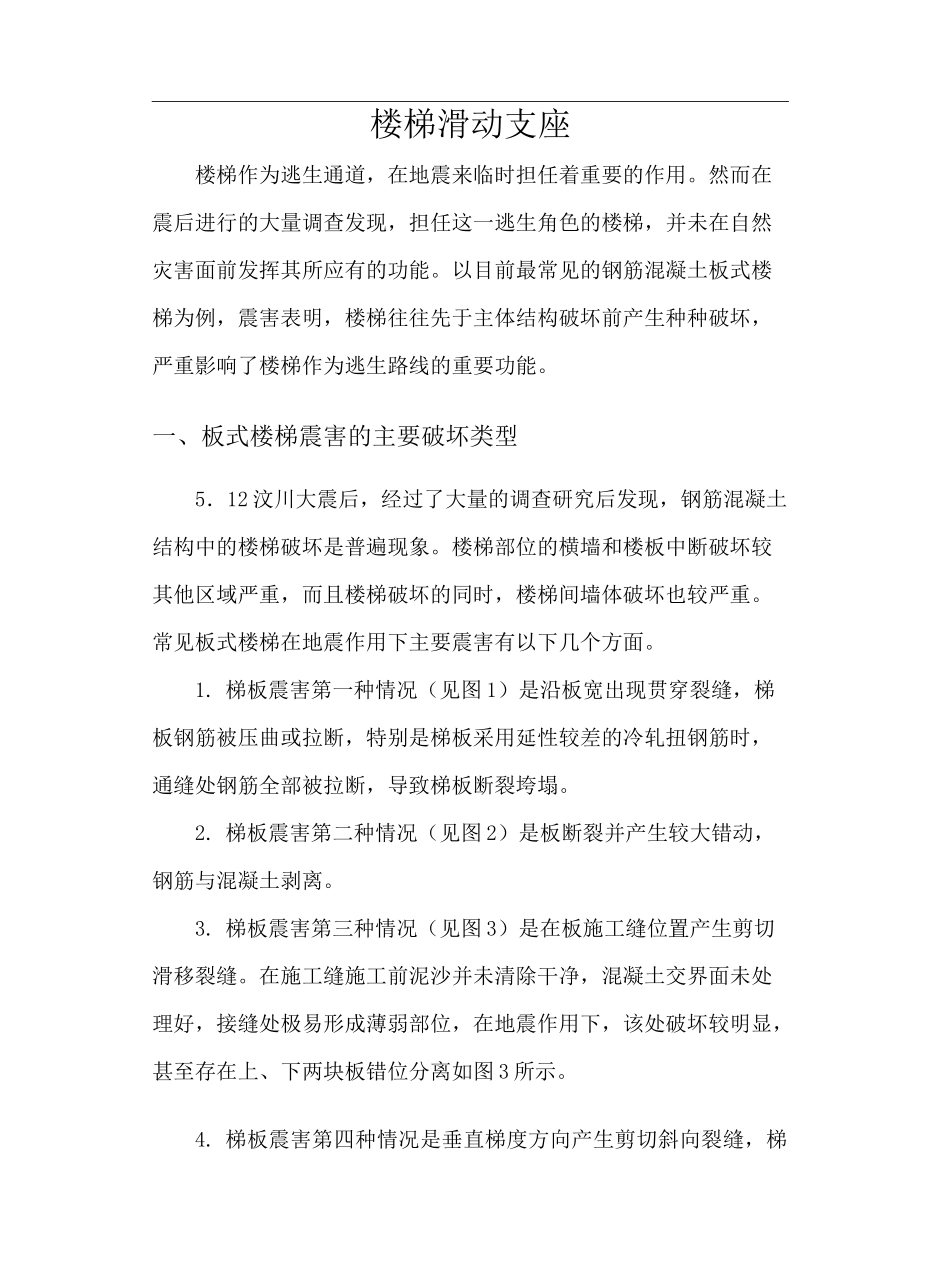

楼梯滑动支座_第3页
3/9
LGGROUPsystemofficeroom[LGA16H-LGYY-LGUA8Q8-LGA162]楼梯滑动支座集团工程管理部徐红杰目录一、板式楼梯震害的主要破坏类型 1二、楼梯对于框架结构抗震性能的影响 4三、楼梯抗震设计中的两种基本思路 5四、楼梯间设置滑动支座 6五、楼梯滑动支座施工过程 9六、滑动支座处地面处理注意事项 13楼梯滑动支座楼梯作为逃生通道,在地震来临时担任着重要的作用。然而在震后进行的大量调查发现,担任这一逃生角色的楼梯,并未在自然灾害面前发挥其所应有的功能。以目前最常见的钢筋混凝土板式楼梯为例,震害表明,楼梯往往先于主体结构破坏前产生种种破坏,严重影响了楼梯作为逃生路线的重要功能。一、板式楼梯震害的主要破坏类型5.12 汶川大震后,经过了大量的调查研究后发现,钢筋混凝土结构中的楼梯破坏是普遍现象。楼梯部位的横墙和楼板中断破坏较其他区域严重,而且楼梯破坏的同时,楼梯间墙体破坏也较严重。常见板式楼梯在地震作用下主要震害有以下几个方面。1. 梯板震害第一种情况(见图 1)是沿板宽出现贯穿裂缝,梯板钢筋被压曲或拉断,特别是梯板采用延性较差的冷轧扭钢筋时,通缝处钢筋全部被拉断,导致梯板断裂垮塌。2. 梯板震害第二种情况(见图 2)是板断裂并产生较大错动,钢筋与混凝土剥离。3. 梯板震害第三种情况(见图 3)是在板施工缝位置产生剪切滑移裂缝。在施工缝施工前泥沙并未清除干净,混凝土交界面未处理好,接缝处极易形成薄弱部位,在地震作用下,该处破坏较明显,甚至存在上、下两块板错位分离如图 3 所示。4. 梯板震害第四种情况是垂直梯度方向产生剪切斜向裂缝,梯板也具有在垂直梯度方向的类似剪力墙的抗侧力作用。这种震害为顺梯段方向的破坏,在该方向梯板受力类似斜撑,地震时受到反复的拉、压作用。图 4 楼梯平台梁破坏5. 平台板震害:第一种情况是上下梯板相交处的平台板剪切裂缝.由平台粱剪切破坏裂缝进—步发展而成;平台板第二种震害情况是沿梯粱边缘产生的平台板受拉裂缝;平台板第三种震害情况是悬挑板式平台板产生类似少筋粱的板平面内受弯破坏,裂缝由内向外逐渐开展并贯通悬挑板。图 5 平台板破坏二、楼梯对于框架结构抗震性能的影响在重点关注的框架结构系统中,即使对于两跑楼梯这种传统上认为对于主体结构影响不大的楼梯体系。它对于框架结构的抗震性能也有不可忽略的影响。福建建筑设计研究院主任通过建模分析指出楼梯的存在显着增大了结构局部的抗侧刚度减小了结构的自振周期...
